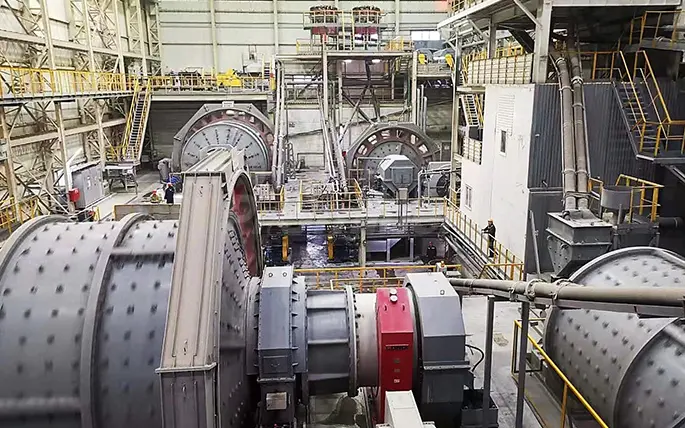

Lún con lăn máy nghiền quặng sắt là hiện tượng tâm quay hoặc bán kính làm việc của con lăn giảm so với thiết kế, làm thay đổi vùng tiếp xúc chịu tải. Nguyên nhân không chỉ đến từ mòn bề mặt mà còn có thể xuất phát từ biến dạng kết cấu, phân bố tải bất thường hoặc hư hỏng vòng bi. Nếu chỉ hàn đắp, tiện hoặc mài lại bề mặt mà không xác định nguyên nhân gốc, hiện tượng lún thường tái diễn và có thể dẫn đến hỏng vòng bi, nứt trục hoặc dừng máy ngoài kế hoạch.
| Dấu hiệu quan sát | Cách nhận biết | Rủi ro nếu chỉ sửa bề mặt |
|---|---|---|
| Đường kính giảm đồng đều | Bề mặt bóng mòn, vòng bi nhiệt độ và rung động bình thường | Mòn lặp lại nếu bụi mài mòn và bôi trơn không được xử lý |
| Độ đảo hướng kính, ôvan hóa | Có điểm thấp cục bộ, nứt mối hàn, cong trục | Nứt gãy kết cấu, dừng máy đột xuất |
| Mòn lệch một phía | Vệt tiếp xúc không đều, tải tập trung | Vùng sửa chữa tiếp tục mòn nhanh |
| Vết phẳng cục bộ, nhiệt cao | Nhiệt độ tăng, rung động, tiếng ồn bất thường | Bó cứng vòng bi, trượt con lăn, hỏng băng tải |
Giới hạn vận hành: Kết luận nguyên nhân chỉ từ hình dạng bề mặt thường sai lệch. Cần kết hợp đo đường kính, độ đảo, nhiệt độ vòng bi, rung động và lịch sử tải trước khi quyết định sửa chữa.
Key Takeaway: Đừng xem mọi trường hợp lún con lăn máy nghiền quặng sắt là bài toán mòn bề mặt. Quyết định sửa chữa chỉ nên thực hiện sau khi xác định rõ nguyên nhân thuộc nhóm mòn, kết cấu, tải trọng hay vòng bi; nếu không, chi phí bảo trì vòng đời sẽ tăng và nguy cơ dừng máy tiếp tục tồn tại.
Lún con lăn máy nghiền quặng sắt thường bắt nguồn từ 7 nhóm nguyên nhân: tải lệch, mài mòn bề mặt, lệch tâm, hỏng vòng bi, bôi trơn kém, biến dạng gối đỡ và tổ hợp nhiều lỗi đồng thời. Trong thực tế vận hành, các dấu hiệu như mòn một phía, rung, nhiệt tăng, tiếng ồn bất thường hoặc hư hỏng lặp lại tại cùng một vị trí thường là chỉ báo trực tiếp để truy vết nguyên nhân gốc.
Key Takeaway: Mòn lệch một phía thường liên quan đến tải lệch hoặc lệch tâm; nhiệt kết hợp rung thường liên quan đến vòng bi; hư hỏng lặp lại cùng vị trí thường liên quan đến biến dạng housing. Ưu tiên xác định đúng nguyên nhân gốc trước khi thay con lăn hoặc vòng bi để tránh tái diễn sự cố.

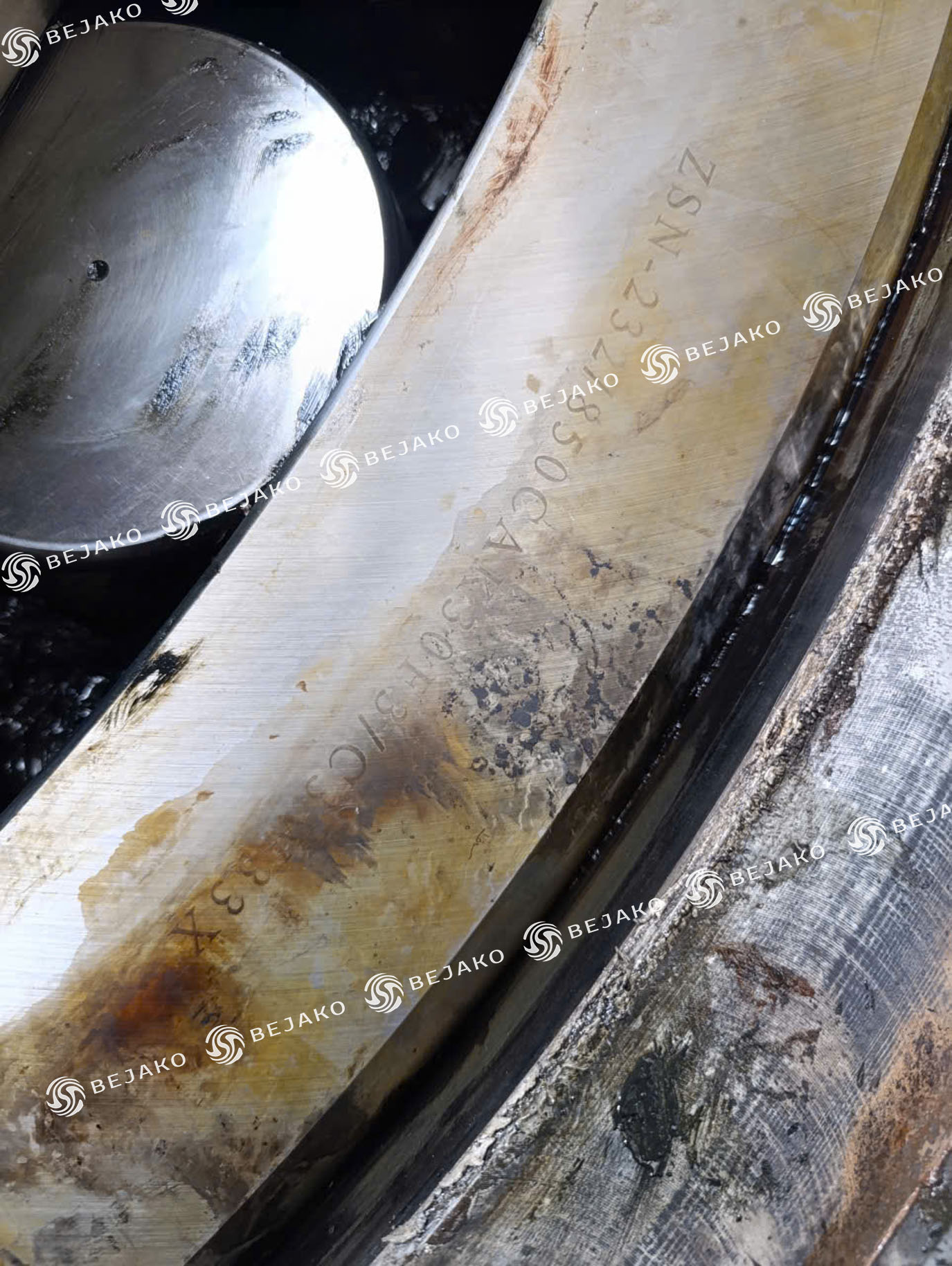

Lún con lăn máy nghiền quặng sắt có khả năng liên quan đến vòng bi tải nặng xuống cấp khi xuất hiện đồng thời 3 tín hiệu đo được: rung động tăng, nhiệt độ tăng và độ hở trong tăng.
Mẫu triệu chứng này có giá trị chẩn đoán cao hơn so với việc chỉ quan sát độ lún đơn lẻ. Nếu dữ liệu giám sát tình trạng xác nhận các thay đổi này không đến từ biến động tải, sai lệch đồng tâm hoặc mài mòn bề mặt, nguyên nhân có xác suất cao nằm ở hư hỏng bên trong vòng bi. Hướng dẫn chẩn đoán vòng bi cũng xác định rung động bất thường, nhiệt độ tăng và độ êm vận hành suy giảm là các dấu hiệu hư hỏng điển hình.
| Tín hiệu quan sát | Xu hướng cần kiểm tra | Hàm ý chẩn đoán |
|---|---|---|
| Rung động | Cao hơn đường cơ sở hoặc tăng theo thời gian | Dấu hiệu khuyết tật hình học, bề mặt lăn, bôi trơn hoặc nhiễm bẩn |
| Nhiệt độ vận hành | Tăng liên tục trong cùng điều kiện tải | Ma sát nội bộ vòng bi tăng |
| Độ hở trong | Vượt giá trị vận hành bình thường | Mòn bên trong vòng bi tiến triển |
| Dữ liệu tải | Không có thay đổi đáng kể | Loại trừ nguyên nhân do tải |
| Dữ liệu căn chỉnh | Không xuất hiện đặc trưng lệch tâm | Loại trừ nguyên nhân do alignment |
| Bề mặt con lăn | Không có dấu hiệu mòn cục bộ chi phối | Loại trừ nguyên nhân do mài mòn bề mặt |
Giới hạn chẩn đoán: Không kết luận vòng bi hỏng chỉ dựa trên hiện tượng lún. Cần đối chiếu dữ liệu rung động, nhiệt độ và độ hở trong. Nếu thiếu dữ liệu giám sát tình trạng, nguy cơ nhầm lẫn với sai lệch căn chỉnh hoặc mài mòn bề mặt vẫn tồn tại.
Key Takeaway: Bộ ba tín hiệu rung động tăng + nhiệt độ tăng + độ hở tăng là chỉ dấu định lượng mạnh nhất cho thấy hiện tượng lún con lăn liên quan đến suy giảm vòng bi tải nặng. Bước tiếp theo là thực hiện phân tích rung động và đo độ hở để xác nhận trước khi thay thế cụm vòng bi.
Khi xuất hiện hiện tượng lún con lăn máy nghiền quặng sắt, cần kiểm tra 5 vị trí liên quan trực tiếp đến khả năng định vị, truyền tải tải trọng và giữ chặt vòng bi trước khi tháo cụm con lăn. Trọng tâm không nằm ở việc tháo vòng bi ngay mà ở việc xác định các dấu hiệu lỏng, sai vị trí lắp hoặc mài mòn tại các bề mặt tiếp giáp. Đây thường là nơi xuất hiện dấu vết hư hỏng sớm nhất và giúp xác định đúng nguyên nhân gốc.
Giới hạn kiểm tra: Các vị trí trên giúp phát hiện nguyên nhân từ bên ngoài cụm vòng bi. Nếu không xuất hiện dấu hiệu bất thường nhưng hiện tượng lún vẫn tiếp diễn, cần tháo cụm con lăn để đánh giá bề mặt lăn, đường lăn và khe hở làm việc bên trong vòng bi.
Key Takeaway: Trong xử lý lún con lăn máy nghiền quặng sắt, dấu hiệu nguyên nhân thường xuất hiện trước tại cổ trục, vòng chặn, phớt và nắp chặn hơn là bên trong vòng bi. Hoàn thành kiểm tra 5 vị trí này trước khi tháo rã sẽ giảm nguy cơ bỏ sót nguồn gốc hư hỏng thực tế.
ZWZ phù hợp cho các trường hợp xử lý lún con lăn máy nghiền quặng sắt khi mục tiêu là cân bằng 4 yếu tố: khả năng chịu tải, khả năng thay thế tương đương, tính sẵn hàng và chi phí thay thế. Danh mục ZWZ bao phủ hơn 20.000 quy cách thuộc 10 nhóm vòng bi và một số nguồn ngành truyền động ghi nhận năng lực tới 1 triệu vòng bi hộp số/tháng, giúp rút ngắn thời gian chờ vật tư khi thiết bị dừng đột xuất. ZWZ cũng áp dụng tiêu chuẩn kích thước phổ biến, hỗ trợ đối chiếu với nhiều mã SKF, FAG và NSK tương đương.
| Tiêu chí quyết định | ZWZ | Ý nghĩa với máy nghiền quặng sắt |
|---|---|---|
| Chịu tải hướng kính, tải va đập | Phù hợp với dòng spherical roller, taper roller | Hỗ trợ vị trí con lăn chịu tải nặng |
| Thay thế tương đương OEM | Có tiêu chuẩn kích thước và khả năng cross-reference | Giảm thời gian thiết kế lại cụm ổ |
| Sẵn hàng | >20.000 quy cách, 10 nhóm sản phẩm | Giảm rủi ro dừng máy do thiếu vật tư |
| Tối ưu chi phí | Hưởng lợi từ mua hàng tập trung và vận hành tinh gọn | Giảm tổng chi phí thay thế |
| Ứng dụng phù hợp | Xi măng, khai khoáng, hộp số, truyền động | Tương đồng môi trường làm việc máy nghiền |
Giới hạn cần xác minh trước khi thay thế
| Điều kiện | Khuyến nghị |
|---|---|
| Yêu cầu độ chính xác cao | So sánh thêm SKF, FAG, NSK, NTN |
| Ổ bi chịu preload hoặc rung động đặc biệt | Kiểm tra tải, khe hở, lồng bi và tuổi thọ thiết kế |
| Vị trí không chấp nhận sai hỏng | Đối chiếu đầy đủ model gốc, tải trọng và điều kiện vận hành |
| Không xác minh được tương thích hình học | Không thay thế chỉ dựa trên thương hiệu |
Key Takeaway: Với bài toán lún con lăn máy nghiền quặng sắt, ZWZ là lựa chọn thay thế hiệu quả khi ưu tiên tải nặng, khả năng thay thế tương đương và thời gian cung ứng. Quyết định cuối cùng phải dựa trên model, tải trọng, khe hở làm việc, tốc độ và nhiệt độ vận hành thay vì tên thương hiệu.
| Mã Vòng Bi ZWZ (Đại Lý Ủy Quyền Bejako) | Bảng Tra Mã Vòng Bi SKF Tương Đương ZWZ | Bảng Tra Mã Vòng Bi NSK Tương Đương ZWZ | Vị Trí Ứng Dụng Trong Máy Nghiền |
|---|---|---|---|
| ZWZ 23120CA/W33 | SKF 23120 CA/W33 | NSK 23120CAME4C3 | Bạc đạn ZWZ máy nghiền kẹp hàm đá |
| ZWZ 23122CA/W33 | SKF 23122 CA/W33 | NSK 23122CAME4C3 | Vòng bi máy nghiền đồng ZWZ |
| ZWZ 23124CA/W33 | SKF 23124 CA/W33 | NSK 23124CAME4C3 | Bảng tra mã vòng bi SKF sang ZWZ mỏ đá |
| ZWZ 23126CA/W33 | SKF 23126 CA/W33 | NSK 23126CAME4C3 | Bảng tra mã vòng bi tuyển đồng SKF sang ZWZ |
| ZWZ 23128CA/W33 | SKF 23128 CA/W33 | NSK 23128CAME4C3 | Vòng bi máy nghiền côn mỏ đá hãng ZWZ |
| ZWZ 23130CA/W33 | SKF 23130 CA/W33 | NSK 23130CAME4C3 | Mã vòng bi tương đương SKF 22222 mỏ nhôm |
| ZWZ 23132CA/W33 | SKF 23132 CA/W33 | NSK 23132CAME4C3 | Vòng bi tang trống ZWZ máy nghiền phản kích |
| ZWZ 23134CA/W33 | SKF 23134 CA/W33 | NSK 23134CAME4C3 | Bạc đạn ZWZ máy nghiền bùn quặng nhôm |
| ZWZ 23136CA/W33 | SKF 23136 CA/W33 | NSK 23136CAME4C3 | Vòng bi nhà máy Alumina Tân Rai Nhân Cơ |
| ZWZ 23138CA/W33 | SKF 23138 CA/W33 | NSK 23138CAME4C3 | Vòng bi máy nghiền bauxite ZWZ |
| ZWZ 23140CA/W33 | SKF 23140 CA/W33 | NSK 23140CAME4C3 | Quy đổi mã bạc đạn NSK sang ZWZ mỏ cát |
| ZWZ 23144CA/W33 | SKF 23144 CA/W33 | NSK 23144CAME4C3 | Tồn kho vòng bi ZWZ cho mỏ vàng chì kẽm |
| ZWZ 23148CA/W33 | SKF 23148 CA/W33 | NSK 23148CAME4C3 | Vòng bi ZWZ chịu va đập hàm nghiền đá |
| ZWZ 23152CA/W33 | SKF 23152 CA/W33 | NSK 23152CAME4C3 | Vòng bi ZWZ cổ trục máy nghiền bi |
| ZWZ 23156CA/W33 | SKF 23156 CA/W33 | NSK 23156CAME4C3 | Báo giá vòng bi ZWZ cho dây chuyền nghiền cát |
| ZWZ 23160CA/W33 | SKF 23160 CA/W33 | NSK 23160CAME4C3 | Bạc đạn cà na lỗ thẳng ZWZ mỏ vàng |
| ZWZ 23164CA/W33 | SKF 23164 CA/W33 | NSK 23164CAME4C3 | Đại lý Bejako cấp vòng bi mỏ đá dân dụng |
| ZWZ 23216CA/W33 | SKF 23216 CA/W33 | NSK 23216CAME4C3 | Quy đổi mã bạc đạn NSK sang ZWZ mỏ vàng |
| ZWZ 23218CA/W33 | SKF 23218 CA/W33 | NSK 23218CAME4C3 | Vòng bi ZWZ trục đứng máy làm cát VSI |
| ZWZ 23220CA/W33 | SKF 23220 CA/W33 | NSK 23220CAME4C3 | Vòng bi gối đỡ lớn máy tuyển nổi chì kẽm |
Để xử lý lún con lăn máy nghiền quặng sắt với nguy cơ tái diễn thấp nhất, cần thực hiện theo chuỗi: kiểm tra bề mặt lắp đặt → xác minh vòng bi ZWZ và dung sai lắp ghép → kiểm chứng tải trọng, preload và mô-men siết → chạy rà từ không tải đến tải định mức. Trình tự này giúp loại bỏ các nguyên nhân phổ biến như bệ đỡ không đồng phẳng, lắp ghép sai dung sai, preload quá mức hoặc phân bố tải không đều.
Key Takeaway: Với sự cố lún con lăn máy nghiền quặng sắt, không nên thay vòng bi ngay khi chưa kiểm tra bệ đỡ và điều kiện lắp ghép. Quy tắc ngắn gọn nhất là: kiểm tra bệ đỡ → xác minh lắp ghép → chứng minh đường truyền tải → chạy rà có kiểm soát.
Khi xử lý tình trạng lún con lăn máy nghiền quặng sắt, lỗi phổ biến nhất là thay vòng bi nhưng không kiểm tra nguyên nhân gốc. Báo cáo hư hỏng hiện trường cho thấy các trường hợp vòng bi mới vẫn rung, nóng hoặc tiếp tục lún thường liên quan đến 4 nhóm lỗi: sai khe hở trong, sai độ lắp ghép, lệch tâm/soft foot và bôi trơn không đúng. Hướng dẫn phân tích hư hỏng của SKF cũng liên hệ hiện tượng preload với việc chọn sai khe hở vòng bi thay thế.
| Lỗi cần tránh | Dấu hiệu hư hỏng thường gặp | Triệu chứng sau thay thế |
|---|---|---|
| Chọn sai khe hở hoặc sai quy cách vòng bi | Preload, cháy bề mặt lăn, hư rãnh lăn | Nóng bất thường, quay nặng, phát tiếng ồn sớm |
| Để khe hở quá lớn | Mất ổn định màng bôi trơn, trượt bề mặt | Rung động, cảm giác lún hoặc rơ |
| Bỏ qua kiểm tra đồng tâm và soft foot | Mòn lệch một phía, hỏng lặp lại | Nhiệt độ tăng, rung lặp lại |
| Bôi trơn sai loại hoặc sai lượng | Mỡ đổi màu, rò rỉ, sinh nhiệt | Vòng bi nóng, tiếng ồn tăng |
| Ép lắp sai phương pháp hoặc nhiễm bẩn khi lắp | Rỗ bề mặt lăn, mài mòn sớm | Rung tiếp tục dù đã thay mới |
| Tải nặng ngay sau lắp đặt | Hư hỏng bề mặt giai đoạn đầu | Vòng bi không ổn định vận hành |
Checklist ưu tiên trước khi kết luận lỗi do vòng bi:
Key Takeaway: Nếu cùng một cụm con lăn hỏng lặp lại sau khi thay vòng bi, nguyên nhân thường nằm ở quy trình lắp đặt, căn chỉnh hoặc bôi trơn chứ không phải thương hiệu vòng bi. Đừng thay vòng bi lần thứ hai trước khi hoàn tất kiểm tra 5 hạng mục trên.
Đối với trường hợp lún con lăn máy nghiền quặng sắt, quyết định không nên dựa vào một ngưỡng đơn lẻ mà dựa trên 3 biến: xu hướng rung động, mức độ hư hỏng và mức độ quan trọng của thiết bị. Theo thực hành giám sát rung động, biên độ rung tăng khoảng 2 lần so với nền bình thường là tín hiệu cần hành động; tăng khoảng 3 lần là tín hiệu đưa thiết bị ra khỏi vận hành để can thiệp bảo trì.
| Phân loại | Điều kiện điển hình | Hành động |
|---|---|---|
| Monitor | Rung tăng nhẹ so với baseline, nhiệt độ ổn định, khe hở còn trong giới hạn | Tiếp tục theo dõi xu hướng |
| Stock for Shutdown | Cảnh báo lặp lại, nhiệt độ hoặc khe hở tăng dần, chưa tới mức trip | Dự phòng vòng bi ZWZ chuẩn gốc cho kỳ dừng kế hoạch |
| Schedule for Replacement | Xu hướng suy giảm liên tục, lịch sử cho thấy lỗi tái diễn, nguy cơ dừng máy cưỡng bức cao | Lập lịch thay vòng bi ở shutdown gần nhất |
| Stop Immediately | Rung đạt mức trip, nhiệt độ hoặc khe hở bất thường, dấu hiệu hỏng tiến triển nhanh | Dừng máy kiểm tra ngay |
Ngưỡng tham khảo: 6,3 mm/s là mức cảnh báo cần kiểm tra; 8,9 mm/s yêu cầu kiểm tra bắt buộc và có thể phải dừng máy; 11,4 mm/s là mức không chấp nhận được và phải shutdown.
Giới hạn vận hành: Không áp dụng cứng các giá trị trên cho mọi máy nghiền. Lịch sử vận hành, tải thực tế, kiểu lắp đặt và các lần hỏng trước đó phải được xem xét đồng thời. Với thiết bị trọng yếu, ngưỡng can thiệp nên được đặt bảo thủ hơn để tránh dừng sản xuất ngoài kế hoạch.
Key Takeaway: Đừng chờ đến khi rung động vượt ngưỡng trip mới chuẩn bị vật tư. Khi xu hướng suy giảm đã rõ ràng và nguy cơ dừng máy cưỡng bức tăng lên, hãy dự phòng vòng bi cho shutdown kế hoạch để tránh tổn thất sản lượng lớn hơn chi phí tồn kho.
Khi con lăn máy nghiền quặng sắt đã xuất hiện dấu hiệu lún, điều quan trọng không phải là thay thế gấp bằng bất kỳ vòng bi nào có sẵn, mà là xác định đúng mức độ hư hỏng và chọn giải pháp đủ độ tin cậy cho môi trường tải nặng. Với vòng bi ZWZ chuẩn gốc dành cho công nghiệp nặng, doanh nghiệp có thêm lựa chọn cân bằng giữa độ bền, thời gian giao hàng và chi phí đầu tư. Nếu cần đánh giá tình trạng vòng bi hoặc tìm phương án thay thế phù hợp cho máy nghiền quặng sắt, hãy liên hệ Bejako, đại lý ủy quyền vòng bi công nghiệp nặng ZWZ số 1 Trung Quốc, tại https://bejako.vn/ để được hỗ trợ kỹ thuật và cung ứng nhanh.
