Vòng bi cầu rãnh sâu là loại vòng bi chịu tải hướng kính là chủ yếu, có cấu tạo đơn giản, tốc độ quay cao và ma sát thấp, phù hợp cho nhiều ứng dụng công nghiệp khác nhau.
Cấu trúc đặc trưng gồm rãnh lăn sâu, góc tiếp xúc danh nghĩa 0°, cho phép chịu thêm tải dọc trục hai chiều trong giới hạn nhất định. Nhờ tiếp điểm điểm (point contact) giữa bi và rãnh, loại vòng bi này có hệ số ma sát rất thấp, ít sinh nhiệt và có thể hoạt động ở tốc độ rất cao. Đặc biệt, vòng bi cầu rãnh sâu loại “Generation C” còn được tối ưu hóa tiếng ồn và mô-men xoắn cho động cơ điện.
Điểm nổi bật là sự đa năng: cấu trúc không tách rời, lắp đặt dễ, vừa chịu tải hướng kính vừa chịu tải dọc trục mức trung bình. Khi cần chịu tải dọc trục cao hơn, có thể chọn phiên bản với độ hở bên trong lớn (như C3, C4).
Tất cả đều tuân thủ các tiêu chuẩn công nghiệp quốc tế như ISO 15 (kích thước), ISO 492 (độ chính xác), ISO 5753-1 (độ hở), ISO 281 (tuổi thọ), và ISO 464 (rãnh chặn vòng snap ring).
Nếu bạn đang tìm loại vòng bi bền, dễ thay thế, hoạt động ổn định và có sẵn mã thì vòng bi cầu rãnh sâu chính là lựa chọn tiêu chuẩn cho các ứng dụng quay tốc độ cao.

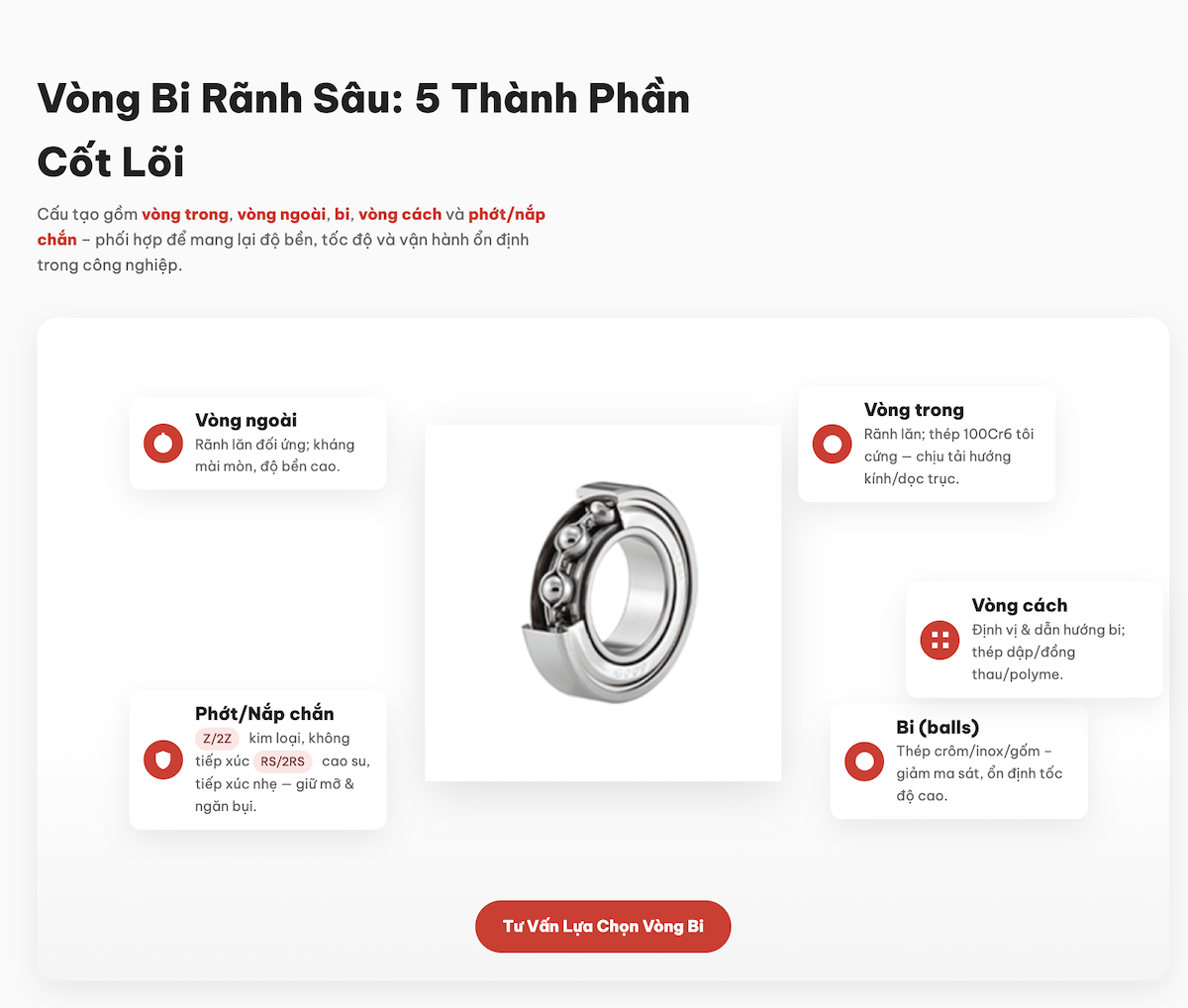

Vòng bi cầu rãnh sâu bao gồm 5 thành phần chính: vòng trong, vòng ngoài, bi, vòng cách (cage), và nắp chắn/ phớt (shields/seals) – mỗi bộ phận đóng vai trò riêng để đảm bảo độ bền, tốc độ cao và khả năng vận hành ổn định trong môi trường công nghiệp.
Kết hợp lại, từng chi tiết này đóng góp vào tuổi thọ cao, độ chính xác ổn định và khả năng vận hành ít bảo trì – yếu tố then chốt mà kỹ sư bảo trì và chủ nhà máy luôn ưu tiên khi chọn mua vòng bi.
Vòng bi cầu rãnh sâu hoạt động theo nguyên lý lăn, giúp giảm ma sát đáng kể so với trượt, từ đó tiết kiệm năng lượng và duy trì nhiệt độ vận hành thấp.
Lực ma sát sinh ra chủ yếu từ tiếp xúc lăn thay vì tiếp xúc trượt, nhờ đó mô-men ma sát nhỏ hơn nhiều so với ổ trượt thông thường. Điều này giúp truyền động hiệu quả hơn, hạn chế tổn thất nhiệt và giữ cho ổ đỡ vận hành mát mẻ trong điều kiện tải và tốc độ cao.
Cơ chế này giúp giảm tiêu hao năng lượng, bảo vệ dầu mỡ và kéo dài tuổi thọ ổ đỡ.
Nhờ giảm nhiệt độ, dầu mỡ không bị oxy hóa nhanh, màng bôi trơn bền hơn, ngăn ngừa hiện tượng hỏng sớm như rỗ mặt hoặc lỏng lẻo bên trong. Vòng bi cũng duy trì trạng thái cân bằng nhiệt – nơi lượng nhiệt sinh ra bằng lượng nhiệt tỏa đi qua trục, vỏ và dầu bôi trơn.
Trong môi trường công nghiệp, ưu điểm này giúp tối ưu hiệu suất và giảm chi phí bảo trì.
Vòng bi cầu rãnh sâu đặc biệt phù hợp với tải hướng tâm và tải dọc trục vừa phải, khi được bôi trơn đúng cách và có giải pháp tản nhiệt hợp lý (như bơm dầu tuần hoàn), có thể hoạt động bền bỉ trong thời gian dài mà không cần dừng máy.
TIP: Hãy chọn vòng bi có phớt chắn bụi và dầu, kèm theo tài liệu rõ ràng để đảm bảo chất lượng và tránh hàng giả.
Vòng bi cầu rãnh sâu gồm nhiều loại phân theo kích thước, kiểu làm kín và khả năng chịu tải, mỗi loại phù hợp với ứng dụng công nghiệp khác nhau.
Dòng 618/619 mỏng nhẹ, thích hợp cho thiết bị tốc độ cao và không gian hẹp; trong khi các dòng 60/62/63/64 có tiết diện lớn hơn, chịu tải động tốt hơn, dùng phổ biến cho động cơ, quạt và băng tải.
Khi cần tăng cứng vững và khả năng chịu tải trong không gian hẹp, vòng bi hai dãy 42/43 là lựa chọn thay thế đáng giá. Với tải hướng kính lớn, dòng có rãnh nạp bi như BL2/BL3 tăng khả năng chịu lực nhưng không phù hợp cho tải dọc trục.
Về kiểu làm kín, loại mở yêu cầu có phớt ngoài; 2Z/ZZ dùng tấm chắn thép cho môi trường sạch và tốc độ cao; 2RZ/BRS là phớt không tiếp xúc bằng cao su giúp chống bụi tốt hơn; 2RS/2HRS/2ELS có môi tiếp xúc, giữ mỡ và chống bụi hiệu quả, lý tưởng cho ngành xi măng và thép. Các loại vòng bi được bôi trơn sẵn hai phía thường không cần bảo trì nếu hoạt động trong điều kiện bình thường.
Trong thực tế, ngành xi măng ưa dùng vòng bi kín C3 cho quạt, động cơ nhờ khả năng chống bụi và kéo dài chu kỳ tra mỡ. Ngành thép chọn dòng 62/63 có phớt phù hợp và khe hở nhiệt lớn để chịu tải nặng, bụi và nhiệt biến động. Điện gió yêu cầu vòng bi cầu có cách điện, mỡ đặc biệt và thiết kế chịu dòng rò điện, tốc độ biến thiên.
Chọn đúng vòng bi không chỉ kéo dài tuổi thọ máy mà còn tránh gián đoạn sản xuất và rủi ro hợp đồng. Bạn đã kiểm tra điều kiện tải, môi trường và kiểu lắp đặt chưa?
Để chọn vòng bi cầu rãnh sâu đúng chuẩn kỹ thuật, bạn cần căn cứ vào tải trọng, tốc độ, độ hở trong, dung sai, kiểu lắp, môi trường vận hành và tài liệu chính hãng như catalog ZWZ.
Hãy bắt đầu từ hồ sơ vận hành thực tế: xác định rõ tải trọng hướng kính – dọc trục, tốc độ quay, nhiệt độ, và tuổi thọ kỳ vọng. Sau đó, chọn cấu hình vòng bi phù hợp (một dãy hay hai dãy, có nắp chắn hay không) theo không gian và khả năng chịu tải của máy.
Tiếp theo, xác định kiểu lắp và cấp độ hở trong (CN, C3, C4…) dựa vào kiểu lắp trục/vỏ và nhiệt độ làm việc – ZWZ cung cấp bảng tra giúp tránh hiện tượng bó kẹt hoặc mòn lệch. Ngoài ra, cần xác minh giới hạn tốc độ và độ ồn theo biến thể kín (2RS) hay có nắp chắn (ZZ) để không vượt quá khả năng vận hành.
Cuối cùng, đối chiếu toàn bộ thông số kỹ thuật, ký hiệu hậu tố, mã vật liệu lồng và biến thể cấu hình với catalog chính hãng ZWZ để đảm bảo vòng bi phù hợp, dễ thay thế, tránh lỗi chọn sai và rủi ro mất bảo hành.
Để phân biệt vòng bi cầu rãnh sâu chính hãng và hàng giả, bạn cần đánh giá dựa trên bao bì, ký hiệu sản phẩm, chứng từ, giá bán và nguồn cung ứng.
1. Bao bì: Hàng thật sử dụng hộp carton chắc chắn, in sắc nét, logo chuẩn, màu đồng nhất. Nếu có lỗi chính tả, màu lệch hoặc mực nhòe, cần cảnh giác. Một số hãng còn tích hợp mã QR/DMC hoặc tem 3D; nếu thiếu, bị cào xước hoặc quét mã không xác thực, có thể là hàng giả.
2. Dấu hiệu trên vòng bi: Hàng chính hãng có khắc laser rõ ràng, đúng font, phần bề mặt mịn, không ba via. Hàng nhái thường in mờ, font lộn xộn, lớp hoàn thiện kém, cấu tạo bất thường.
3. Chứng từ: Kiểm tra mã sản phẩm, số lô và nguồn gốc có khớp giữa hộp và vòng bi. Đối chiếu với app xác thực của hãng hoặc WBA – mã không xác định hoặc bị quét quá nhiều lần là dấu hiệu rủi ro.
4. Giá cả: Hàng giả có thể không quá rẻ để đánh lừa người mua. So sánh với giá đại lý ủy quyền để phát hiện chênh lệch bất thường hoặc combo “giá tốt” không rõ nguồn.
5. Đại lý chính hãng: Luôn chọn nhà phân phối được công nhận để được bảo hành, hỗ trợ kỹ thuật và đổi trả chính thức. Với các thương hiệu phổ biến như ZWZ, cần xác minh kênh mua có thuộc hệ thống phân phối chính thức hay không.
Lời khuyên: Lưu lại hóa đơn, bao bì, và chỉ mua từ đại lý ủy quyền – đây là cách chắc chắn nhất để bảo vệ thiết bị và uy tín công việc của bạn.
