Khe hở vòng bi là khoảng cách giữa hai vòng của vòng bi khi chưa lắp đặt, và nó quyết định trực tiếp đến độ chính xác, độ bền và hiệu suất hoạt động của thiết bị.
Theo tiêu chuẩn ISO 5753-1, khe hở này được chia thành hai loại chính: khe hở hướng kính (radial) – ảnh hưởng đến độ quay mượt và ma sát, và khe hở hướng trục (axial) – ảnh hưởng đến khả năng chịu tải và độ chính xác khi vận hành.
Khi vòng bi được lắp đặt, khe hở ban đầu sẽ giảm đi do nhiệt độ và độ siết lắp, dẫn đến khe hở vận hành thực tế – yếu tố quyết định hiệu suất máy móc.
Nếu khe hở quá lớn, vòng bi sẽ bị rung, ồn và nhanh mòn. Nếu quá nhỏ, ma sát tăng cao gây nóng, giảm tuổi thọ hoặc hỏng hóc. Chọn đúng khe hở là yếu tố sống còn để tối ưu tải trọng, giảm hao mòn và tránh ngừng máy.

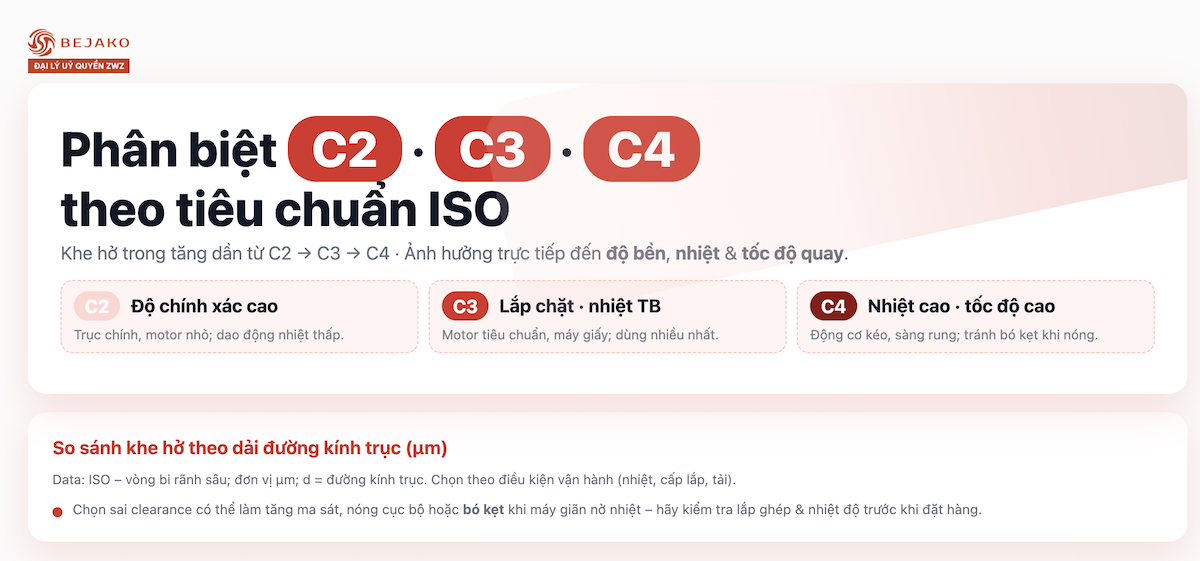

Vòng bi C2, C3 và C4 khác nhau ở mức độ khe hở bên trong, ảnh hưởng trực tiếp đến độ bền, khả năng chịu nhiệt và tốc độ quay của máy móc. Dưới đây là bảng so sánh chuẩn ISO dành cho vòng bi rãnh sâu (deep groove ball bearings), dựa trên đường kính trong:
So sánh khe hở vòng bi theo đường kính trục (ISO)
| Đường kính trục (d) | C2 (µm) | C3 (µm) | C4 (µm) |
|---|---|---|---|
| >10mm – 18mm | 0–9 | 11–25 | 18–33 |
| >18mm – 24mm | 0–10 | 13–28 | 20–36 |
| >24mm – 30mm | 1–11 | 13–28 | 23–41 |
| >30mm – 40mm | 1–11 | 15–33 | 28–46 |
| >40mm – 50mm | 1–11 | 18–36 | 30–51 |
| >50mm – 65mm | 1–15 | 23–43 | 38–61 |
| >65mm – 80mm | 1–15 | 25–51 | 46–71 |
| >80mm – 100mm | 1–18 | 30–58 | 53–84 |
Giải thích nhanh cho lựa chọn phù hợp:
Gợi ý chuyên sâu: Việc chọn sai mức khe hở có thể khiến vòng bi nhanh hỏng, tăng ma sát, thậm chí bó kẹt nếu không còn khe hở khi máy nóng lên. Luôn kiểm tra kỹ điều kiện vận hành trước khi đặt hàng.
Để chọn đúng khe hở vòng bi (C2, C3, C4) cho máy của bạn, bạn cần căn cứ vào ba yếu tố chính: nhiệt độ vận hành, tốc độ quay và tải trọng. Chọn sai có thể khiến ổ bị bó kẹt hoặc rung lắc, ảnh hưởng nghiêm trọng đến tuổi thọ và hiệu suất máy móc.
Nếu thiết bị hoạt động ở nhiệt độ cao, hãy ưu tiên khe hở C3 hoặc C4. C3 thường phù hợp với động cơ điện và máy vận hành liên tục, trong khi C4 được dùng cho môi trường khắc nghiệt như nhà máy cán nóng – nơi sinh nhiệt lớn. Chúng giúp bù đắp sự giãn nở nhiệt, tránh tạo tải trước gây hư hỏng ổ.
Ngược lại, khe hở C2 chỉ nên dùng trong môi trường nhiệt thấp hoặc yêu cầu độ chính xác cao, như trục chính máy CNC, nơi cần độ cứng vững và sai số nhỏ, miễn không có biến động nhiệt lớn. Không nên dùng C2 cho máy chạy nhanh hoặc tải nặng – nguy cơ bó kẹt cao.
Cuối cùng, đừng chọn chỉ dựa trên lý thuyết. Hãy tra cứu catalogue ZWZ hoặc tư vấn kỹ thuật từ nhà phân phối chính hãng như Bejako để xác định khe hở phù hợp với dòng vòng bi và ứng dụng cụ thể. Tài liệu chuẩn giúp bạn tính toán chính xác khe hở sau lắp đặt, đảm bảo máy vận hành bền bỉ và tránh rủi ro lỗi sớm do chọn sai khe hở.
Dấu hiệu máy đang dùng sai khe hở vòng bi thường thể hiện qua tiếng ồn bất thường, rung động mạnh và nhiệt độ tăng cao.
Nếu khe hở vòng bi không phù hợp, máy móc công nghiệp dễ gặp hỏng hóc sớm, kéo theo thiệt hại lớn do ngừng máy và chi phí sửa chữa. Nhận diện kịp thời những dấu hiệu này giúp đội bảo trì can thiệp sớm, tránh đổ vỡ dây chuyền sản xuất.
Ba dấu hiệu nổi bật cần chú ý:
Tiếng ồn bất thường: Tiếng lạch cạch, rít, nổ nhẹ… thường là cảnh báo đầu tiên cho thấy các chi tiết bên trong vòng bi đang vận hành sai cách.
Rung động mạnh: Xuất hiện khi khe hở quá lớn làm trục lắc lư hoặc quá nhỏ khiến vòng bi bị siết cứng. Đây là tín hiệu sớm hơn cả tiếng ồn hoặc nhiệt độ.
Nhiệt độ tăng cao: Có thể do khe hở quá nhỏ (gây ma sát lớn, cản trở bôi trơn) hoặc quá lớn (màng dầu không ổn định, sinh nhiệt).
Các dấu hiệu khác không nên bỏ qua:
Rò rỉ dầu mỡ hoặc mỡ bôi trơn đổi màu, có lẫn hạt kim loại nhỏ – báo hiệu mài mòn nghiêm trọng.
Hư hại có thể nhìn thấy như nứt, rỗ, bong tróc trên vòng bi hoặc con lăn.
Giải pháp:
Đội ngũ kỹ thuật nên sử dụng kết hợp các phương pháp kiểm tra như đo khe hở bằng đồng hồ so, plastigauge, hoặc thước lá; đồng thời triển khai bảo trì dự đoán qua cảm biến rung, đo nhiệt độ hồng ngoại và phân tích mẫu mỡ.
Phát hiện sớm – sửa đúng – ngừa gãy máy. Việc nhận biết sai lệch khe hở kịp thời chính là tuyến phòng thủ đầu tiên chống lại rủi ro dừng máy tốn kém.

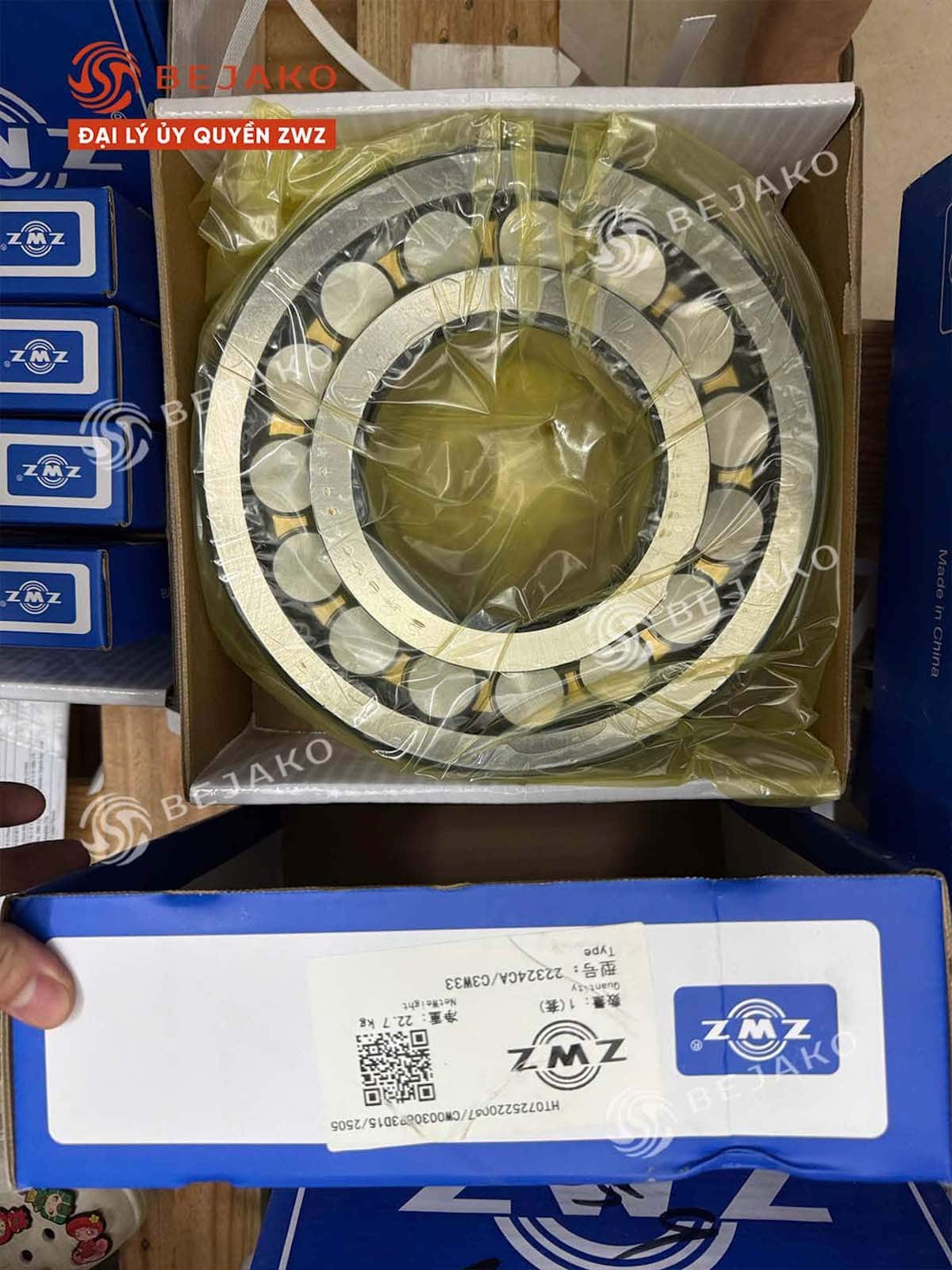

Chọn vòng bi ZWZ chính hãng từ Bejako là giải pháp tối ưu để tránh rủi ro mua phải hàng giả và đảm bảo máy móc vận hành ổn định. Nhiều nhà máy đã chịu hậu quả nặng nề chỉ vì sử dụng vòng bi không rõ nguồn gốc, dẫn đến hư hỏng thiết bị, trì hoãn tiến độ và chi phí sửa chữa cao.
Bejako là nhà phân phối ủy quyền chính thức của ZWZ tại Việt Nam, cung cấp sản phẩm có đầy đủ chứng nhận CO, CQ, cam kết hoàn tiền nếu phát hiện hàng không chính hãng.
ZWZ sở hữu loạt chứng nhận quốc tế như ISO 9001:2015, ISO 14001, ISO/TS 16949, đảm bảo chất lượng kiểm định từ nguyên liệu đến thành phẩm. Bejako còn cung cấp dịch vụ hỗ trợ kỹ thuật tận nơi, chính sách bảo hành rõ ràng và luôn có sẵn hàng để giao nhanh.
Nếu bạn đang tìm giải pháp vòng bi có độ bền cao, rõ ràng giấy tờ và hỗ trợ kỹ thuật đầy đủ, Bejako chính là đối tác bạn có thể tin tưởng lâu dài.
Một khe hở không phù hợp có thể không nhìn thấy ngay, nhưng hậu quả lại âm thầm bào mòn uy tín và tiến độ sản xuất của bạn. Lựa chọn đúng khe hở vòng bi không chỉ là quyết định kỹ thuật – mà là hành động bảo vệ trách nhiệm và hiệu suất dài hạn. Nếu bạn cần tư vấn kỹ thuật rõ ràng, chứng chỉ đầy đủ, và bảo hành chính hãng từ đại lý ủy quyền, hãy để Bejako đồng hành cùng bạn.
Xem thêm tại: https://bejako.vn
Khe hở vòng bi C2, C3, C4 khác nhau như thế nào và chọn sao cho đúng?
C2 nhỏ hơn tiêu chuẩn, phù hợp máy cần độ chính xác cao và nhiệt độ ổn định. C3, C4 có khe hở lớn hơn, dùng cho môi trường nhiệt cao, tốc độ cao hoặc tải trọng lớn để tránh bó kẹt vòng bi.
Chọn sai khe hở vòng bi sẽ gây hậu quả gì?
Nếu khe hở quá nhỏ, vòng bi sinh nhiệt cao, mài mòn nhanh, dễ cháy hoặc bó kẹt. Nếu quá lớn, trục bị rung, lệch tâm, bôi trơn kém, dẫn đến hư hỏng sớm.
Có thể dùng vòng bi C3 thay cho loại CN không?
Không nên tùy tiện thay. Dùng C3 thay CN dễ gây tiếng ồn và rung nếu máy không đủ nhiệt để giãn nở bù khe hở. Tốt nhất là thay đúng mã và mức khe hở gốc.
Làm sao xác định đúng loại vòng bi khi thay thế?
Xem ký hiệu đầy đủ trên vòng bi (ví dụ: “C3”). Nếu mờ, đo chính xác kích thước, sau đó tra điều kiện vận hành để chọn đúng loại tương ứng từ danh mục ZWZ hoặc nhà phân phối uy tín.
