Tải trọng động là khả năng chịu tải của ổ bi khi đang quay, khác hoàn toàn với tải trọng tĩnh vốn áp dụng khi ổ đứng yên.
Tải trọng động (C) dùng để tính toán tuổi thọ của ổ bi theo tiêu chuẩn ISO 281, dựa trên khả năng chống lại hiện tượng mỏi vật liệu do ma sát quay liên tục. Trong khi đó, tải trọng tĩnh (C₀) chỉ thể hiện giới hạn chịu lực không gây biến dạng vĩnh viễn khi ổ đứng yên hoặc chuyển động rất chậm.
Sự khác biệt cốt lõi nằm ở cơ chế hư hỏng: tải tĩnh tránh biến dạng (lõm), còn tải động phòng ngừa bong tróc bề mặt do ứng suất lặp đi lặp lại. Vì phần lớn thiết bị công nghiệp đều sử dụng ổ bi quay, tải trọng động chính là yếu tố quyết định độ bền và độ tin cậy của hệ thống.
Lựa chọn đúng loại tải sẽ giúp kỹ sư giảm rủi ro, tránh hỏng hóc sớm và chủ động bảo trì một sai lầm nhỏ có thể dẫn đến dừng máy và thiệt hại dây chuyền.
Tiêu chuẩn ISO 281 quy định tải trọng động thông qua ba tham số chính: C, P và L10.
ISO 281 đưa ra cách tính tải trọng động nhằm đảm bảo tuổi thọ ổ bi dưới điều kiện làm việc thực tế. Đầu tiên là C – tải trọng động cơ bản, đại diện cho tải liên tục mà ổ bi có thể chịu được trong 1 triệu vòng quay, phụ thuộc vào kích thước con lăn, số lượng bi, góc tiếp xúc và chất lượng sản xuất.
Tiếp theo, P – tải trọng động tương đương, là giá trị quy đổi từ tải thực tế (bao gồm cả tải hướng tâm Fr và tải dọc trục Fa), giúp đơn giản hoá tính toán và so sánh giữa các ổ bi.
Cuối cùng, L10 – tuổi thọ cơ bản, cho biết 90% ổ bi cùng loại sẽ đạt tuổi thọ này trước khi xuất hiện dấu hiệu mỏi vật liệu, tính bằng công thức (C/P)^p, trong đó p = 3 cho ổ bi cầu và 10/3 cho ổ lăn.
ZWZ trình bày đầy đủ các giá trị này trong catalogue của hãng, giúp kỹ sư lựa chọn và tính toán tuổi thọ ổ bi chính xác theo điều kiện tải trọng thực tế.

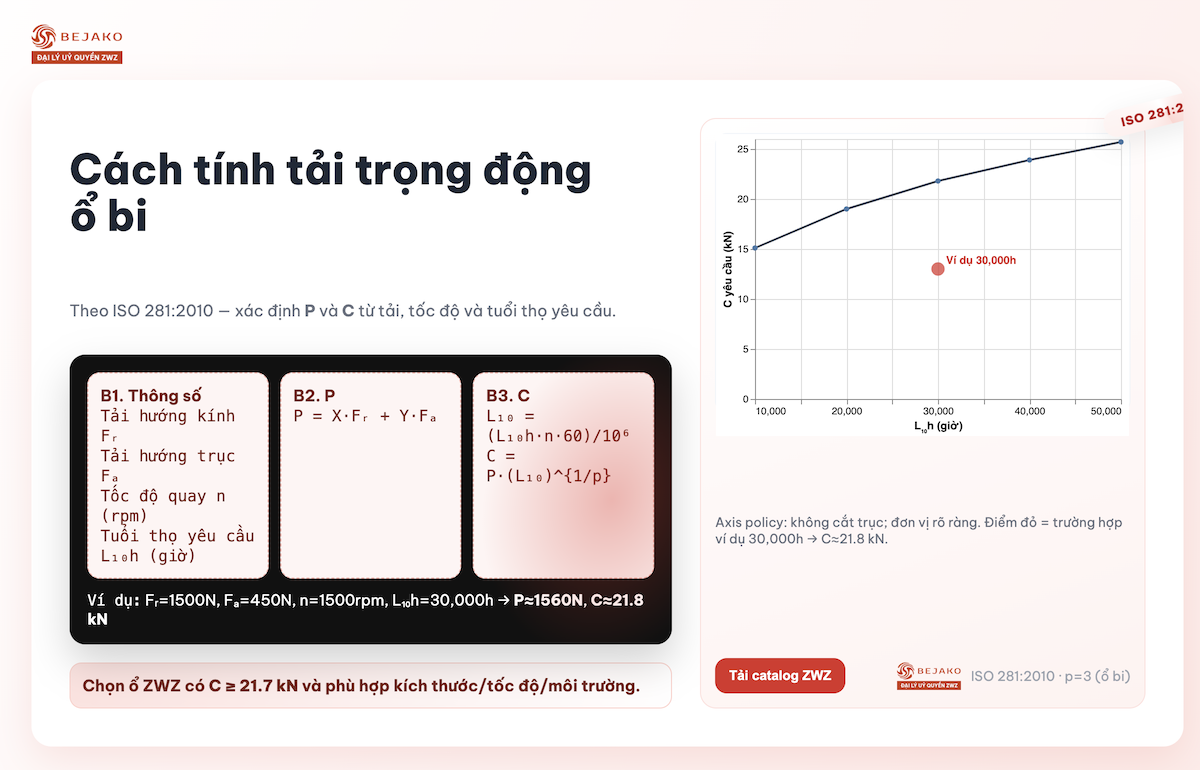

Để tính tải trọng động ổ bi theo tiêu chuẩn ISO 281:2010, bạn cần xác định các tham số vận hành như tải hướng kính, tải dọc trục, tốc độ quay và tuổi thọ yêu cầu (giờ).
Bước 1: Thu thập thông số ứng dụng gồm:
Tải hướng kính (Fᵣ), tải hướng trục (Fₐ)
Tốc độ quay (n, đơn vị rpm)
Tuổi thọ yêu cầu L₁₀h (giờ)
Bước 2: Tính tải trọng động tương đương P bằng công thức:
P = X·Fᵣ + Y·Fₐ,
với X, Y tra từ catalog nhà sản xuất (ví dụ ZWZ).
Bước 3: Tính chỉ số C yêu cầu bằng:
C = P × (L₁₀)^1/p,
với L₁₀ = (L₁₀h × n × 60) / 1,000,000.
Chọn p = 3 cho ổ bi, p = 10/3 cho ổ lăn.
Ví dụ: Với ổ bi rãnh sâu dùng cho bơm công nghiệp (Fᵣ = 1500N, Fₐ = 450N, n = 1500 rpm, L₁₀h = 30,000h), ta tính được:
P = 1560 N và C ≈ 21.7 kN
Lúc này, chọn ổ bi ZWZ có chỉ số C ≥ 21.7 kN và phù hợp kích thước, tốc độ, môi trường làm việc.
Tải trọng động của ổ bi không phải giá trị cố định, mà bị ảnh hưởng mạnh bởi nhiều yếu tố vận hành thực tế.
Đầu tiên, bôi trơn đóng vai trò then chốt: nếu chỉ số độ nhớt tương đối (κ) ≥ 1, lớp dầu đủ tách kim loại, giúp kéo dài tuổi thọ. Ngược lại, κ < 1 khiến ổ bi nhanh mòn.
Nhiệt độ là yếu tố thứ hai: khi vượt quá 120°C, vật liệu thép tiêu chuẩn có thể giảm độ cứng và tuổi thọ. Ở môi trường này, cần ổ bi đã qua xử lý nhiệt chuyên dụng.
Thứ ba, vật liệu và quy trình sản xuất ảnh hưởng trực tiếp đến khả năng chịu tải mỏi. Các dòng ổ bi ZWZ dùng thép chất lượng cao, và loại đặc biệt như GCr18Mo (mã HA, HG2) còn nâng cao độ bền.
Thứ tư là tốc độ quay: tốc độ càng cao yêu cầu dầu nhớt có độ nhớt phù hợp hơn và ảnh hưởng đến sinh nhiệt.
Cuối cùng, góc tiếp xúc trong thiết kế ảnh hưởng đến khả năng chịu tải hướng trục. Góc lớn hơn, tải trục chịu được càng cao – như ổ bi ZWZ mã C có góc 15°.
Nắm rõ các yếu tố trên giúp kỹ sư điều chỉnh hệ số tuổi thọ và tính tải trọng động chính xác theo chuẩn ISO 281.
Ứng dụng kết quả tính tải trọng động giúp chọn đúng ổ bi ZWZ cho từng nhu cầu kỹ thuật.
Việc hiểu và áp dụng đúng tải trọng động (C) trong catalogue ZWZ là bước đầu tiên để xác định tuổi thọ L10 của ổ bi theo chuẩn ISO 281.
Với ổ lăn, công thức tính thay đổi tùy loại: ổ bi dùng L10=(C/P)3L_{10} = (C/P)^3L10=(C/P)3, ổ con lăn dùng L10=(C/P)10/3L_{10} = (C/P)^{10/3}L10=(C/P)10/3, trong đó P là tải tương đương tác động.
Sau khi tính toán, kỹ sư cần kiểm tra sản phẩm qua Bejako – nhà phân phối chính hãng ZWZ tại Việt Nam – để đảm bảo hàng thật, có số seri khắc laser, mã QR xác thực, CO/CQ đầy đủ và quyền bảo hành. Điều này không chỉ đảm bảo hiệu suất, mà còn giúp người mua yên tâm trước rủi ro hàng giả và trễ tiến độ.
Sai lầm phổ biến khi tính tải trọng động thường bắt nguồn từ việc đơn giản hóa điều kiện làm việc thực tế và áp dụng sai công thức ISO 281. Điều này khiến tuổi thọ ổ bi bị ước tính sai, dẫn đến hư hỏng sớm và gián đoạn sản xuất nghiêm trọng.
Nhiều kỹ sư mặc định tải và tốc độ luôn ổn định, bỏ qua các yếu tố như tải va đập, sai số lắp ghép, và ảnh hưởng từ độ đàn hồi trục-vỏ. Việc chọn sai hệ số X, Y trong công thức P = XFr + YFa cũng là lỗi phổ biến, nhất là khi tỉ lệ tải hướng trục/thẳng góc thay đổi.
Đáng lo hơn, một số nhà sản xuất công bố thông số tải động cơ bản Cr bị "thổi phồng", khiến kỹ sư vô tình chọn sai loại ổ không chịu được tải thật.
Để tránh những rủi ro này, hãy dùng phần mềm tính toán chuyên dụng của SKF, NTN hay Schaeffler. Những công cụ này giúp mô phỏng chính xác tải thực tế, điều kiện bôi trơn, nhiệt độ, và cả hệ thống trục-vỏ — từ đó tăng độ tin cậy và bảo vệ hiệu quả cho thiết bị của bạn.
Khi bạn kiểm soát chính xác tải trọng động, bạn không chỉ ngăn ngừa hư hỏng mà còn xây dựng được niềm tin kỹ thuật vững chắc với đối tác và ban lãnh đạo. Hãy để các công thức ISO trở thành vũ khí bảo vệ tiến độ thay vì rào cản kỹ thuật. Tại Bejako, bạn sẽ tìm thấy nguồn ổ bi ZWZ chất lượng cao, đầy đủ tài liệu chuẩn, và hỗ trợ kỹ thuật tận nơi – để bạn an tâm khi ra quyết định.
1. Tải trọng động của ổ bi là gì?
Tải trọng động (ký hiệu C) là lực không đổi mà ổ bi có thể chịu được khi quay, trước khi xuất hiện dấu hiệu mỏi vật liệu. Thông số này được xác định theo tiêu chuẩn quốc tế ISO 281.
2. Tại sao tải trọng động lại quan trọng?
Vì nó là cơ sở để tính tuổi thọ ổ bi (tuổi thọ L10), giúp xác định 90% số ổ giống nhau sẽ hoạt động ít nhất bao nhiêu vòng quay trước khi hỏng. Nó cũng giúp chọn đúng loại ổ cho máy móc công nghiệp.
3. Làm sao để tính tuổi thọ ổ bi từ tải trọng động?
Tuổi thọ L10 được tính bằng công thức tiêu chuẩn dựa trên tỷ lệ giữa tải trọng động C và tải trọng thực tế mà ổ phải chịu trong vận hành.
4. Trong thực tế, làm sao tính tải trọng động tương đương?
Trong trường hợp có cả tải xuyên tâm và dọc trục, tải trọng động tương đương (P) được tính bằng công thức có hệ số X và Y tùy loại ổ.
5. Có cách nào tính tuổi thọ ổ bi chính xác hơn không?
Có. Phiên bản mở rộng của ISO 281 xét thêm các yếu tố như điều kiện bôi trơn, độ nhiễm bẩn, giới hạn mỏi vật liệu… để đưa ra dự đoán chính xác hơn về tuổi thọ thực tế.
