Vòng bi nóng bất thường thường cho thấy hệ thống ma sát bên trong đã bị phá vỡ do lỗi cơ khí như thiếu bôi trơn, lệch trục, quá tải hoặc nhiễm bẩn, và các nghiên cứu độ tin cậy cho thấy hiện tượng này thường đi kèm thay đổi rõ rệt về nhiệt độ, rung động và tín hiệu âm thanh trong cụm quay.
Khi lớp dầu mỡ không đủ, màng bôi trơn giữa các bề mặt tiếp xúc bị mất, khiến kim loại cọ trực tiếp vào nhau và ma sát tăng mạnh. Trong nhiều hệ thống quay công nghiệp, chỉ cần nhiệt độ tăng thêm khoảng 10–15 °C cũng có thể làm tuổi thọ mỡ bôi trơn giảm gần một nửa, khiến quá trình suy thoái diễn ra nhanh hơn và nguy cơ hỏng vòng bi tăng rõ rệt.
Các sai lệch cơ khí cũng góp phần gây nóng. Lệch trục làm tải phân bố không đều, tạo điểm nóng cục bộ; quá tải làm áp lực tiếp xúc tăng; còn hạt bẩn gây mài mòn ba thân bên trong ổ lăn. Những thay đổi này thường kéo theo biên độ rung tăng mạnh (ví dụ từ khoảng 6 µm lên 18 µm) và làm hệ rotor–ổ đỡ mất ổn định trước khi xảy ra hỏng hóc nghiêm trọng.
Các nguyên nhân vòng bi bị nóng khi vận hành chủ yếu gồm bôi trơn sai, nhiễm bẩn, lệch tâm trục, tải quá mức và khe hở trong không phù hợp; những yếu tố này phá vỡ màng bôi trơn elastohydrodynamic hoặc làm phân bố tải không đều, khiến ma sát tăng mạnh và nhiệt sinh ra nhanh.
Bôi trơn không đúng
Đây là nguyên nhân chiếm 43%–80% các hỏng hóc sớm của vòng bi công nghiệp. Thiếu dầu mỡ làm màng bôi trơn chỉ còn vài nanomet và xuất hiện tiếp xúc kim loại trực tiếp; ngược lại, bôi trơn quá nhiều gây khuấy mỡ mạnh, biến năng lượng cơ thành nhiệt.
Nhiễm bẩn từ hạt rắn hoặc nước
Khoảng 25% hỏng hóc sớm liên quan đến tạp chất. Hạt rắn gây mài mòn và vi nứt trên rãnh lăn tạo điểm nóng cục bộ; nước trong dầu có thể làm tuổi thọ L10 giảm từ 10 đến hơn 100 lần do suy yếu màng bôi trơn và ăn mòn.
Lệch tâm trục hoặc gối đỡ
Sai lệch làm tải phân bố không đều, tạo điểm ứng suất cao. Khi vượt giới hạn cho phép, tuổi thọ ổ lăn có thể giảm hơn 50%, đồng thời nhiệt độ lõi ổ thường cao hơn vỏ ngoài 30–50°F.
Tải trọng vượt thiết kế
Tải động hoặc tải sốc làm tăng ứng suất tiếp xúc dưới bề mặt. Theo phương trình tuổi thọ L10 = (C/P)^p, chỉ cần tải tương đương tăng 10% đã khiến tuổi thọ giảm 24.87% với ổ bi và 27.2% với ổ lăn.
Khe hở trong không đúng
Khe hở quá chặt tạo trạng thái tiền tải lớn giữa con lăn và rãnh. Khi vòng trong nóng lên và giãn nở nhanh hơn vòng ngoài, nhiệt độ vận hành có thể tăng từ 52°C lên trên 75°C, dẫn đến runaway nhiệt và hỏng đột ngột.
Để xác định nhanh nguyên nhân vòng bi bị nóng khi vận hành, đội bảo trì thường kết hợp 4 bước chẩn đoán hiện trường: phân tích rung động, kiểm tra dầu bôi trơn, đo nhiệt độ và kiểm tra đồng tâm trục. Cách tiếp cận này giúp xác định lỗi từ giai đoạn sớm đến trạng thái hỏng nghiêm trọng.
1. Phân tích rung động (Vibration analysis)
Đo rung giúp phát hiện sớm hư hỏng cơ khí như lệch tâm hoặc hỏng rãnh trong. Theo tiêu chuẩn ISO 10816, mức rung < 2.8 mm/s RMS thường được xem là chấp nhận được; cao hơn cho thấy lỗi đang tiến triển. Các đỉnh tần số đặc trưng như BPFI cho phép xác định chính xác vị trí hư hỏng.
2. Kiểm tra dầu và chất bôi trơn
Phân tích dầu có thể phát hiện mài mòn hoặc nhiễm bẩn rất sớm. Quan sát vi kim loại như Fe, Cu, Al dưới kính hiển vi cho thấy dấu hiệu mài mòn hai bề mặt hoặc mỏi bề mặt do sai lệch cơ khí. Trong một số ứng dụng, phương pháp này phát hiện lỗi sớm hơn đến 15 lần so với rung động.
3. Đo nhiệt độ vòng bi
Nhiệt độ là chỉ báo giai đoạn muộn nhưng xác nhận rõ trạng thái hỏng. Khi tải định mức, nhiệt độ ổn định thường không vượt quá 45°C so với môi trường. Nếu tăng đến 70.3°C so với môi trường hoặc vùng ma sát đạt 215–250°C, cần dừng máy ngay để tránh phá hủy ổ.
4. Kiểm tra đồng tâm trục (shaft alignment)
Lệch trục tạo tải hướng tâm và hướng trục lớn, gây ma sát và sinh nhiệt nhanh. Căn chỉnh laser giúp loại bỏ nguồn tải này trước khi bề mặt lăn bị mỏi hoặc mài mòn.
Các tiêu chuẩn như API 670, API 610 và ISO 20816-3 quy định rõ các ngưỡng kỹ thuật để quyết định có thể tiếp tục chạy máy hay phải dừng ngay khi phát hiện nguyên nhân vòng bi bị nóng khi vận hành.
Tiếp tục vận hành tạm thời khi nhiệt độ ổ trục chỉ tăng +11°C so với nhiệt độ nền (baseline) theo API 670, hoặc rung động mới vào Zone C của ISO 20816-3. Trạng thái này được xem là không phù hợp cho vận hành dài hạn nhưng vẫn cho phép chạy thêm để lên kế hoạch bảo trì.
Theo dõi cảnh báo sớm bằng acoustic emission (AE) khi biên độ tín hiệu vượt 30% mức nền tối đa. Các nghiên cứu độ tin cậy cho thấy từ thời điểm bất thường đầu tiên, hư hỏng cuối có thể xảy ra trong 22–88 giờ nếu tải vẫn cao.
Dừng máy ngay để kiểm tra khi nhiệt độ tăng +17°C so với baseline (ngưỡng trip theo API 670) hoặc rung động vượt Zone D theo ISO 20816-3, đặc biệt nếu mức rung tăng đột ngột ≥25%.
Không vận hành trên 120°C vì dầu bôi trơn suy giảm nhanh và nguy cơ hỏng lớp Babbitt của ổ trục tăng mạnh theo hướng dẫn thiết kế trong API 610/617.
Việc xác định nguyên nhân vòng bi bị nóng khi vận hành giúp quyết định có thể tiếp tục bảo trì hay phải thay mới. Trong bảo trì công nghiệp, một số dấu hiệu kỹ thuật cho thấy vòng bi đã vượt ngưỡng an toàn và cần thay ngay.
Pitting bề mặt vượt ngưỡng cho phép
Bong tróc kim loại do mỏi vật liệu là dấu hiệu mòn trung gian. Nếu vùng pitting chiếm 25–50% vùng tải, vòng bi nên được thay trong 1–3 tháng; vượt 50% diện tích tải thì cần thay ngay để tránh hỏng hóc nghiêm trọng.
Nhiệt độ vận hành duy trì trên 82 °C
Hướng dẫn của SKF cho thấy nhiệt độ vỏ ổ không nên vượt 82 °C (180 °F). Nếu sau khi bổ sung mỡ bôi trơn mà nhiệt độ vẫn không ổn định trong 30 phút đến vài giờ, vòng bi cần được thay vì nguy cơ thermal runaway.
Xuất hiện âm thanh kim loại rõ và harmonics rung động
Trong phân tích rung động, Stage 3 – khi xuất hiện tiếng kim loại và dải tần đặc trưng – cho thấy hình học bên trong đã bị tổn hại và phải lên kế hoạch thay thế.
Biến dạng cấu trúc theo ISO 15243
Các dạng hư hỏng như nứt nhiệt, gãy cưỡng bức, false brinelling hoặc khe hở lắp sai gây ma sát lớn và nhiệt độ có thể vượt 100 °C. Những lỗi này không thể khắc phục bằng bôi trơn, buộc phải thay vòng bi và kiểm tra lại lắp ghép trục–gối.

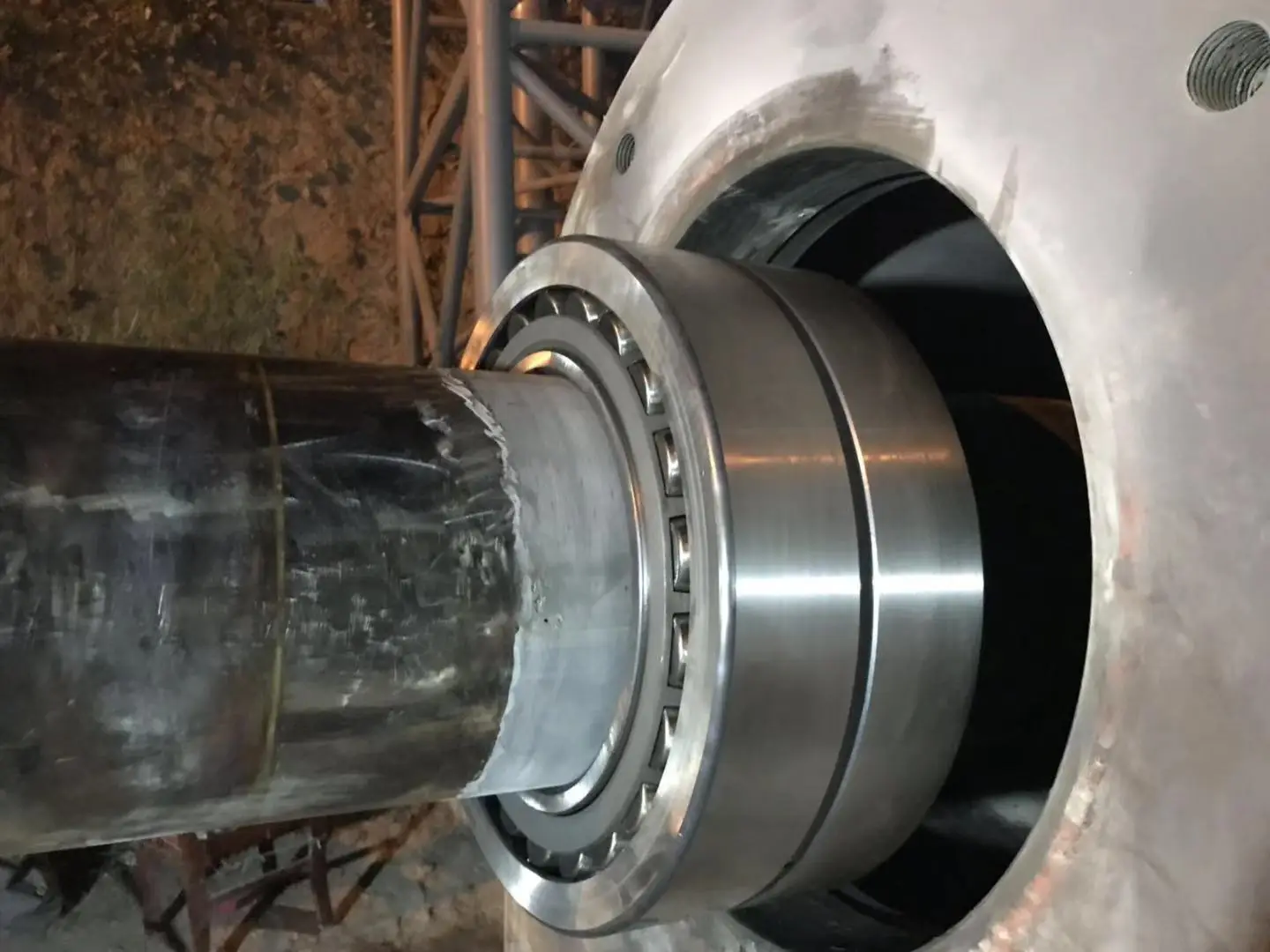

Chọn đúng vòng bi để tránh quá nhiệt lặp lại cần dựa trên tải, tốc độ quay, nhiệt độ môi trường, mức nhiễm bẩn và độ hở trong; nếu các yếu tố này sai lệch, nguyên nhân vòng bi bị nóng khi vận hành thường là ma sát tăng do màng bôi trơn bị phá vỡ và áp lực tiếp xúc quá cao.
Đánh giá tải và tốc độ quay trước khi chọn kích thước.
Tải lớn làm tăng áp lực tiếp xúc giữa con lăn và rãnh lăn, còn RPM cao nhân nhanh số chu kỳ ma sát. Nếu ổ lăn bị undersize so với tải hoặc tốc độ thực tế, nhiệt sinh ra sẽ tăng mạnh ngay từ giai đoạn khởi động khi màng dầu chưa ổn định.
Kiểm soát nhiệt độ môi trường và nguy cơ nhiễm bẩn.
Nhiệt cao làm giảm độ nhớt chất bôi trơn, dễ dẫn tới tiếp xúc kim loại-kim loại. Hạt bụi hoặc tạp chất tạo ra mài mòn ba vật thể, giống hiệu ứng “giấy nhám”, khiến nhiệt độ làm việc tăng nhanh.
Chọn đúng độ hở trong (internal clearance).
Khi vận hành, giãn nở nhiệt có thể làm giảm khe hở hướng kính. Nếu vỏ ngoài lạnh hơn vòng trong hoặc hệ thống bị lệch tâm, khe hở có thể mất hoàn toàn và tạo điểm nóng cục bộ.
Tính tuổi thọ L10 để xác định khả năng chịu tải động.
Kỹ sư dùng công thức L10 = (C/P)^p × 10⁶ vòng quay để đảm bảo vòng bi chịu được tải và tốc độ thực tế. Sau đó quy đổi sang giờ vận hành bằng RPM để kiểm tra độ bền theo chu kỳ làm việc.
Kiểm tra giới hạn nhiệt độ của vật liệu.
Thép vòng bi tiêu chuẩn có thể mất độ cứng dưới 58 HRC khi vượt 120 °C. Với môi trường nóng hơn, nhà sản xuất cung cấp cấp ổn định nhiệt riêng; ví dụ Timken phân loại từ S0 (150 °C) đến S4 (350 °C) để giữ ổn định kích thước và độ cứng.

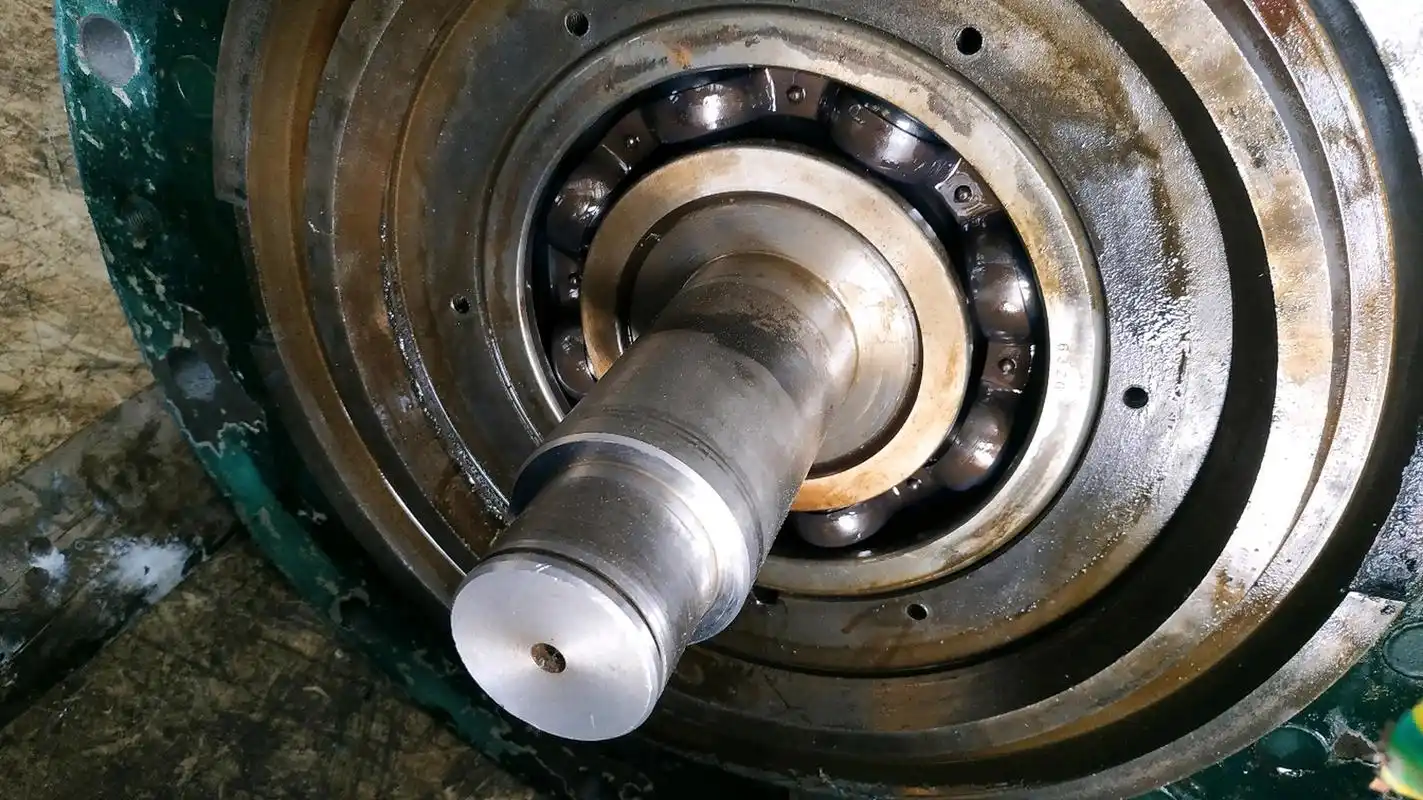

Chỉ thay vòng bi thường không giải quyết được nguyên nhân vòng bi bị nóng khi vận hành nếu hệ truyền động đang tồn tại lỗi hệ thống như lệch tâm tải, phân bố tải không đều hoặc quỹ đạo trục bất thường; vòng bi mới sẽ tiếp tục chịu đúng các lực phá hủy đã làm hỏng chi tiết trước đó.
Lệch tâm giữa động cơ và tải
Gây vùng tải bất thường trên rãnh lăn, làm bôi trơn mất hiệu quả và dẫn đến bong tróc bề mặt.
Hiện tượng “soft foot” hoặc biến dạng kết cấu
Tạo ứng suất vận hành lớn khiến rãnh lăn bị biến dạng dẻo và làm giảm tuổi thọ rất nhanh.
Trục bị nghiêng hoặc quỹ đạo trục lớn
Khiến phớt phụ nhanh hỏng, mở đường cho nhiễm bẩn và ma sát cục bộ.
Không căn chỉnh lại hệ trục sau khi thay
Sai lệch chỉ 0,001 mm đã có thể làm tăng mạnh nhiệt độ và rung động, phá hủy lồng con lăn.
Dấu hiệu rung động đặc trưng do lệch trục
Phân tích FFT cho thấy hệ lệch trục xuất hiện harmonic 1X, 2X, thậm chí 3X, kèm rung động cao và ứng suất cơ học lớn.
Máy dừng do lệch trục trong thực tế sản xuất
Dữ liệu bảo trì cho thấy khoảng 30% downtime đến từ máy lệch trục, trong khi 5% hỏng sớm do lắp đặt sai.
Thiệt hại kinh tế khi chỉ thay vòng bi
Mỗi giờ dừng máy ngoài kế hoạch có thể gây tổn thất 50.000–200.000 USD, khiến việc thay lặp lại mà không xử lý gốc rễ trở nên cực kỳ tốn kém.
Nhiệt tăng bất thường hiếm khi tự hết; nó thường báo trước một hỏng hóc đang tiến gần. Khi đọc đúng dấu hiệu, khoanh vùng nguyên nhân và thay vòng bi đúng lúc, đội ngũ bảo trì sẽ giữ được độ tin cậy cho thiết bị lẫn kế hoạch sản xuất. Nếu cần nguồn cung phù hợp cho môi trường tải nặng, Bejako có thể là một điểm tham khảo đáng tin để bạn cân bằng giữa tốc độ giao hàng và hiệu quả vận hành. Chọn đúng từ sớm luôn rẻ hơn một lần dừng máy kéo dài.
