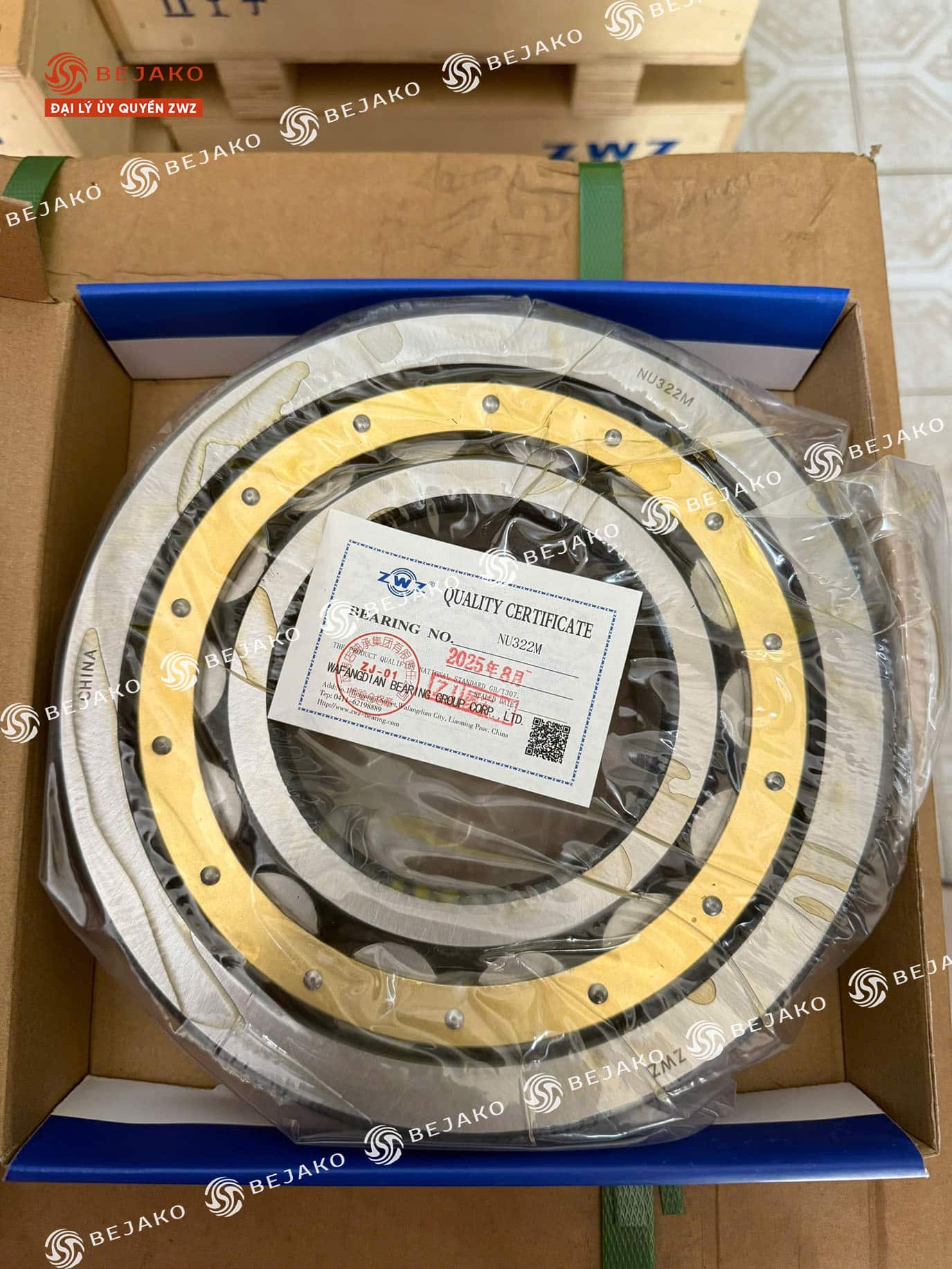

NU, NJ và NUP là ba dòng vòng bi đũa ZWZ có cấu tạo gờ (rib) khác nhau, ảnh hưởng trực tiếp đến khả năng chịu tải dọc trục và vai trò lắp đặt.
Trong điều kiện nhiệt cao như motor kéo tàu hỏa, vòng NU thường được dùng ở đầu trục tự do để giãn nở nhiệt. Vòng NUP hoặc NJ đặt ở đầu định vị để giữ trục đúng vị trí. Trong hộp số tuabin gió, ZWZ NU và NJ hoạt động tốt ở tốc độ cao, chịu lực va đập mạnh, đồng thời hỗ trợ giãn nở trục – giảm nguy cơ bó kẹt.
Chọn sai loại vòng bi có thể gây hư hại nghiêm trọng cho máy móc do không cân bằng lực và nhiệt. Vì vậy, cần dựa trên vai trò lắp đặt, hướng tải và đặc tính vận hành (nhiệt, rung, tốc độ) để chọn đúng mã ký hiệu.
Bạn cần hỗ trợ tư vấn hoặc báo giá kỹ thuật? Liên hệ ngay nhà phân phối chính thức ZWZ – cung cấp đầy đủ mã hàng, bản vẽ, và tài liệu tải trọng.
| Mã (Designations) | D (mm) | F (mm) | E (mm) | Trọng lượng (kg) | Hậu tố quan trọng |
|---|---|---|---|---|---|
| N213M | 97 | 82 | 87 | 0.566 | M (Lồng) |
| NU2213M | 107 | 92 | 100 | 1.17 | M (Lồng) |
| N313EM | 117 | 102 | 110 | 1.92 | E (Tăng cường), M (Lồng) |
| N216E | 133 | 116 | 121 | 1.38 | E (Tăng cường) |
| NJ2316EM | 183 | 155 | 160 | 5.86 | E, M, J (Thiết kế gờ) |
| N417M | 195 | 173 | 181 | 11.3 | M (Lồng) |
| NU1920M | 150 | 120 | 125 | 0.9 | M (Lồng) |
| NJ330EM | 330 | 282 | 290 | 46.3 | E, M, J (Thiết kế gờ) |
| NU2096MA | 780 | 625 | 657 | 120 | M (Lồng), A (Thay đổi) |
Giải thích Hậu tố quan trọng
Hậu tố (Suffix code) cung cấp các thông số quan trọng về độ chính xác và khe hở:
Ví dụ, /C3 là khe hở lớn hơn tiêu chuẩn.
Để đọc bảng thông số vòng bi đũa ZWZ chính xác, bạn cần hiểu rõ các ký hiệu và đơn vị kỹ thuật tiêu chuẩn trong bảng.
Bảng thông số ZWZ sử dụng hệ đo lường ISO (mm, kN, r/min) và tuân theo chuẩn dung sai ISO 492. Mỗi dòng thể hiện một model vòng bi với các thông số như:
Đặc biệt, mã sản phẩm như NU, NJ, NUP cho biết kiểu thiết kế bên trong vòng bi – yếu tố ảnh hưởng tới khả năng chịu lực dọc trục hoặc lắp ráp trục.
Đừng bỏ qua dung sai và độ rơ bên trong – hai yếu tố ảnh hưởng trực tiếp đến độ chính xác và độ bền.
ZWZ cung cấp các cấp chính xác như P6, P5, P4, SP, UP, phù hợp với các ứng dụng từ thông thường đến máy CNC tốc độ cao. Ngoài ra, nội dung /C3, C4 trên vòng bi biểu thị độ rơ bên trong (internal clearance) – cực kỳ quan trọng nếu máy bạn có sự chênh lệch nhiệt độ giữa trục và vỏ.
Lưu ý: Việc chọn sai cấp chính xác hoặc clearance có thể gây rung động, nóng máy hoặc hỏng sớm.
Vì vậy, hãy đọc kỹ từng thông số, hiểu rõ ứng dụng của bạn và chọn đúng cấp dung sai – ví dụ: dùng P4 và /C2 cho máy công cụ chính xác, hoặc /C3 cho trục nóng, vỏ mát.
ZWZ áp dụng các tiêu chuẩn sản xuất quốc tế nghiêm ngặt nhằm đảm bảo chất lượng vòng bi đũa chính xác, bền bỉ và đáng tin cậy. Hãng đã đạt được chứng nhận ISO 9001 và nhiều hệ thống quản lý chất lượng khác, thể hiện cam kết rõ ràng về quy trình sản xuất và kiểm soát chất lượng.
ZWZ sở hữu các chứng chỉ quốc tế như ISO 14001 (quản lý môi trường), ISO/TS 16949 (chất lượng ngành ô tô) và IRIS (tiêu chuẩn ngành đường sắt), khẳng định năng lực cung cấp sản phẩm cho các ngành kỹ thuật cao.
Các hợp tác chiến lược với SKF và thương vụ mua lại KRW Đức đã nâng tầm công nghệ và tiêu chuẩn kiểm soát chất lượng của ZWZ. Nhờ vào đó, hãng tích hợp hệ thống bôi trơn tiên tiến từ SKF và phương pháp kiểm định chuẩn Đức từ KRW vào quy trình sản xuất, đảm bảo độ chính xác và độ bền vượt trội cho từng sản phẩm.
Điều này giúp ZWZ tạo được lòng tin vững chắc từ các kỹ sư, nhà máy sản xuất – những người cần vòng bi có thông số kỹ thuật chuẩn xác và nguồn gốc rõ ràng.
Để chọn đúng vòng bi đũa ZWZ cho máy móc, bạn cần dựa vào 4 yếu tố kỹ thuật chính: tải trọng, tốc độ quay, nhiệt độ vận hành và không gian lắp đặt. Mỗi dòng sản phẩm của ZWZ được thiết kế riêng để đáp ứng nhu cầu này một cách tối ưu.
1. Tải trọng và hướng lực: Nếu máy chịu tải hướng tâm lớn, vòng bi dòng NU, NJ, NUP hoặc NNU/NN là lựa chọn phù hợp. Dòng NU chỉ chịu được tải hướng tâm, trong khi NJ và NUP hỗ trợ thêm tải dọc trục nhẹ ở một hoặc hai hướng. Dòng NNU/NN có độ cứng cao, lý tưởng cho trục chính máy công cụ.
2. Tốc độ quay và vật liệu lồng bi: Nếu máy yêu cầu quay nhanh như trục máy CNC, hãy ưu tiên loại có lồng bi bằng đồng hoặc thép đặc biệt, thuộc dòng precision của ZWZ.
3. Nhiệt độ và độ hở trong: Với môi trường nhiệt cao, nên chọn loại có độ hở bên trong lớn (C3, C4) và vật liệu chịu nhiệt tốt, giúp chống kẹt bi và đảm bảo vận hành ổn định.
4. Không gian lắp và dịch chuyển trục: Dòng NU phù hợp đầu trục tự do nhờ khả năng co giãn trục. Dòng NUP là lựa chọn cho đầu trục cố định nhờ khả năng định vị trục theo cả hai hướng.
Gợi ý thực tế:
Mẹo thêm: Luôn kiểm tra ký hiệu kỹ thuật và đối chiếu với catalogue ZWZ chính hãng từ 2022 trở đi để đảm bảo chọn đúng mã vòng bi.
Hiểu đúng về ký hiệu NU, NJ, NUP không chỉ giúp chọn đúng sản phẩm mà còn là bước đầu tiên để đảm bảo tuổi thọ máy móc và tránh mất mát do sai sót kỹ thuật. Là đại lý ủy quyền chính thức của ZWZ, Bejako cam kết cung cấp vòng bi chính hãng, đầy đủ thông số kỹ thuật và tư vấn tận tâm cho từng ứng dụng. Chỉ cần chọn đúng từ đầu, bạn sẽ tiết kiệm cả chi phí và thời gian vận hành. Khám phá thêm tại bejako.vn.
