Thông số bạc đạn bi cầu không chỉ là kích thước d–D–B; một bộ thông số đầy đủ phải bao gồm tải trọng, tốc độ, độ hở hoặc preload, bôi trơn, vật liệu, phớt, cấp chính xác và điều kiện làm việc thực tế để đảm bảo độ bền và độ tin cậy.
Key takeaway: Chọn đúng vòng bi không nằm ở “vừa kích thước” mà ở việc khớp toàn bộ thông số vận hành thực tế. Nếu bỏ qua tải, bôi trơn hoặc môi trường, vòng bi sẽ hỏng sớm dù lắp đúng size.
Đọc mã vòng bi cầu đúng cách là đọc theo thứ tự: series → mã kích thước → mã đường kính trục (bore code), vì mỗi phần trả lời một câu hỏi khác nhau về loại, kích thước và khả năng chịu tải.
Trước hết, 2–3 ký tự đầu (series) cho biết loại vòng bi và độ “dày – mỏng” của tiết diện. Ví dụ 60, 62, 63, 64 là vòng bi cầu rãnh sâu; 511, 512, 513, 514 là vòng bi cầu chặn; 70, 72, 73 là vòng bi tiếp xúc góc. Series càng lớn trong cùng nhóm thì tiết diện càng dày, khả năng chịu tải càng cao.
Tiếp theo, phần mã kích thước (dimension series) thể hiện quan hệ giữa đường kính ngoài và chiều rộng. Nó quyết định vòng bi “mập hay mỏng” với cùng đường kính trục, từ đó ảnh hưởng trực tiếp đến không gian lắp và độ cứng.
Cuối cùng, 2 số cuối là bore code – quy đổi ra đường kính trục. Ví dụ:
Cách đọc cụ thể: Mã vòng bi như 6205, 6206, 6308 cho bạn biết ngay 3 thứ: loại vòng bi, series kích thước và đường kính lỗ (bore), chỉ cần đọc đúng là đã xác định được gần hết thông số lắp đặt cơ bản.
Cách tách mã rất thẳng:
Điểm nhiều đội bảo trì hay bỏ qua là đuôi mã (C3, 2RS, ZZ, NR, TN9). Cùng là 6205 nhưng:
Sai ở suffix là sai luôn ứng dụng, dù mã chính giống nhau.
Key takeaway: Đừng chỉ nhìn “6205 hay 6308”. Đọc đủ cả series và suffix, vì chính phần này quyết định vòng bi chạy bền hay hỏng sớm.

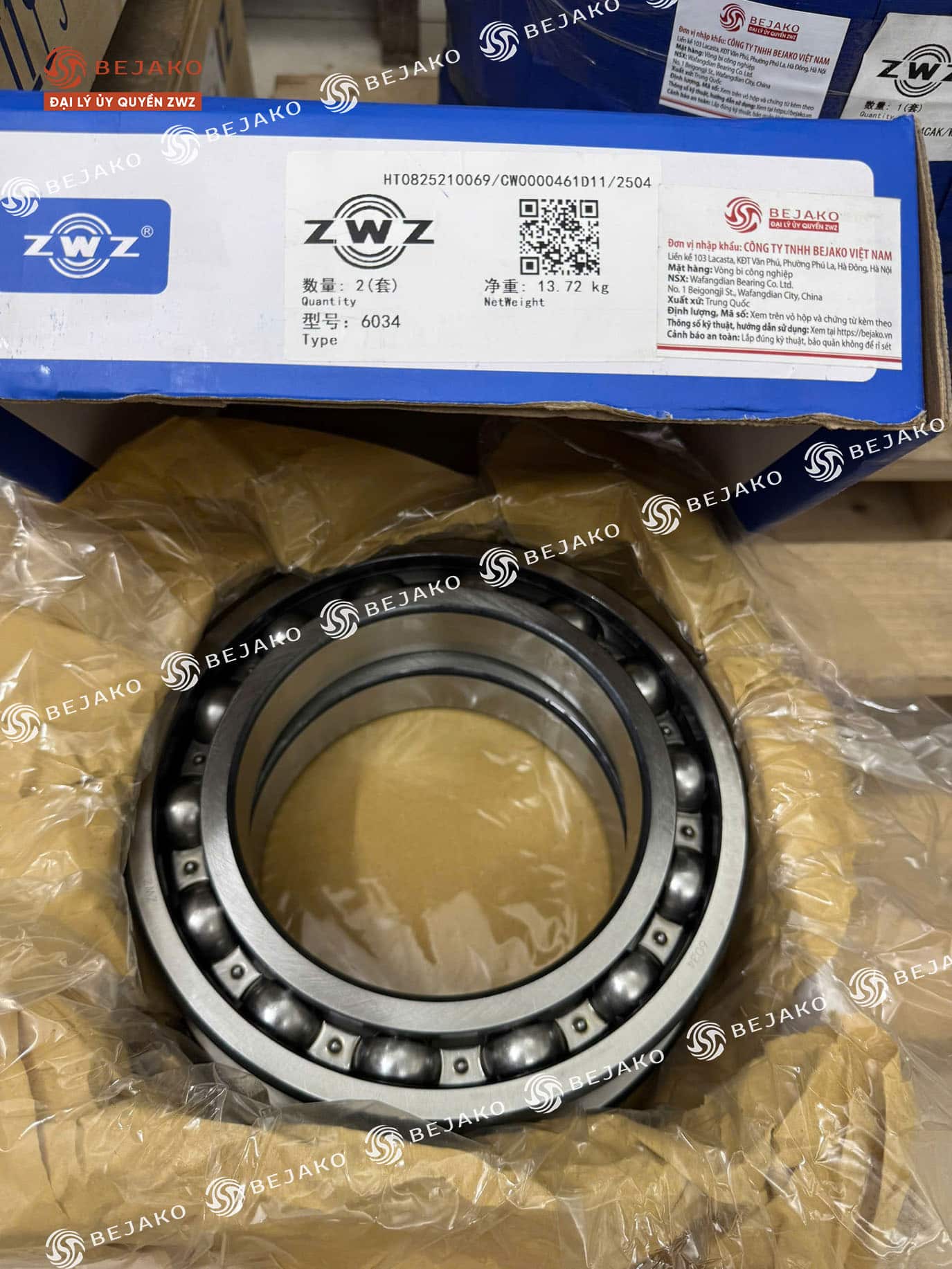

Bảng dưới đây tổng hợp nhanh các dải kích thước và mã series vòng bi cầu ZWZ, kèm bảng tra mẫu cho dòng tiếp xúc góc — giúp bạn định vị đúng loại và kích thước trước khi đi sâu vào cấu hình chi tiết.
| Loại vòng bi | Series chính | d (mm) | D (mm) | B/H (mm) |
|---|---|---|---|---|
| Rãnh sâu | 60, 62, 63, 64, 160, 618, 619 | 10 – 1320 | 30 – 1600 | 9 – 300 |
| Tiếp xúc góc | 70, 72, 73, 74, 719 | 25 – 1180 | 62 – 1420 | 16 – 106 |
| Chặn | 511, 512, 513, 514 | 25 – 1380 | 42 – 1540 | 11 – 160 |
| Mã vòng bi | d (mm) | D (mm) | B (mm) | Cr (kN) | Cor (kN) | Tốc độ (rpm) | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|
| 7005C | 25 | 47 | 12 | 11.5 | 7.5 | 25000 / 35000 | 0.078 |
| 7205C | 25 | 52 | 15 | 16.5 | 10.5 | 22000 / 32000 | 0.127 |
| 7006C | 30 | 55 | 13 | 15.5 | 10.5 | 18500 / 28500 | 0.113 |
| 7206C | 30 | 62 | 16 | 23 | 14.5 | 18500 / 28000 | 0.196 |
| 7207C | 35 | 72 | 17 | 32.5 | 22 | 9000 / 12000 | 0.304 |
| 7208C | 40 | 80 | 18 | 36.4 | 25 | 8000 / 11000 | 0.364 |
| 7209C | 45 | 85 | 19 | 40.3 | 29 | 12000 / 17000 | 0.403 |
| 7010CM | 50 | 80 | 16 | 26.5 | 17.3 | 8000 / 10000 | 0.309 |
| 7210C | 50 | 90 | 20 | 42.9 | 32 | 7600 / 10000 | 0.458 |
| 7014AC | 70 | 110 | 20 | 44.2 | 41 | 6300 / 8500 | 0.626 |
Cách đọc nhanh hậu tố quan trọng
Điểm dễ sai: nhiều team chỉ tra đúng kích thước d–D–B rồi đặt hàng. Nhưng với các ứng dụng như motor, spindle hay hộp số, chỉ cần chọn sai góc tiếp xúc hoặc clearance, vòng bi vẫn lắp được nhưng sẽ nóng, ồn hoặc hỏng sớm.
Key takeaway: Bảng tra giúp bạn xác định đúng “khung kích thước và series”, nhưng quyết định độ bền thực tế nằm ở suffix và điều kiện vận hành — luôn kiểm tra thêm trước khi thay thế.
C3, ZZ và 2RS không cùng “một loại thông số”: C3 là độ hở trong, còn ZZ và 2RS là kiểu che chắn/phớt — vì vậy lựa chọn đúng luôn là kết hợp cả hai theo điều kiện nhiệt, bụi và tốc độ, không chọn riêng lẻ.
| Ký hiệu | Bản chất | Đặc điểm chính | Khi nên chọn |
|---|---|---|---|
| C3 | Độ hở trong lớn hơn tiêu chuẩn (CN) | Bù giãn nở nhiệt, tránh bó kẹt khi lắp chặt hoặc chạy nóng | Motor tải nặng, nhiệt cao, lắp interference fit |
| ZZ | Nắp chắn kim loại 2 bên | Ma sát thấp, chạy tốc độ cao, chống bụi nhẹ, không chịu nước | Môi trường sạch, motor, quạt, bơm |
| 2RS (DDU) | Phớt cao su tiếp xúc 2 bên | Kín tốt, giữ mỡ, chống bụi/nước, nhưng ma sát cao hơn, tốc độ thấp hơn | Môi trường bụi, ẩm, ngoài trời, băng tải |
Điểm dễ sai: so sánh C3 với ZZ/2RS như “chọn 1 trong 3”. Thực tế, bạn thường cần C3 + (ZZ hoặc 2RS) tùy điều kiện làm việc.
Key takeaway: Chọn vòng bi đúng không dừng ở kích thước phải tách rõ “độ hở (C3)” và “kiểu kín (ZZ/2RS)” rồi ghép lại theo nhiệt, bụi và tốc độ thực tế.
Chọn vòng bi cầu đúng là chọn “series nhỏ nhất” vẫn đảm bảo tải, tốc độ và tuổi thọ L10 đủ dùng để tránh dừng máy ngoài kế hoạch mà không đội chi phí không cần thiết.
| Điều kiện vận hành | Series khuyến nghị | Lý do chọn |
|---|---|---|
| Tải nhẹ, tốc độ cao, không gian chật | 618 / 619 | Tiết diện mỏng, chạy nhanh, nhưng tải và độ cứng thấp |
| Tải vừa, thiết bị phổ thông (motor, bơm, quạt) | 62 | Cân bằng tốt giữa tải, tốc độ, chi phí, dễ thay thế |
| Tải cao hơn, downtime tốn kém | 63 | Chịu tải và sốc tốt hơn, tăng biên an toàn vận hành |
| Tải rất nặng, rung/sốc lớn | 64 | Khả năng chịu tải cao nhất, đổi lại giảm tốc độ |
| Thiếu chiều rộng lắp đặt | 160 | Giữ đường kính ngoài nhưng mỏng hơn, tải giảm |
| Cần độ cứng & tải cao trong chính xác cao | 72 (angular) | Tăng độ cứng, phù hợp tải kết hợp và yêu cầu ổn định |
Phần “khó” nằm ở trade-off: series mỏng giúp chạy nhanh và gọn, nhưng khi tải tăng hoặc môi trường bẩn, chúng dễ mất tuổi thọ. Ngược lại, series dày chịu tải tốt hơn, giảm rủi ro dừng máy đặc biệt khi chi phí downtime cao.
Key takeaway: Đừng chọn theo “mạnh nhất” hay “nhanh nhất” hãy chọn series nhỏ nhất vẫn đủ tải và tuổi thọ để giữ máy chạy ổn định.
Dùng ZWZ thay SKF khi thông số vòng bi cầu đã match hoàn toàn (kích thước, khe hở, tải, tốc độ, làm kín…) và vấn đề chính là lead time hoặc chi phí, không phải yêu cầu hiệu năng cao nhất.
Key takeaway: ZWZ hợp cho bài toán vận hành thực tế và tối ưu chi phí; SKF vẫn giữ lợi thế ở tốc độ cao, độ bền dài hạn và vị trí “không được phép hỏng”.
Câu cần nhớ: vòng bi đúng kích thước chưa chắc là vòng bi đúng cho ứng dụng. Trước khi đặt hàng, hãy kiểm tra tối thiểu 8 thông số gồm loại vòng bi, độ hở, phớt chắn, mỡ bôi trơn, tốc độ giới hạn và tải trọng động/tĩnh. Nếu cần đối chiếu mã hoặc tìm vòng bi ZWZ chính hãng có thông số tương đương SKF, FAG, NSK hay NTN, đội ngũ Bejako sẽ hỗ trợ bạn chọn đúng mã và giao hàng nhanh cho các nhà máy công nghiệp nặng.
