Vòng bi mâm xoay là một loại ổ trục đặc biệt dùng để chịu tải trọng kết hợp và cho phép quay chậm trong các thiết bị công nghiệp nặng. Thiết kế của nó cho phép xử lý đồng thời tải trọng hướng trục, hướng kính và mô men lật – điều mà vòng bi thông thường không thể đáp ứng.
Cấu tạo của vòng bi mâm xoay bao gồm hai vòng thép hợp kim (thường là 42CrMo hoặc 50Mn) với rãnh lăn được tôi cảm ứng đạt độ cứng 58–62 HRC để chống mài mòn. Các phần tử lăn (bi hoặc con lăn trụ) di chuyển trên rãnh cứng này, được cách đều bằng đệm phân cách (spacer/cage) nhằm giảm ma sát và nhiệt.
Tùy vào ứng dụng, vòng bi mâm xoay có thể thuộc loại tiếp xúc bốn điểm (bi cầu – linh hoạt, nhỏ gọn) hoặc con lăn chéo (con lăn đặt đan chéo 90° – siêu cứng vững, chính xác cao). Gioăng làm kín bằng NBR hoặc Viton bảo vệ chống bụi và nước – yếu tố sống còn trong môi trường công nghiệp khắc nghiệt.
Với thiết kế này, vòng bi mâm xoay là lựa chọn tối ưu cho các thiết bị yêu cầu xoay chính xác và tải trọng lớn như cần cẩu, tuabin gió, máy khoan hầm. Bạn nên xác định rõ loại tải và không gian lắp đặt trước khi lựa chọn loại vòng bi phù hợp.
Loại bi một dãy (Single-row Four Point Contact Ball) là dòng vòng bi mâm xoay phổ biến nhất do tính linh hoạt và chi phí thấp, nhưng chỉ phù hợp với tải trọng chủ yếu là lực dọc trục và mô-men nghiêng – không tối ưu cho tải hướng kính lớn.
Các loại vòng bi như ZWZ QWZ-SR hoặc Kaydon RK/HS/HT hoạt động tốt trong các ứng dụng quay gián đoạn như mâm xoay máy móc công nghiệp, bàn xoay robot.
Chúng có thể chịu được tốc độ khoảng 2,5 m/s, nhưng nếu tải hướng kính vượt quá 60% tải dọc trục, bi có thể trượt, gây mài mòn sớm. Mô-men xoắn khởi động tăng mạnh khi chịu mô-men nghiêng, với tỉ lệ ảnh hưởng gấp ~4,4 lần so với tải trục. Đây là điểm cần lưu ý khi thiết kế cho các thiết bị yêu cầu độ chính xác hoặc chuyển động mượt.
Trong các ứng dụng cần chi phí tối ưu và độ lắp ghép linh hoạt như bệ robot công nghiệp hoặc bàn xoay, loại bi này vẫn là lựa chọn tối ưu – miễn là hiểu rõ giới hạn tải và điều kiện vận hành.

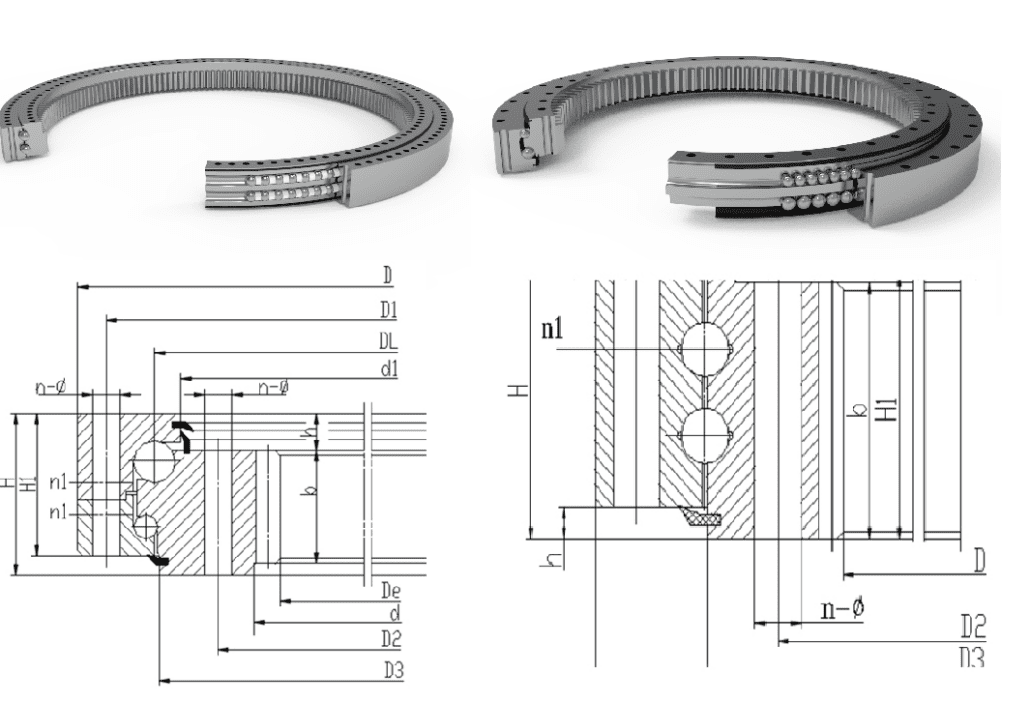

Vòng bi mâm xoay loại hai dãy bi được thiết kế để chịu tải trọng lớn về mô-men, lực hướng trục và lực hướng kính — là lựa chọn lý tưởng cho ngành công nghiệp nặng như cần cẩu, máy đào, và thiết bị nâng.
Dòng ZWZ 02 series cung cấp nhiều cấu hình răng trong, răng ngoài và không răng, với khả năng chịu nhiệt tốt và danh mục hơn 2.000 mã sản phẩm phù hợp nhiều yêu cầu kỹ thuật khác nhau. Lựa chọn đúng model cần dựa vào tính toán tải trọng động và tĩnh, có sẵn trong tài liệu kỹ thuật của ZWZ.
Với ứng dụng tải nặng, Kaydon HT series nổi bật nhờ thiết kế rãnh cong Gothic và bi lớn, tạo ra tiếp xúc 4 điểm giúp tăng độ bền và khả năng tải mô-men đến hơn 638.800 ft-lbs. Trái lại, Kaydon KH series ưu tiên độ chính xác, phù hợp thiết bị yêu cầu định vị lặp lại cao như radar, nhưng khả năng chịu tải mô-men thấp hơn.
Trong môi trường bụi hoặc ven biển, hiệu suất của cả hai thương hiệu phụ thuộc vào hệ thống phớt, vật liệu chống ăn mòn như 42CrMo hay 50Mn, và chế độ bảo trì đúng kỹ thuật.
Nếu bạn đang tìm giải pháp vòng bi mâm xoay phù hợp cho thiết bị tải nặng, đừng ngần ngại yêu cầu tư vấn kỹ thuật để chọn đúng model ngay từ đầu.
Loại vòng bi mâm xoay con lăn ba dãy được thiết kế để chịu tải mô men lớn nhất trong tất cả các dòng vòng bi hiện có, nhờ ba dãy con lăn riêng biệt phân chia tải trọng trục và tải trọng hướng kính một cách độc lập.
Cụ thể, hai dãy con lăn ngoài cùng xử lý tải trọng trục theo hai hướng ngược nhau, trong khi dãy con lăn giữa chịu tải trọng hướng kính. Thiết kế tiếp xúc bề mặt (không phải điểm tiếp xúc như vòng bi cầu) giúp phân tán tải trọng cực lớn trên diện tích lớn hơn, tăng khả năng chịu tải vượt trội.
Các dòng Kaydon TR và ZWZ 13 là ví dụ điển hình với khả năng kháng mô men lật vượt trội, đặc biệt phù hợp cho thiết bị có tay cần dài hoặc cấu trúc cao. Vật liệu chế tạo là thép hợp kim cường độ cao như 42CrMo, được tôi cảm ứng đến độ cứng HRC 55–60.
Ứng dụng trong công nghiệp nặng như cẩu ngoài khơi và stacker/reclaimer cho thấy vòng bi loại này có tuổi thọ thực tế từ 7 đến hơn 25 năm, đáp ứng yêu cầu hoạt động liên tục 100.000 giờ trong điều kiện tải nặng.
Với hiệu suất tải trọng tối đa trên mỗi đường kính, loại ba dãy con lăn là lựa chọn ưu tiên cho các hệ thống tải nặng, từ khai thác mỏ, cảng biển đến turbine gió ngoài khơi.

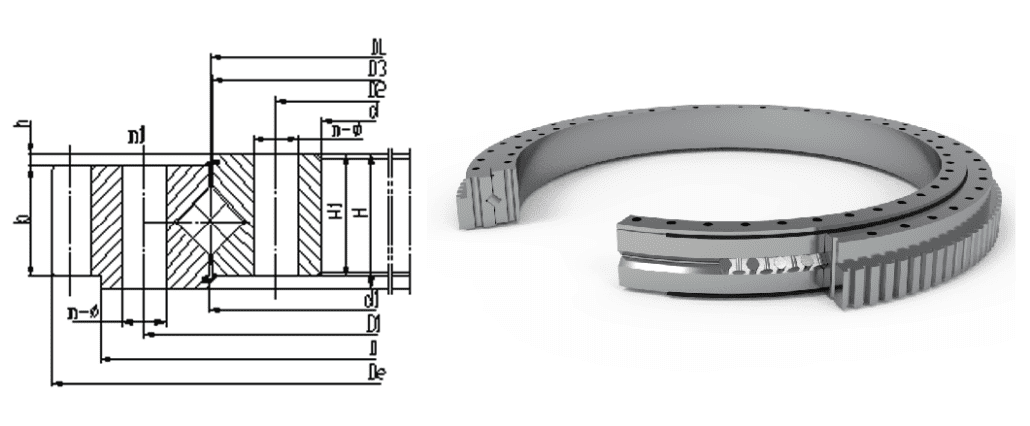

Vòng bi mâm xoay dạng con lăn chéo sử dụng thiết kế đặc biệt – các con lăn hình trụ xếp vuông góc xen kẽ trong rãnh hình chữ V – giúp chịu đồng thời ba loại tải: lực hướng trục, hướng kính và mô-men, đồng thời đạt độ cứng vững cao và sai số quay cực thấp.
Khác với vòng bi tiếp điểm bốn điểm, thiết kế con lăn chéo tạo tiếp xúc đường – không phải điểm – giúp phân bổ tải đều hơn và giảm biến dạng đàn hồi, đặc biệt hữu ích trong ứng dụng yêu cầu độ chính xác cao như bàn xoay CNC hay tháp pháo quân sự. Khi được đặt tải sơ bộ đúng cách, vòng bi hoàn toàn loại bỏ độ rơ và sai lệch khi quay.
Một ưu điểm khác là mô-men xoay thấp hơn so với vòng bi bi, vì mỗi con lăn chỉ chịu tải theo một hướng. Tuy nhiên, điều này cũng đồng nghĩa khả năng chịu tải mô-men và lực dọc trục giảm so với vòng bi bốn điểm cùng kích thước.
Lưu ý: tải sơ bộ càng cao thì độ cứng càng lớn, nhưng cũng làm tăng ma sát và ứng suất tiếp xúc – có thể rút ngắn tuổi thọ vòng bi đến 50% nếu không tối ưu. Nghiên cứu cho thấy, một vòng bi chéo 70mm dưới tải 550 kgf có thể đạt ~2 triệu chu kỳ trước khi mòn đáng kể. Do đó, lựa chọn tải sơ bộ lý tưởng (~0.5 lần tải tương đương dọc trục) là yếu tố quyết định độ bền và hiệu suất của vòng bi mâm xoay chéo trong môi trường công nghiệp nặng.
Vòng bi mâm xoay dạng wire-race là lựa chọn ưu việt trong các tình huống đòi hỏi nhẹ, bền và khả năng tùy biến cao. Chúng thường được sử dụng thay cho vòng bi vòng đặc bằng thép trong môi trường hàng không và quốc phòng nhờ kết cấu độc đáo dây thép tôi cứng gắn vào vòng đỡ nhẹ bằng nhôm hoặc vật liệu composite.
Trong ngành hàng không, vòng bi wire-race giảm tới 60–65% trọng lượng, phù hợp với các cụm radar, thiết bị ngắm quang học hay gimbal drone. Đặc biệt, tính tương thích nhiệt giữa khung nhôm và vòng bi giúp tránh hiện tượng bó kẹt do giãn nở nhiệt khi thay đổi độ cao đột ngột. Ngoài ra, thiết kế này chịu được biến dạng nhẹ, không yêu cầu mặt lắp đặt hoàn hảo như vòng đặc thép.
Trong lĩnh vực quốc phòng hải quân, vòng wire-race nổi bật nhờ khả năng giảm rung động và chống ăn mòn. Nhôm có mô-đun đàn hồi thấp giúp hấp thụ rung chấn, giảm "nhiễu cơ học" trong hệ thống sonar. Vật liệu chống gỉ như inox và hợp kim nhôm tạo nên hệ thống tự chống ăn mòn, không cần phủ ngoài như vòng bi thép.
Tuy nhiên, người dùng cần lưu ý nguy cơ mỏi vật liệu, ăn mòn điện hóa, và hiện tượng mài mòn khe lắp theo thời gian. Bù lại, dễ bảo trì là ưu điểm lớn—chỉ cần thay dây, không cần thay toàn bộ cụm.
Các loại vòng bi mâm xoay chuyên dùng cho năng lượng gió phải đáp ứng yêu cầu khắt khe về tải trọng, độ bền và tiêu chuẩn quốc tế.
ZWZ và Kaydon là hai thương hiệu tiêu biểu trong lĩnh vực này. ZWZ cung cấp dòng vòng bi cho năng lượng gió với kích thước lớn như HSW4500D (Ø4754 mm), phù hợp cho turbine 5 MW trở lên, trong khi Kaydon nổi bật với khả năng chịu tải moment lớn và vận hành tốt ở -40°C.
Tùy vào đường kính rotor và công suất turbine (ví dụ: từ 200 kW đến 5 MW), kỹ sư cần lựa chọn vòng bi mâm xoay đúng loại – từ 4 điểm tiếp xúc đến vòng bi con lăn chéo – để đảm bảo tối ưu hóa hiệu suất và độ tin cậy.
Cả hai hãng đều hướng đến thiết kế tuổi thọ cao và chứng nhận quốc tế như IEC 61400, DNV, và TÜV Rheinland, giúp doanh nghiệp yên tâm về độ an toàn và khả năng tích hợp vào các thị trường châu Âu và châu Á.
Tìm hiểu chi tiết các dòng sản phẩm vòng bi mâm xoay ZWZ chính hãng, phù hợp cho mọi ứng dụng công nghiệp nặng.
Vòng bi mâm xoay ZWZ nổi bật với độ cứng bề mặt cao, chiều sâu tôi cứng ≥ 3.5 mm và thép hợp kim ZWZ15, giúp tăng khả năng chịu tải và tuổi thọ trong môi trường công nghiệp nặng.
So với SKF và Kaydon, ZWZ tập trung vào phân khúc đường kính phổ biến (120 mm – 4.9 m), phù hợp với máy công trình, cần cẩu, tua-bin gió – những ứng dụng chủ lực trong công nghiệp nặng. Dù không vượt trội về đường kính tối đa như SKF (18 m) hay Kaydon (7.2 m), nhưng ZWZ đạt độ cứng raceway 55–62 HRC và chiều sâu tôi cứng ≥ 3.5 mm, cho hiệu suất tải tĩnh cao hơn nhờ giảm rủi ro tróc bề mặt.
Đặc biệt, nhờ chuyển giao công nghệ từ KRW Leipzig và liên doanh với SKF, ZWZ tích hợp FEA (phân tích phần tử hữu hạn) và công nghệ ESR (luyện kim điện xỉ) vào quy trình sản xuất. Kết quả là ZWZ không chỉ cạnh tranh về giá mà còn cung cấp các giải pháp vòng bi "tối ưu theo ứng dụng", phù hợp cho cả doanh nghiệp SME lẫn các nhà máy lớn yêu cầu kỹ thuật cao.
Nếu bạn đang tìm kiếm dòng vòng bi mâm xoay vừa bền vừa tối ưu chi phí bảo trì – ZWZ là lựa chọn đáng để cân nhắc.
.jpg)
Vòng bi mâm xoay được ứng dụng rộng rãi trong công nghiệp nặng nhờ khả năng chịu tải đa hướng và cấu hình linh hoạt. Tùy vào yêu cầu tải trọng, độ chính xác, và điều kiện môi trường, mỗi ngành chọn loại vòng bi khác nhau để tối ưu hiệu suất và chi phí.
Trong xây dựng, loại 4 điểm tiếp xúc hoặc cross-roller thường được dùng cho máy xúc và cần cẩu, giúp xử lý đồng thời tải trọng hướng trục, xuyên tâm và mô men. Ngành khai khoáng ưu tiên vòng bi 3 dãy con lăn vì khả năng chịu tải va đập cực lớn, lý tưởng cho stacker-reclaimer hay băng tải. Ngành năng lượng gió chọn vòng bi 4 điểm cho hệ thống xoay hướng (yaw), và bi đôi cho điều chỉnh cánh (pitch), đảm bảo độ cứng và độ tin cậy cao trong môi trường khắc nghiệt. Với robot và máy công cụ, vòng bi cross-roller mang lại độ chính xác cao, còn trong ngành quốc phòng và radar, thiết kế nhẹ như wire race giúp giảm trọng lượng mà vẫn bền bỉ.
Tùy mục tiêu đầu tư, doanh nghiệp có thể chọn ZWZ để tiết kiệm chi phí ban đầu cho các ứng dụng dễ tiếp cận, hoặc SKF/Kaydon cho các hệ thống tải trọng lớn, khó bảo trì – nơi vòng đời dài và độ tin cậy là yếu tố then chốt. Đây chính là chìa khóa để tối ưu ROI trong từng ngành.
Để chọn vòng bi mâm xoay phù hợp tải trọng và môi trường, cần đánh giá theo 4 yếu tố: tải trọng, tốc độ quay, điều kiện môi trường và cấu hình bánh răng.
Trước hết, tải trọng là yếu tố quyết định. Hãy tính toán mô-men nghiêng do tải ở đầu cần và xác định rõ tải trọng trục dọc (axial) lẫn ngang (radial). Đồng thời, phân biệt tải tĩnh (gió bão khi không hoạt động) và tải động (vận hành thực tế) để tránh biến dạng ổ lăn.
Tiếp theo, tốc độ quay và chu kỳ làm việc cũng ảnh hưởng đến cấu trúc vòng bi. Ứng dụng dao động (quay tới lui dưới 360°) cần bôi trơn đặc biệt để chống ăn mòn tĩnh. Trong môi trường bụi, ẩm, nhiệt độ cực đoan hoặc gần biển, hãy chọn vòng bi có phớt chắn bụi và vật liệu chịu nhiệt/chống ăn mòn như Viton hoặc mạ kẽm.
Cuối cùng, chọn loại bánh răng phù hợp: bánh răng trong giúp gọn thiết kế, bánh răng ngoài dễ bảo trì, không răng thì dùng dẫn động ngoài. Hãy đảm bảo răng chịu được mô-men xoắn và tải sốc khi khởi động hoặc dừng đột ngột.
Gợi ý chuyên sâu: Bejako – đối tác chiến lược của ZWZ – hỗ trợ mô phỏng Romax và tư vấn kỹ thuật tại chỗ, giúp bạn chọn đúng vòng bi ngay từ đầu, tránh sai sót và tối ưu chi phí vận hành .
Đừng để sai sót trong lựa chọn vòng bi làm ảnh hưởng đến vận hành. Kết nối với chuyên gia Bejako ngay!
Việc hiểu rõ đặc điểm của từng loại vòng bi mâm xoay sẽ giúp nhà máy của bạn hoạt động ổn định và hiệu quả hơn, dù trong môi trường tải nặng hay yêu cầu chuyển động liên tục. Tại Bejako, chúng tôi không chỉ cung cấp sản phẩm ZWZ chính hãng mà còn hỗ trợ kỹ thuật giúp bạn chọn đúng model, đúng nhu cầu. Trải nghiệm sự an tâm từ khâu chọn lựa đến lắp đặt tại https://bejako.vn — nơi hiệu suất vận hành bắt đầu từ từng chi tiết.
