Mãt; vòng bi OEM Danieli là mã định danh phụ tùng trong hồ sơ thiết bị Danieli, dùng để xác định chi tiết cần bảo trì hoặc thay thế. Tuy nhiên, mã này không nhất thiết trùng với mã vòng bi của nhà sản xuất gốc.
Trong tài liệu kỹ thuật Danieli, cần phân biệt bốn loại mã:
Ví dụ, mã 0.003223.E được ghi nhận cùng bản vẽ lắp 8.141414.X/A08 trong danh mục phụ tùng Danieli công khai. Đây là ví dụ phân biệt mã phụ tùng với mã bản vẽ, không phải mã vòng bi đã xác nhận tương đương ZWZ.
Trước khi tra mã Danieli sang ZWZ, bộ phận bảo trì cần xác định mã phụ tùng, model thiết bị, vị trí lắp, bản vẽ và phiên bản sửa đổi, cùng mã vòng bi gốc nếu có.
Không thể suy ra chính xác chủng loại, kích thước hoặc khả năng thay thế chỉ từ cấu trúc mã Danieli. Việc lựa chọn vòng bi ZWZ cần tiếp tục đối chiếu kích thước, tải trọng, khe hở, độ chính xác và điều kiện vận hành.
Danieli cũng duy trì dịch vụ cung cấp phụ tùng OEM để hỗ trợ xác định phụ tùng theo hồ sơ thiết bị.
Để xác định đúng mã vòng bi OEM Danieli, cần truy vết từ thiết bị, cụm lắp ráp, vị trí chi tiết đến mã phụ tùng và phiên bản bản vẽ. Chỉ sau bước này mới có cơ sở tìm mã vòng bi ZWZ thay thế.
Quy trình kiểm tra gồm 7 bước:
1. Xác định thiết bị: Đọc nhãn máy, model, số hiệu thiết bị và mã hợp đồng để tránh nhầm giữa các dây chuyền cán thép có cấu hình khác nhau.
2. Tìm bản vẽ cụm lắp ráp (Assembly Drawing): Xác định cụm chứa vòng bi, chẳng hạn gối đỡ trục cán, hộp giảm tốc hoặc cụm trục.
3. Đối chiếu vị trí chi tiết (Item/Pos.): Tìm số vị trí trên bản vẽ, sau đó đối chiếu với bảng kê vật tư (BOM) để xác định đúng dòng phụ tùng.
4. Xác nhận Part Number: Ghi đầy đủ mã Danieli, mô tả, số lượng và thông số vòng bi. Đặc biệt chú ý hậu tố vì có thể thể hiện khe hở trong, độ chính xác hoặc cấu tạo đặc biệt.
5. Kiểm tra phiên bản bản vẽ (Revision): Đối chiếu phiên bản BOM với bản vẽ và hồ sơ thay đổi kỹ thuật. Nếu không thống nhất, cần xác minh trước khi tiếp tục.
6. Xác định vị trí lắp: Kiểm tra vòng bi phía định vị hoặc phía tự do, kiểu lắp, hướng lắp và yêu cầu bôi trơn.
7. Đối chiếu trước khi chọn ZWZ: Kiểm tra kích thước, tải trọng, tốc độ, khe hở và điều kiện vận hành với tài liệu kỹ thuật của nhà sản xuất.
Lưu ý: Trùng kích thước hoặc mã cơ bản không đồng nghĩa tương thích kỹ thuật. Nếu thiếu phiên bản bản vẽ hoặc thông số lắp đặt, cần xác minh với bộ phận kỹ thuật hoặc Danieli trước khi phê duyệt mã thay thế.
Để chọn vòng bi ZWZ thay thế tại một vị trí trên máy Danieli, cần xác định loại ổ hiện hữu, hướng tải, kích thước lắp và điều kiện vận hành. Trùng kích thước không đồng nghĩa với tương đương kỹ thuật.

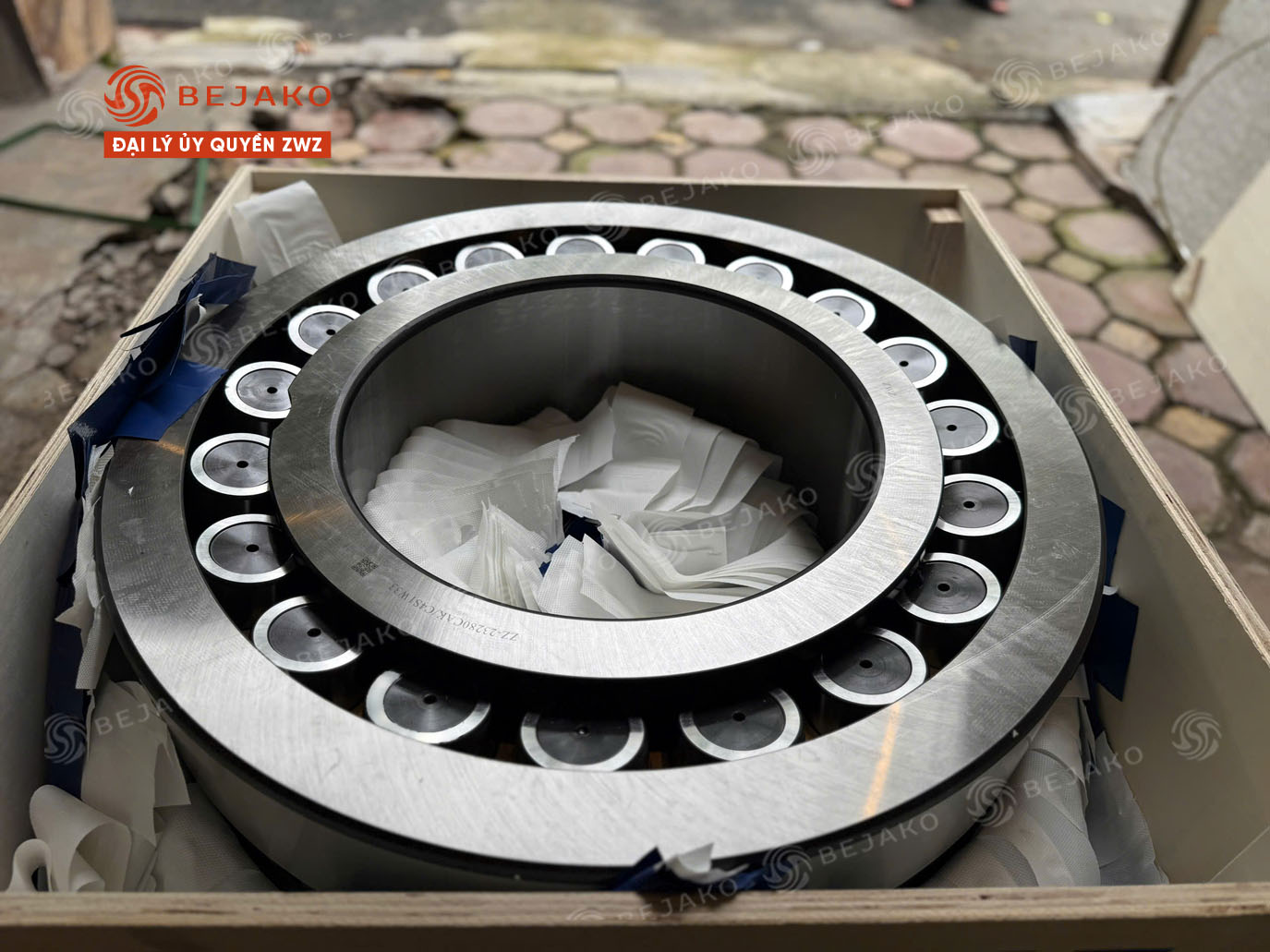

Với các vị trí sử dụng vòng bi lăn, có thể xem xét cấu hình theo đặc tính tải:
Sau khi xác định loại ổ, cần đối chiếu bản vẽ Danieli với danh mục ZWZ về đường kính trong (d), đường kính ngoài (D), bề rộng, tải động Cr, tải tĩnh C0r, tốc độ giới hạn, khe hở, dung sai, kết cấu lồng và phương pháp bôi trơn. Tuổi thọ định mức cần được kiểm tra theo ISO 281.

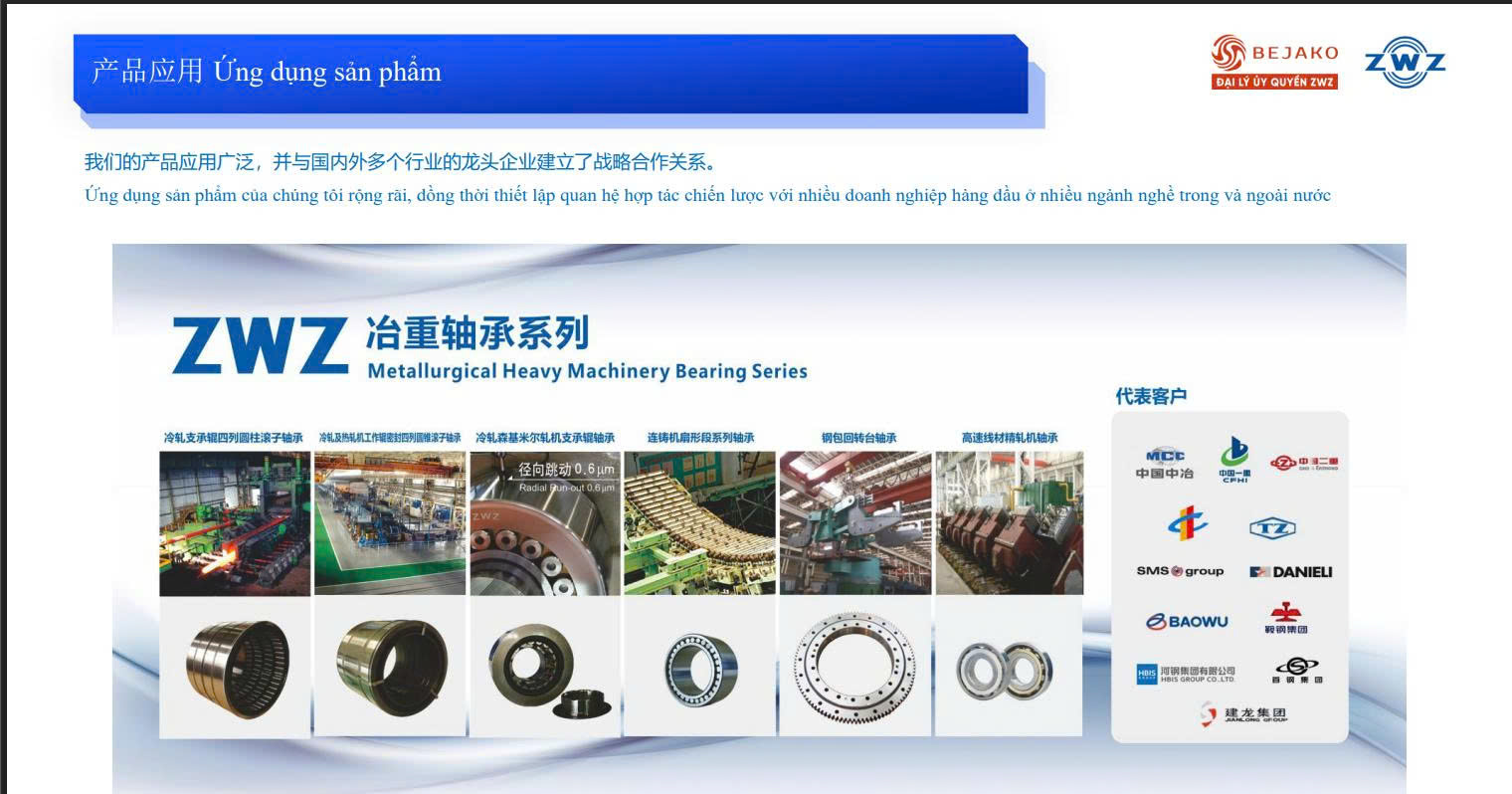

Ngoài danh mục vòng bi tiêu chuẩn, ZWZ còn công bố các giải pháp ứng dụng cho nhiều công đoạn luyện kim, từ đúc liên tục, cán nóng đến cán nguội và cán thép thanh, thép dây. Điểm đáng chú ý là yêu cầu kỹ thuật được phân biệt theo vị trí máy. Chẳng hạn, tài liệu ZWZ về máy cán tấm nguội đề cập độ chính xác P5, phương pháp bôi trơn theo cụm trục, cũng như kết cấu vòng trong có lượng dư mài và yêu cầu xác định khe hở sau mài. Những đặc điểm này cho thấy việc đánh giá vòng bi cần đi sâu vào cấu hình lắp thực tế, không dừng ở mã hoặc kích thước danh nghĩa.
Riêng vị trí trục cán đỡ (back-up roll) sử dụng ổ trượt màng dầu DanOil, không được quy đổi trực tiếp sang vòng bi lăn ZWZ.
Trước khi chốt mã thay thế, bộ phận bảo trì cần cung cấp mã OEM, bản vẽ cụm ổ, dữ liệu tải, tốc độ và điều kiện bôi trơn để xác nhận tương thích kỹ thuật.
.jpg)
| STT | Mã Vòng Bi ZWZ Tương Đương | Mã Vòng Bi SKF Tương Đương | Mã Vòng Bi NSK Tương Đương |
|---|---|---|---|
| 1 | ZWZ 23244 CC/W33 | SKF 23244 CC/W33 | NSK 23244 CAM E4 |
| 2 | ZWZ 32036 X | SKF 32036 X | NSK 32036 X |
| 3 | ZWZ NU 2226 E/M | SKF NU 2226 ECMA | NSK NU 2226 EM |
| 4 | ZWZ 22332 CC/W33 | SKF 22332 CC/W33 | NSK 22332 CAM E4 |
| 5 | ZWZ 3806/220 | SKF BT4B 328012 | NSK 220KV3201 |
| 6 | ZWZ 7322 B/DF | SKF 7322 BECBD | NSK 7322 B DF |
| 7 | ZWZ 24136 CA/W33 | SKF 24136 CA/W33 | NSK 24136 CAM E4 |
| 8 | ZWZ NJ 326 E/C3 | SKF NJ 326 ECP/C3 | NSK NJ 326 EM C3 |
| 9 | ZWZ 29424 M | SKF 29424 E | NSK 29424 M |
| 10 | ZWZ 6326 C3 | SKF 6326/C3 | NSK 6326 C3 |
Gửi mã sản phẩm, hình ảnh hoặc thông số kỹ thuật. Chúng tôi hỗ trợ kiểm tra mã và tư vấn trước khi báo giá.
Mã vòng bi ZWZ chỉ được phê duyệt thay thế trên thiết bị Danieli khi đáp ứng đầy đủ yêu cầu kỹ thuật tại vị trí lắp và có xác nhận của các bên có thẩm quyền, bao gồm OEM khi cần thiết. Nếu thiếu thông số hoặc hồ sơ xác nhận, mã ZWZ vẫn chỉ là ứng viên cần thẩm định. Bộ phận Bảo trì và Vật tư nên lập bảng đối chiếu từ mã Danieli và bản vẽ gốc trước khi quyết định mua hoặc đưa vào danh mục dự phòng.
