Vòng Bi 4 Dãy Trục Cán Danieli: Mã ZWZ Tương Đương SKF/NSK [Bảng Tra]

249 lượt xem

Vòng bi 4 dãy trục cán Danieli cần được đối chiếu theo cấu hình thiết bị và điều kiện vận hành thực tế trước khi lựa chọn mã ZWZ thay thế SKF hoặc NSK. Mã tham chiếu và kích thước d × D × B là cơ sở tra cứu ban đầu, nhưng chưa đủ để xác nhận khả năng lắp thay trực tiếp. Đội ngũ bảo trì cần kiểm tra thêm cấu trúc bên trong, khe hở, dung sai lắp ghép, khả năng chịu tải và hệ bôi trơn để lựa chọn vòng bi phù hợp, hạn chế rủi ro dừng máy ngoài kế hoạch.

Vòng bi 4 dãy được sử dụng ở những vị trí cổ trục cán Danieli?

Vòng bi 4 dãy có thể được sử dụng tại cổ trục cán làm việc (work roll), trục cán trung gian (intermediate roll) và trục cán chống (back-up roll) trong dây chuyền Danieli, tùy cấu hình máy và phương án chịu tải.

Theo tài liệu kỹ thuật của SKF, hai kết cấu cần phân biệt gồm:

  • Vòng bi đũa trụ 4 dãy: chịu tải hướng kính lớn nhưng không định vị trục theo chiều dọc, cần kết hợp vòng bi chịu lực dọc trục riêng.
  • Vòng bi đũa côn 4 dãy: chịu đồng thời tải hướng kính và hướng trục hai chiều, có thể đảm nhiệm chức năng định vị trục.

Ở trục cán làm việc, cả hai kết cấu đều có thể được sử dụng. Trục cán trung gian phụ thuộc thiết kế giá cán nhiều trục; trục cán chống cũng có thể sử dụng vòng bi đũa trụ 4 dãy kết hợp ổ chịu lực dọc trục.

Tuy nhiên, không phải mọi cổ trục cán chống Danieli đều dùng vòng bi lăn. Danieli còn sử dụng ổ trượt màng dầu DanOil, loại không có con lăn nên không thuộc phạm vi đối chiếu mã vòng bi ZWZ–SKF/NSK.

Khi tra mã thay thế, đội bảo trì cần kiểm tra bản vẽ gối đỡ trục cán (chock), danh mục vật tư (BOM) và mã vòng bi hiện hữu để xác nhận đúng kết cấu trước khi đối chiếu ZWZ–SKF/NSK.

Đây cũng là điểm cần phân biệt khi đánh giá ZWZ cho hệ trục cán Danieli: không chỉ tìm một vòng bi có kích thước tương đương, mà cần xác định giải pháp phù hợp với yêu cầu thực tế của cụm máy. ZWZ có nền tảng nghiên cứu, thiết kế và chế tạo vòng bi cho thiết bị công nghiệp, cho phép tiếp cận bài toán từ cả phương án sản phẩm tiêu chuẩn lẫn khả năng nghiên cứu cấu hình theo yêu cầu cụ thể.

Với từng vị trí cổ trục cán, Bejako có thể tiếp nhận bản vẽ, mã vòng bi và thông số vận hành để đối chiếu với danh mục ZWZ. Nếu mã tiêu chuẩn chưa đáp ứng đầy đủ yêu cầu, hồ sơ kỹ thuật có thể được chuyển đến nhà sản xuất để xem xét khả năng phát triển phương án chuyên biệt. Mọi phương án đều phải được kiểm chứng và phê duyệt trước khi đưa vào vận hành.


Tải trọng cực đại ở cổ trục cán Danieli ảnh hưởng thế nào đến lựa chọn vòng bi?

Tải trọng cực đại tại cổ trục cán Danieli quyết định yêu cầu chịu tải và an toàn tiếp xúc của vòng bi 4 dãy, nhưng không thể dùng riêng tải đỉnh để đánh giá tuổi thọ. Cần kiểm tra độc lập khả năng chịu tải động, tải tĩnh và điều kiện vận hành.

Theo phương pháp tính tuổi thọ ISO 281, vòng bi con lăn được đánh giá bằng:

L10 = (C/P)10/3

Trong đó, C là tải trọng động cơ bản, P là tải tương đương động và L10 là tuổi thọ cơ bản tính bằng triệu vòng quay. Khi tải P tăng, tuổi thọ mỏi tính toán giảm theo lũy thừa 10/3. Tuy nhiên, bôi trơn, nhiễm bẩn và nhiệt độ cũng ảnh hưởng đến tuổi thọ thực tế.

Kết cấu vòng bi quyết định cách tiếp nhận lực:

  • Vòng bi trụ 4 dãy: chịu tải hướng tâm lớn; lực dọc trục cần được tiếp nhận bởi kết cấu đỡ riêng.
  • Vòng bi côn 4 dãy: có thể chịu đồng thời lực hướng tâm và dọc trục; phải tính tải tương đương theo hệ số của từng mã vòng bi.

Với tải va đập khi cán hoặc khởi động dưới tải, cần kiểm tra thêm hệ số an toàn tĩnh s0=C0/P0, nhằm hạn chế nguy cơ biến dạng vĩnh cửu tại bề mặt tiếp xúc.

Chỉ số C,C0 và kích thước danh mục không phải giới hạn tải an toàn tuyệt đối.

Khi đối chiếu mã ZWZ, đội bảo trì cần lập hồ sơ tải theo từng chế độ cán, tải đỉnh, tốc độ, bôi trơn và dung sai lắp. Đây cũng là các đầu vào cần thiết nếu đề nghị nhà sản xuất đánh giá sâu hơn về phương án vòng bi chịu tải nặng.

Nền tảng nghiên cứu, thiết kế và thử nghiệm vòng bi cỡ lớn mà ZWZ công bố là cơ sở để xem xét hướng phối hợp kỹ thuật này, thay vì chỉ so kích thước.

Cấu tạo vòng bi trụ và côn 4 dãy ZWZ khác nhau thế nào?

Vòng bi con lăn trụ 4 dãy ZWZ (FC/FCD/FCDP) chủ yếu chịu tải hướng tâm, còn vòng bi con lăn côn 4 dãy (380000) chịu đồng thời tải hướng tâm và dọc trục. Khác biệt về hình dạng con lăn và kết cấu rãnh lăn quyết định khả năng định vị trục cán, phương án lắp ghép và điều chỉnh khe hở.

Tiêu chí Con lăn trụ 4 dãy FC/FCD/FCDP Con lăn côn 4 dãy 380000
Kết cấu Bốn dãy con lăn trụ; FC có vòng trong nguyên khối, FCD/FCDP có vòng trong tách đôi Bốn dãy con lăn côn, nhiều vòng trong/ngoài và vòng đệm
Khả năng chịu tải Tải hướng tâm lớn, không chịu tải dọc trục Tải hướng tâm lớn kết hợp tải dọc trục
Định vị trục Cần vòng bi đỡ dọc trục riêng Có khả năng định vị dọc trục theo bố trí thiết kế
Tốc độ Thường có giới hạn tốc độ cao hơn Thường có giới hạn tốc độ thấp hơn
Lắp ráp Kiểm soát độ dôi và khe hở hướng tâm Điều chỉnh khe hở bằng vòng đệm
Ứng dụng Cụm trục có hệ đỡ dọc riêng Cụm trục cần chịu tải kết hợp

Với trục cán Danieli, cần kiểm tra sơ đồ chịu tải và định vị trục trước khi chọn dòng ZWZ.

Công nghệ luyện thép tinh khiết của ZWZ giúp tăng tuổi thọ mỏi cổ trục như thế nào?

Tuổi thọ mỏi của vòng bi 4 dãy ZWZ dùng cho trục cán phụ thuộc vào độ sạch thép, tổ chức tế vi, độ cứng sau xử lý nhiệt và trạng thái ứng suất dư. Những yếu tố này chi phối khả năng khởi phát và phát triển vết nứt dưới tải trọng lặp.

Nghiên cứu về thép vòng bi 100Cr6 (AISI 52100) cho thấy độ cứng sau nhiệt luyện là yếu tố chi phối khả năng chịu áp suất tiếp xúc Hertz, tiếp đến là độ sạch thép. Tạp chất phi kim loại có thể tạo điểm tập trung ứng suất dưới bề mặt, hình thành vết nứt mỏi và dẫn đến bong tróc rãnh lăn. Tổ chức martensite hoặc bainite cùng trạng thái ứng suất dư cũng ảnh hưởng đến quá trình phát triển hư hỏng.

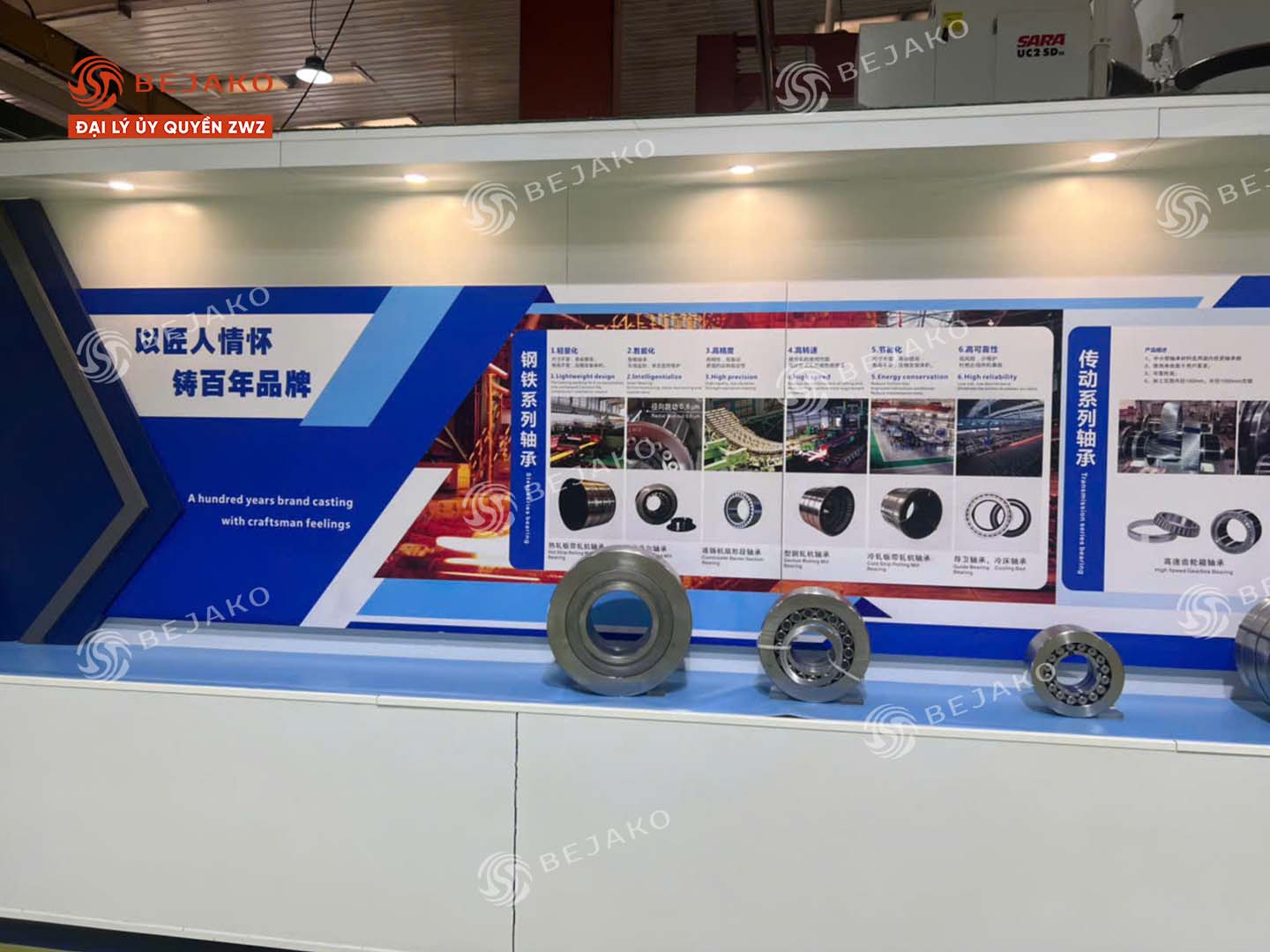

Với ZWZ, đánh giá vòng bi trục cán không chỉ dừng ở danh mục kích thước và tải trọng. Hãng công bố trung tâm nghiên cứu kỹ thuật vòng bi cỡ lớn tại Đại Liên, tập trung vào thiết kế, nghiên cứu vật liệu và thử nghiệm vòng bi chính xác, chịu tải nặng.

ZWZ cũng công bố khả năng phát triển vòng bi chuyên biệt theo yêu cầu khách hàng trong ứng dụng xe năng lượng mới, cho thấy năng lực phát triển sản phẩm vượt ra ngoài việc cung cấp mã tiêu chuẩn.

Đối với cụm cổ trục cán Danieli, điều này mở ra hướng đề nghị hãng đánh giá yêu cầu kỹ thuật và khả năng cung cấp cấu hình phù hợp khi mã sẵn có chưa đáp ứng; không đồng nghĩa một cấu hình riêng cho Danieli đã được xác nhận.

Bảng tra mã ZWZ tương đương SKF/NSK cho vòng bi 4 dãy trục cán Danieli

STT Mã Vòng Bi ZWZ Tương Đương Mã Vòng Bi SKF Tương Đương Mã Vòng Bi NSK Tương Đương
11 ZWZ 3806/254 SKF BT4B 328220 NSK 254KV3801
12 ZWZ FC 5272260 SKF BC4B 320598 NSK 260RV3701
13 ZWZ 3806/304.8 SKF BT4B 332617 NSK 304.8KV4101
14 ZWZ FCDP 4056220 SKF SKF BC4B 322301 NSK 200RV2801
15 ZWZ 3810/200 SKF BT4B 328811 NSK 200KV2901
16 ZWZ FC 6084320 SKF BC4B 332904 NSK 320RV4401
17 ZWZ 3806/340 SKF BT4B 334088 NSK 340KV4801
18 ZWZ FCD 5476270 SKF BC4B 330910 NSK 270RV3801
19 ZWZ 3811/280 SKF BT4B 332091 NSK 280KV3901
20 ZWZ FC 3650180 SKF BC4B 320112 NSK 180RV2501

Liên hệ kỹ sư Bejako để nhận tư vấn lắp đặt cổ trục cán Danieli?

Gửi mã sản phẩm, hình ảnh hoặc thông số kỹ thuật. Chúng tôi hỗ trợ kiểm tra mã và tư vấn trước khi báo giá.

Quy trình tháo lắp vòng bi 4 dãy tại cổ trục cán Danieli cần kiểm tra những gì?

Quy trình tháo lắp vòng bi 4 dãy tại cổ trục cán Danieli cần kiểm soát an toàn thiết bị, thứ tự tháo lắp, dung sai cổ trục–gối đỡ, hướng vùng tải, bôi trơn và kết quả chạy thử.

1. Cô lập thiết bị: Dừng máy, khóa và gắn thẻ an toàn (LOTO), xả áp hệ thống. Cố định trục cán và gối đỡ (chock) trước khi tháo.

2. Đánh dấu chi tiết: Ghi mã vòng bi, vị trí lắp, thứ tự các dãy và hướng chịu tải. Với thiết kế ZWZ tương ứng, kiểm tra quy tắc luân chuyển vùng tải I → III → II → IV.

3. Tháo vòng bi: Tháo ngược trình tự lắp theo tài liệu kỹ thuật. Dùng dụng cụ chuyên dụng, không đóng trực tiếp lên phần tử lăn hoặc vòng cách.

4. Kiểm tra cổ trục và gối đỡ: Đo đường kính, độ tròn, độ côn, vai đỡ và dung sai lắp ghép. Kiểm tra vết mòn, nứt, gỉ và biến dạng.

5. Lắp lại: Làm sạch bề mặt, lắp đúng thứ tự, hướng vùng tải và độ khít theo bản vẽ. Không dùng lực bất thường để ép vòng bi.

6. Kiểm tra bôi trơn: Xác nhận đúng dầu/mỡ, đường cấp bôi trơn thông suốt và phớt kín không hư hỏng.

7. Nghiệm thu: Chạy thử, theo dõi nhiệt độ, độ rung, tiếng ồn và rò rỉ theo giới hạn kỹ thuật được phê duyệt.

Phát hiện nứt, bong tróc mỏi hoặc biến dạng nghiêm trọng phải dừng lắp và loại bỏ vòng bi hỏng. Sai dung sai hoặc nghi nhiễm bẩn phải được kiểm tra, xử lý và phê duyệt trước khi tiếp tục.

Việc lựa chọn vòng bi ZWZ cho trục cán Danieli chỉ nên được phê duyệt khi có đủ căn cứ kỹ thuật chứng minh khả năng tương thích với cụm cổ trục và gối đỡ hiện hữu. Nếu khác biệt về cấu hình, khe hở hoặc điều kiện vận hành chưa được làm rõ, cần đánh giá bổ sung trước khi đặt hàng và lắp đặt.

Đối với hệ cổ trục cán Danieli, lựa chọn ZWZ không nên dừng lại ở việc tìm một mã vòng bi thay thế có cùng kích thước. Mục tiêu là xác định phương án đáp ứng đầy đủ những yêu cầu kỹ thuật đã được kiểm tra và phê duyệt cho cụm máy.

Đội ngũ bảo trì có thể gửi mã vòng bi hiện hữu, bản vẽ cổ trục và gối đỡ, dữ liệu tải trọng, tốc độ và điều kiện vận hành cho Bejako. Trên cơ sở đó, Bejako hỗ trợ đối chiếu mã ZWZ tiêu chuẩn và tiếp nhận hồ sơ đề nghị nhà sản xuất đánh giá phương án kỹ thuật riêng nếu cấu hình hiện có chưa phù hợp.

Khả năng chế tạo, thông số cấu hình và phạm vi tương thích của phương án được đề xuất cần có xác nhận kỹ thuật trước khi đặt hàng, lắp đặt và nghiệm thu.
