Vòng bi lô sấy nứt toác thường bắt đầu từ ứng suất nhiệt, màng dầu mỏng hoặc độ dôi sai, không nên kết luận ngay là vòng bi yếu.
Ở lô sấy giấy, vòng trong chịu nhiệt từ hơi, dầu và trục cùng lúc. Case NSK trên dryer cylinder ghi nhận nứt vòng trong trong điều kiện nhiệt cao, đặc trưng cho fracture damage do nhiệt vận hành, không phải lỗi vật liệu được xác nhận.
IPPTA cũng mô tả SKF 23144 C/C/W33 có “full length crack” trên inner race và slipping trên sleeve, trong bối cảnh màng dầu thấp và khe hở tăng có thể kéo hỏng ổ. NSK Bearing Doctor liệt kê crack do excessive interference, tải lớn, va đập hoặc bán kính góc trục sai; riêng crack vòng trong có thể đến từ chênh nhiệt giữa trục và vòng trong .
SKF thống kê khoảng 36% hỏng sớm do bôi trơn sai và 14% do nhiễm bẩn, nên dầu bẩn, sai độ nhớt hoặc không tạo film đủ dày phải được kiểm trước khi đổi C3/C4.
| Điểm kiểm | Dấu hiệu cần soi |
|---|---|
| Dầu | Nhiệt dầu, độ nhớt, nhiễm nước/bẩn |
| Lắp | Độ dôi, sleeve, taper, journal |
| Nhiệt | Chênh nhiệt trục–vòng trong |
| Khe hở | C3/C4 sau lắp, không chỉ trước lắp |
Key Takeaway:
Đừng đổi sang C4 chỉ vì vòng bi nứt; hãy đo dầu, nhiệt và độ dôi trước.
Vị trí nứt trên vòng bi lô sấy thường cho biết vấn đề nằm ở khe hở vận hành quá nhỏ (C3 không đủ) hay khe hở vận hành quá lớn (C4 hoặc endplay quá mức).
Với lô sấy làm việc ở nhiệt độ hơi nước tới 180°C, các tài liệu của SKF, NSK, NTN và Timken cho thấy nứt vòng trong thường liên quan đến hiện tượng giảm khe hở do giãn nở nhiệt, trong khi hư hỏng trên con lăn và lồng bi thường xuất hiện khi khe hở vận hành quá lớn.
| Vị trí hư hỏng quan sát được | Dấu hiệu nhận biết | Chẩn đoán liên quan C3/C4 | Hành động khuyến nghị |
|---|---|---|---|
| Vòng trong xuất hiện vết nứt dọc hoặc nứt toàn chu vi | Nứt mặt lăn, nứt theo hướng trục, đổi màu nhiệt | Khe hở quá nhỏ. Trục lô sấy giãn nở nhanh hơn vòng trong làm fit trở nên quá chặt, sinh ứng suất vòng (hoop stress) | Xem xét chuyển từ C3 sang C4 nếu nhiệt độ vận hành cao và độ giảm khe hở lớn |
| Vòng ngoài nứt hoặc vỡ cục bộ | Vết nứt tại vị trí lắp ghép, biến dạng vòng ngoài | Thường không phải do C3/C4 trực tiếp mà do lắp lỏng hoặc dung sai housing sai | Kiểm tra độ chặt lắp ghép trước khi thay đổi cấp khe hở |
| Con lăn bị trượt, xuất hiện vệt cào xước hoặc scalloping | Vết lõm tuần hoàn trên raceway, bề mặt nhám | Khe hở quá lớn hoặc endplay quá mức làm con lăn mất dẫn hướng và trượt | Kiểm tra khe hở thực tế sau vận hành, không tăng từ C3 lên C4 nếu không có cơ sở nhiệt |
| Mòn mạnh ở túi lồng bi | Mòn đầu túi lồng, gãy đinh tán, nứt lồng | Dấu hiệu điển hình của độ rơ lớn và chuyển động con lăn quá mức | Đánh giá lại preload, endplay và độ tăng khe hở theo thời gian |
| Vết bong tróc kèm nứt nhỏ trên raceway | Flaking không đều, xuất hiện sớm | Có thể liên quan đến khe hở quá nhỏ hoặc độ dôi lắp ghép quá lớn làm giảm clearance vận hành | Kiểm tra độ giảm khe hở khi ép côn hoặc lắp chặt |
Lưu ý quan trọng: Trong lô sấy nhà máy giấy, dấu hiệu đáng lo nhất không phải là C4 quá lớn mà là C3 bị giảm xuống gần bằng 0 khi máy nóng lên. Nhiều trường hợp nứt vòng trong trên ổ đũa tang trống sấy 23144 cho thấy nguyên nhân chính là ứng suất nhiệt do fit quá chặt khi vận hành, không phải mỏi vật liệu. Ngược lại, các dấu vết scalloping, trượt con lăn và mòn lồng bi thường là tín hiệu của khe hở vận hành quá lớn hoặc endplay vượt giới hạn.
Key Takeaway: Nứt vòng trong thường cảnh báo khe hở vận hành quá nhỏ; hư hỏng con lăn và lồng bi thường cảnh báo khe hở quá lớn. Trước khi chuyển từ C3 sang C4 hoặc ngược lại, hãy xác định chính xác vị trí hư hỏng để tránh xử lý sai nguyên nhân gốc.
Đừng mặc định chọn C4 cho mọi lô sấy. Theo hướng dẫn OEM của SKF và FAG cho cụm lô sấy nhà máy giấy, khe hở C3 thường đủ khi nhiệt độ làm việc của vòng bi duy trì khoảng 105°C, môi chất gia nhiệt dưới 100°C, đường kính trục không quá 300 mm và mức giảm khe hở sau lắp vẫn duy trì trên 0,07 mm.
Ngược lại, C4 nên được ưu tiên khi vòng trong nóng lên nhanh hơn vòng ngoài, nhiệt độ vận hành vượt 130°C, hơi quá nhiệt đạt 165–225°C hoặc sử dụng các kiểu lắp ép chặt p6/r6 trên trục lớn. Các điều kiện này làm khe hở làm việc giảm đáng kể và có thể tạo tiền tải (preload) gây nứt vòng trong, bong tróc sớm hoặc quá nhiệt ổ lăn.
| Tiêu chí quyết định | C3 phù hợp | C4 nên cân nhắc |
|---|---|---|
| Nhiệt độ vòng bi | ≈ 105°C | 130–140°C |
| Nhiệt độ hơi | 140–150°C | 165–225°C |
| Đường kính trục | ≤ 300 mm | > 300 mm |
| Kiểu lắp | k6, m6 | p6, r6 |
| Giảm khe hở khi lắp | 0,045–0,060 mm | 0,060–0,090 mm |
| Khe hở dư sau lắp | ≥ 0,07 mm | ≥ 0,07 mm |
| Ứng dụng điển hình | Lô dẫn hướng, lô nỉ, lô ép | Lô sấy, Yankee, M.G. cylinder, thermo calender |
Một ví dụ điển hình là vòng bi tang trống tự lựa FAG 23140BK.MB.C4 dùng cho lô sấy nhiệt độ cao, với khe hở hướng kính ban đầu 260–340 μm nhằm tránh preload trong giai đoạn gia nhiệt. Đối với các lô sấy đường kính lớn từ 1.800 mm, trục từ 320–710 mm hoặc hệ thống sử dụng hơi quá nhiệt, C4 thường mang lại biên độ an toàn tốt hơn trong quá trình khởi động và vận hành liên tục.
Lưu ý quan trọng: C3 hay C4 không phải yếu tố quyết định duy nhất. Khe hở dư thực tế sau lắp đặt phải luôn được đo và xác nhận đạt tối thiểu 0,07 mm; nếu không, cả vòng bi C4 cũng vẫn có nguy cơ làm việc trong trạng thái preload gây hư hỏng sớm.
Chỉ gửi mã vòng bi cũ để đặt hàng là nguyên nhân phổ biến khiến vòng bi lô sấy bị nứt toác lặp lại sau vài tuần hoặc vài tháng vận hành. Trong các ca hỏng lặp lại được ghi nhận tại nhà máy giấy, nguyên nhân thường nằm ở dữ liệu kỹ thuật bị thiếu chứ không phải chất lượng vòng bi.
| Dữ liệu bắt buộc | Rủi ro nếu bỏ qua |
|---|---|
| Khe hở C3/C4 và hậu tố kỹ thuật | Chọn sai vòng bi thay thế |
| Nhiệt độ vận hành | Mất khe hở làm việc, sinh nhiệt |
| Độ đảo trục và gối đỡ | Nứt vòng trong, rung động cao |
| Dữ liệu hư hỏng thực tế | Lặp lại cùng cơ chế hỏng |
| RCA và nguồn gây hỏng | Thay mới nhưng vẫn hỏng tiếp |
Key Takeaway: Đừng đặt mua vòng bi chỉ dựa trên mã cũ. Muốn chấm dứt tình trạng nứt lặp lại ở lô sấy nhà máy giấy, cần xác nhận đồng thời dữ liệu nhận dạng, điều kiện vận hành, độ chính xác cơ khí, bằng chứng hư hỏng và nguyên nhân gốc trước khi chọn vòng bi thay thế.

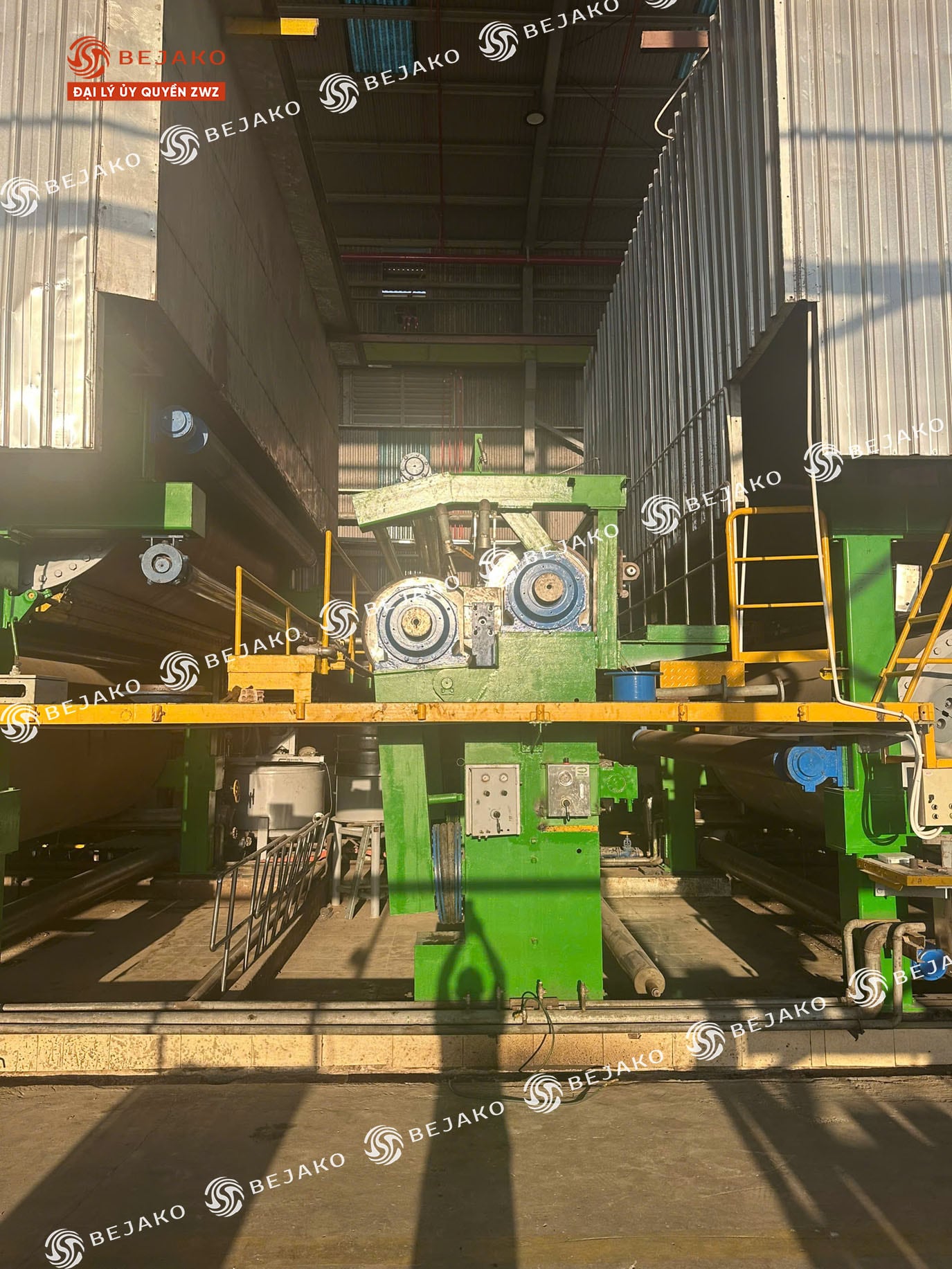

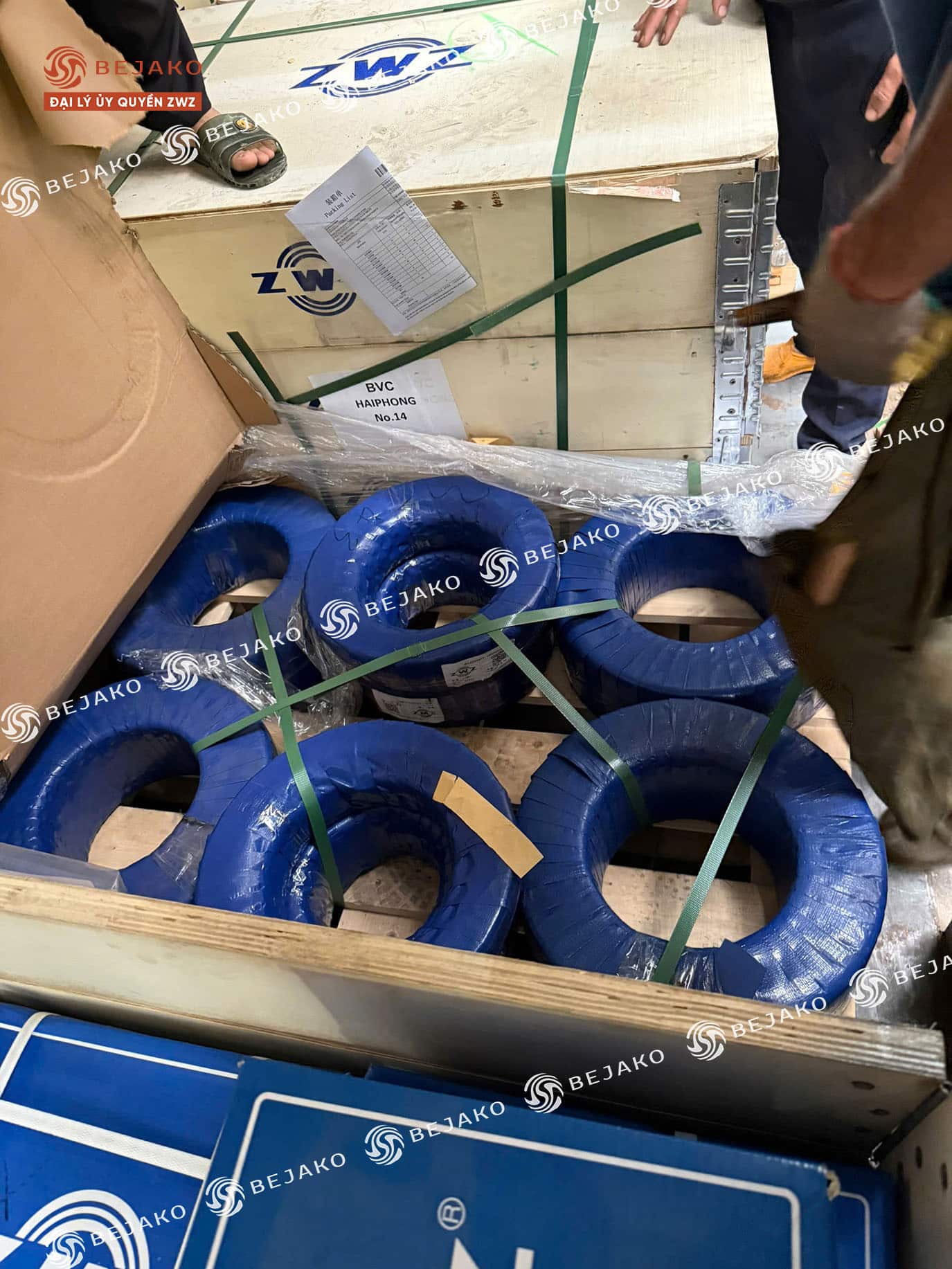

ZWZ hợp lý khi cần nguồn thay nhanh cho lô sấy, nhưng chưa nên chốt nếu chưa xác minh khe hở C3/C4, cage, dung sai và bôi trơn.
ZWZ có cơ sở tham chiếu cho ngành giấy: hãng công bố hơn 20 sản phẩm vòng bi giấy tại China International Paper Science and Technology Exhibition 2024, dùng trong sản xuất bột giấy–giấy và khu hoàn thiện/gia công máy giấy.
Tuy nhiên, thay thương hiệu không phải chỉ “đúng kích thước là lắp”: Timken ghi rõ tài liệu interchange chỉ là hướng dẫn, không bảo đảm mọi kích thước và thông số giống hệt (Timken, 2020 - interchange guide). SKF cũng cảnh báo bảng đổi mã chỉ dùng như guideline vì ký hiệu nhà sản xuất có thể thay đổi (SKF, 2022 - super-precision interchange).
| Quyết định | Chọn ZWZ khi | Chưa nên chốt khi |
|---|---|---|
| Cung ứng | SKF/FAG/NSK lead time dài | Chưa kiểm CO/CQ, nguồn chính hãng |
| Kỹ thuật | Đã khớp C3/C4, cage, P-class, mỡ | Chỉ so theo bore/OD/width |
| Hỏng nứt | Có bằng chứng do sai hàng/thiếu hàng | Chưa loại trừ lắp ép, nhiệt, lệch tâm |
Key Takeaway: ZWZ là phương án đáng xét, không phải phương án chốt nhanh; hãy duyệt theo checklist kỹ thuật trước khi thay vòng bi lô sấy.
C3 hay C4 không có đáp án chung cho mọi lô sấy. Chọn sai khe hở có thể khiến vòng bi tăng nhiệt, nứt vòng trong hoặc giảm tuổi thọ dù dùng đúng thương hiệu. Trước khi đặt hàng, hãy kiểm tra tải, nhiệt độ vận hành, kiểu lắp ghép và lịch sử hư hỏng thực tế của thiết bị. Nếu cần đánh giá nhanh ứng dụng lô sấy nhà máy giấy và đề xuất vòng bi ZWZ phù hợp, liên hệ Bejako tại https://bejako.vn/ để được hỗ trợ kỹ thuật và cung ứng nhanh.
