Máy nghiền đứng Sinoma TRM có dải tải từ TRM14.2 132-155 kW đến TRM53.4 3600-4000 kW; TRM28.3 đã đạt 800-1250 kW. Vì vậy, báo giá vòng bi máy nghiền đứng Sinoma theo tên máy là rủi ro khi chưa khóa vị trí: roller, table, gearbox, pinion, separator hoặc hydraulic unit.
| Ngưỡng quyết định | Dữ liệu cần khóa | Rủi ro nếu thiếu |
|---|---|---|
| TRM14.2 | Model + công suất | Sai thấp hơn |
| TRM22-TRM28/32 | Vị trí + phía lắp | Sai mã, sai tồn kho |
| TRM28.3 trở lên | Vibration, nhiệt, dầu, bụi | Sai cụm roller/gearbox/pinion |
| Môi trường bụi/nhiệt/rung | Seal side, lubrication, shock pulse | Chọn nhầm vòng bi chung |
Key Takeaway: Đừng chốt mã theo “vertical mill”. Chốt TRM model, công suất, vị trí lắp và tín hiệu hiện trường trước báo giá.
Vòng bi máy nghiền đứng Sinoma không chỉ nằm ở cụm con lăn nghiền mà còn xuất hiện tại 6 khu vực chính gồm: con lăn nghiền, hộp giảm tốc, bánh răng pinion, cụm chặn dọc trục/thrust-support, bộ phân ly (separator) và các thiết bị phụ trợ. Rủi ro chọn sai mã vòng bi bắt đầu khi chỉ cung cấp tên máy TRM/Sinoma mà không xác định chính xác vị trí lắp đặt, vì mỗi khu vực có thể sử dụng kết cấu và kích thước vòng bi khác nhau.
| Vị trí lắp đặt | Dấu hiệu nhận biết | Rủi ro nếu xác định sai |
|---|---|---|
| Con lăn nghiền (Roller) | Cụm roller, rocker arm, yoke, dấu vết tháo lắp con lăn | Sai kiểu tải trọng, không lắp vừa |
| Hộp giảm tốc (Gearbox) | Vỏ hộp số, trục ra/vào, khớp nối, hệ dầu bôi trơn | Hỏng lắp ghép trục hoặc ổ đỡ |
| Pinion | Trục pinion, bánh răng truyền động | Sai kích thước lỗ/trục |
| Thrust/Support | Vai chặn, đai ốc hãm, bố trí chịu tải dọc trục | Mất khả năng chịu lực dọc trục |
| Separator | Rotor phân ly, lồng phân loại | Sai tốc độ làm việc |
| Thiết bị phụ trợ | Quạt, bơm dầu, băng tải, hệ bôi trơn | Mất tính tương thích cụm phụ |
Giới hạn nhận dạng an toàn: Không chốt mã cuối cùng nếu chưa có tối thiểu 2 trong 4 dữ liệu: vị trí lắp đặt chính xác, mã vòng bi cũ, kích thước xác minh hoặc ảnh tháo lắp thể hiện bố trí ổ đỡ. Chỉ dùng tên máy Sinoma/TRM để phân loại khu vực, không dùng để xác nhận mã vòng bi.
Key Takeaway: Tên máy nghiền đứng Sinoma chỉ xác định được thiết bị, không xác định được mã vòng bi. Trước khi đặt hàng, hãy xác nhận tối thiểu 2 dấu hiệu nhận dạng để giảm rủi ro trả hàng và dừng máy ngoài kế hoạch.
| Mã vòng bi ZWZ | Ứng dụng hiển thị trong ảnh |
|---|---|
| NU317/500 | 4.6–5.2m vertical mill |
| 370692/HC-1 | 4.6–5.2m vertical mill |
| 370692/HCP69YAD | 4.3m vertical mill |
| NU2292MA | 4.3m vertical mill |
| 370672/HC | 3.2–3.8m vertical mill |
| NNU4092/W33 | 3.2–3.8m vertical mill |
| NU2252MA | 2.3m vertical mill |
| 3706/259.5-1/HCC9 | 3.2–3.8m vertical mill |
Để xác định đúng mã vòng bi máy nghiền đứng Sinoma và nhận báo giá ZWZ chính xác, mức độ dữ liệu cung cấp quyết định trực tiếp khả năng đối chiếu mã, thời gian xử lý và rủi ro đặt nhầm hàng. Thông tin càng đầy đủ thì khả năng khớp catalogue, cam kết giao hàng và giảm thời gian dừng máy càng cao. Trường hợp chỉ có dấu hiệu nhận dạng hạn chế, nhà cung cấp chỉ có thể thực hiện bước sàng lọc sơ bộ.
| Mức dữ liệu | Thông tin cần gửi | Mục đích xử lý | Rủi ro nếu thiếu |
|---|---|---|---|
| Kiểm tra sơ bộ | Ảnh vòng bi, ảnh vị trí lắp đặt, mô tả thiết bị | Sàng lọc ban đầu | Kéo dài thời gian nhận dạng |
| Đối chiếu mã | Part number, ký hiệu khắc trên vòng bi, kích thước, loại phớt, đặc điểm nhận dạng | So khớp mã catalogue ZWZ | Đặt sai mã, phát sinh chi phí đổi trả |
| Cam kết báo giá | Model máy Sinoma, serial thiết bị, kích thước đầy đủ, ảnh thực tế, thời gian cần giao hàng | Lập báo giá và kế hoạch giao hàng | Chậm giao hàng, không cam kết tiến độ |
| Hỗ trợ kỹ thuật | Điều kiện vận hành, vị trí sử dụng, nguyên nhân hư hỏng | Kiểm tra tính phù hợp ứng dụng | Tăng nguy cơ lựa chọn sai cấu hình |
Giới hạn vận hành: Không có part number, ký hiệu nhận dạng hoặc kích thước thực tế thì việc xác nhận mã chỉ dừng ở mức tham khảo. Thiếu model, serial, ảnh và thời hạn giao hàng sẽ làm giảm độ chính xác của báo giá và kế hoạch cung ứng.
Key Takeaway: Part number và ký hiệu nhận dạng quyết định khả năng đối chiếu mã. Model máy, kích thước, ảnh thực tế và thời hạn giao hàng quyết định khả năng báo giá và cam kết cung ứng. Gửi đủ dữ liệu ngay từ đầu giúp giảm rủi ro đặt sai vòng bi, chậm giao hàng và kéo dài thời gian dừng máy.

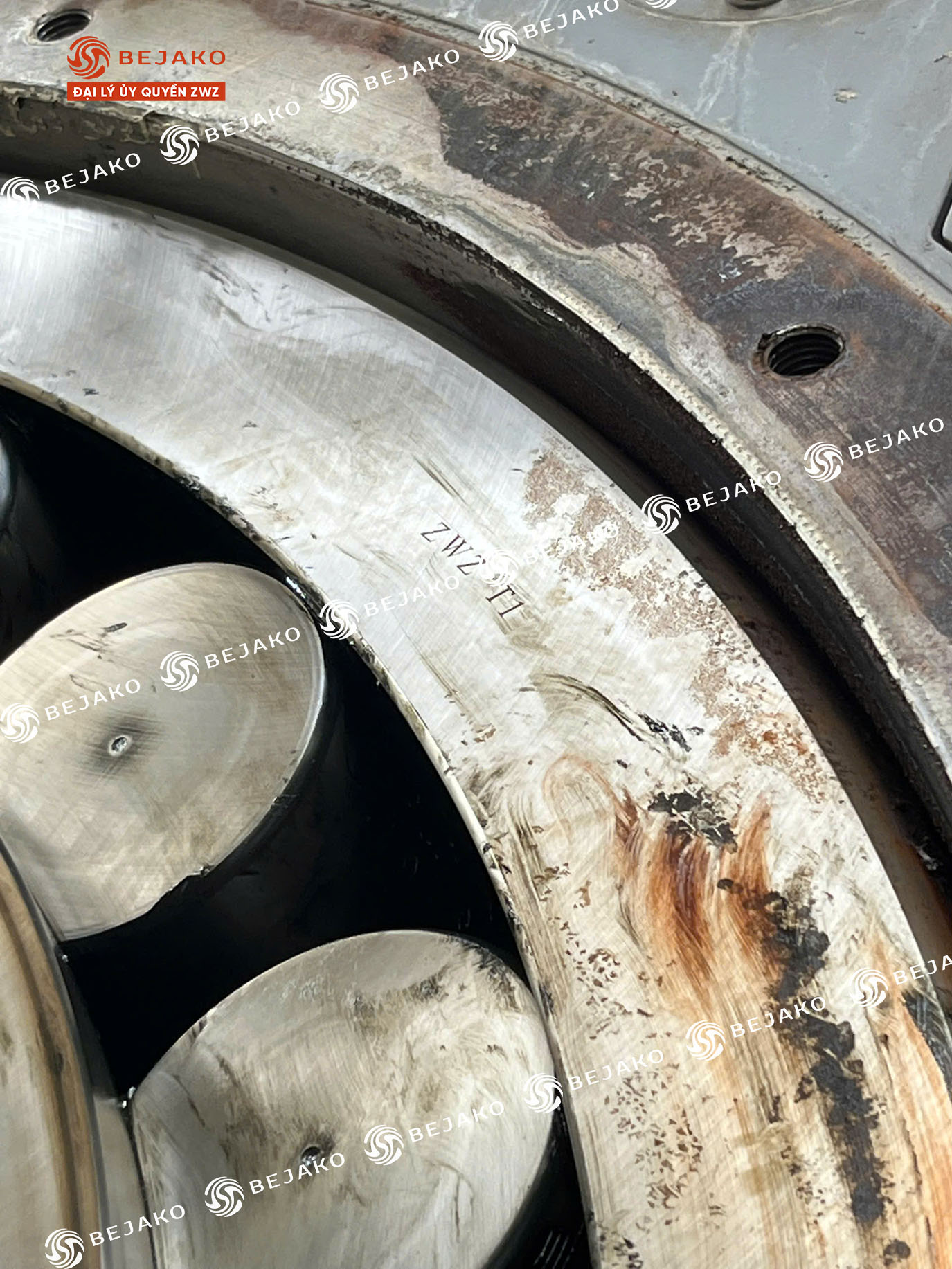

Hơn 50% sự cố của vòng bi máy nghiền đứng Sinoma không bắt nguồn từ bản thân vòng bi mà từ bôi trơn, nhiễm bẩn, làm kín, tải va đập hoặc dòng điện trục. Khi nhiệt độ vượt 80°C, điện áp trục vượt 100 mV, nước trong dầu vượt 200 ppm hoặc bụi xâm nhập qua phớt, hư hỏng chuyển từ mức cục bộ sang hỏng hệ thống. Một vòng bi trị giá 15.000 USD có thể kéo theo tổn thất 3,5–5 triệu USD trong 6 tháng nếu bỏ qua tín hiệu cảnh báo ban đầu.
| Rủi ro | Ngưỡng cảnh báo | Hậu quả |
|---|---|---|
| Nhiễm bụi và nước | Hạt >20 µm; nước >200 ppm | Mài mòn rãnh lăn, phá hủy màng dầu |
| Quá nhiệt | 80–90°C báo động; 95–100°C dừng máy | Mất khe hở, tiếp xúc kim loại |
| Bôi trơn sai | Độ nhớt lệch ±20%; acid number >0,5 | Hỏng màng bôi trơn |
| Tải va đập và lớp liệu không ổn định | Dao động rung >20% | Brinelling, nứt rãnh lăn |
| Dòng điện trục | >100–200 mV | EDM pitting, fluting, cháy mỡ |
Giới hạn chẩn đoán: Không thay vòng bi chỉ dựa trên rung động RMS. Với máy nghiền TRM tốc độ con lăn 15–16 rpm, tín hiệu nghiền có thể che lấp tần số lỗi vòng bi. Chuyên gia cần kiểm tra lần lượt điện áp trục, phân tích dầu, phổ bao (envelope spectrum) và Shock Finder Index để tách nguyên nhân vận hành, bôi trơn và hư hỏng vòng bi.
Key Takeaway: Vấn đề không nằm ở vòng bi trước tiên. Vấn đề nằm ở phớt kín, dầu bôi trơn, tải nghiền và dòng điện trục. Xác định đúng nguyên nhân gốc trước khi thay thế giúp tránh chi phí khuếch đại 230–330 lần sau 6 tháng.
Vòng bi máy nghiền đứng Sinoma sử dụng ZWZ phù hợp nhất khi nhà máy cần cân bằng giữa khả năng chịu tải nặng, độ bền vận hành và chi phí sở hữu. ZWZ được định vị cho điều kiện tải lớn, nhiệt độ cao, rung động mạnh và yêu cầu tuổi thọ dài trong ngành xi măng. Giá trị lớn nhất nằm ở tỷ lệ chi phí/hiệu năng, đặc biệt khi nhà máy kiểm soát tốt độ lệch tâm, bôi trơn, lắp ráp và nhiễm bẩn.
| Điều kiện vận hành | Mức độ phù hợp của ZWZ | Dòng vòng bi khuyến nghị |
|---|---|---|
| Tải hướng kính lớn + rung động + lệch tâm | Cao | Spherical Roller Bearing |
| Tải kết hợp hướng kính + hướng trục, sốc tải hộp số | Cao | Tapered Roller Bearing |
| Tải hướng kính lớn + tốc độ cao | Cao | Cylindrical Roller Bearing |
| Tải nhẹ đến trung bình + ma sát thấp | Trung bình | Ball Bearing |
| Tải chủ yếu theo trục | Cao | Thrust Bearing |
Giới hạn vận hành cần lưu ý
| Yếu tố | Điều kiện bắt buộc |
|---|---|
| Bụi, nước, môi trường ăn mòn | Cần phớt kín và chiến lược bôi trơn phù hợp |
| Nhiệt độ cao | Phải chọn đúng cấp nhiệt luyện, khe hở và chất bôi trơn |
| Tốc độ rất cao, yêu cầu độ chính xác cực lớn | Không phải vùng ứng dụng tối ưu |
| Tuổi thọ tối đa tuyệt đối | Có thể cần cân nhắc thương hiệu premium |
Key Takeaway: ZWZ là lựa chọn phù hợp khi vị trí làm việc chịu tải nặng, rung động và nhiệt độ cao nhưng không yêu cầu cấp độ chính xác siêu cao. Với các cụm truyền động, hộp số và máy nghiền trong nhà máy xi măng, ZWZ mang lại cân bằng giữa độ tin cậy vận hành, khả năng cung ứng và chi phí tồn kho.
Với máy nghiền đứng Sinoma, đừng duyệt vòng bi chỉ dựa trên mã hàng. Điều cần kiểm tra trước là điều kiện làm việc, độ hở, kiểu lắp, dung sai lắp ghép và lịch sử vận hành thực tế của thiết bị. Nếu đội ngũ của bạn đang cần vòng bi ZWZ chính hãng cho thiết bị công nghiệp nặng và muốn xác minh tính phù hợp trước khi đặt hàng, hãy liên hệ Bejako để được hỗ trợ đối chiếu ứng dụng và cung ứng nhanh theo đúng yêu cầu vận hành.
