Khe hở C3 hoặc C4 ảnh hưởng trực tiếp đến tuổi thọ vòng bi ngành giấy vì nó quyết định độ hở vận hành sau khi lắp, đặc biệt dưới tác động nhiệt cao.
Nếu chọn khe hở không phù hợp, vòng bi dễ bị quá nhiệt, mài mòn hoặc bó cứng trục khi nhiệt độ tăng. Khe hở C3 thường đủ dùng cho hầu hết các vị trí như lô ép, lô sấy và trục Yankee dưới 200°C. Tuy nhiên, với tốc độ cao hoặc hơi quá nhiệt (>200°C), khe hở C4 có vai trò duy trì độ hở dương khi vận hành, tránh biến dạng nhiệt làm triệt tiêu khe hở ban đầu.
Trong thực tế, hơn 70–90% khe hở ban đầu bị mất do lắp chặt và chênh lệch nhiệt độ giữa vòng trong – ngoài. Khi khe hở vận hành tiến sát về 0, ma sát tăng mạnh, khiến con lăn trượt thay vì lăn, từ đó làm giảm nhanh tuổi thọ xuống dưới chuẩn 100,000–200,000 giờ yêu cầu. Nếu khe hở quá nhỏ, nguy cơ bó vòng bi do quá nhiệt rất cao. Nếu quá lớn, sẽ gây rung, lệch trục và phân bổ tải không đều.
Do đó, chọn đúng giữa C3 và C4 cần tính đến tốc độ, nhiệt độ và kỹ thuật lắp – đặc biệt ở khu vực lô sấy. Lựa chọn sai không chỉ giảm tuổi thọ vòng bi mà còn gây dừng máy ngoài ý muốn – một rủi ro mà quản lý bảo trì không thể chấp nhận.
Khe hở C3 nên được chọn cho vòng bi ngành giấy khi nhiệt độ trục cao hơn vỏ ngoài từ 10–15°C, tốc độ vượt 3.000 vòng/phút, hoặc khi lắp lồng chặt gây mất khe hở ban đầu.
Trong các ứng dụng như bơm, quạt trung gian và trục ép ướt, khe hở C3 giúp chống bó kẹt do giãn nở nhiệt, lệch trục hoặc lực lắp lớn. Với trục dài trên 2 mét, mỗi mét thép có thể giãn tới 1 mm ở 100°C, nên khe hở bổ sung là cần thiết để ngăn hiện tượng bó cứng hoặc trượt vòng trong.
Tuy nhiên, chỉ nên dùng C3 ở con lăn phụ nếu đảm bảo tải trọng tối thiểu, tránh hiện tượng “trượt lăn” gây mài mòn. C3 không phù hợp nếu nhiệt độ thấp và tải nhẹ — nên dùng khe hở chuẩn (CN) để đảm bảo độ bám.
Để tránh lỗi lắp và hỏng hóc, kỹ thuật viên cần đo khe hở còn lại sau khi lắp bằng căn lá, kết hợp phương pháp “drive-up” để đạt độ khít lý tưởng mà vẫn giữ màng dầu. Ngoài ra, giám sát rung động và theo dõi xu hướng nhiệt độ sẽ giúp phát hiện sớm nguy cơ bó kẹt hoặc trượt lăn.
Bạn bắt buộc phải dùng khe hở C4 trong vòng bi ngành giấy khi vận hành ở nhiệt độ hơi bão hòa ≥ 170°C và các cổ trục không được cách nhiệt, đặc biệt ở các trục sấy và xi lanh Yankee – nơi giãn nở nhiệt lớn dễ gây bó kẹt trục và nứt vòng trong.
Ở điều kiện này, khe hở C3 không đủ bù giãn nở trục, dẫn đến mất khe hở vận hành và tăng rủi ro hỏng hóc. C4 được khuyến nghị bởi nó duy trì đủ độ rơ khi trục giãn nở, giảm thiểu ứng suất vòng trong. Nếu nhiệt độ vượt quá 170°C và không có cách nhiệt, có thể cần đến khe hở C5.
Thực tế hiện trường cho thấy: sai lệch khe hở, đặc biệt khi lắp đặt trên trục côn mà không đo đủ giảm khe hở, thường dẫn đến nứt vòng trong hoặc xoay vòng bi trên cổ trục. Việc chọn sai C3 trong điều kiện nhiệt độ cao còn làm giảm tỷ lệ kappa xuống dưới 1.0 – báo động tình trạng bôi trơn biên nguy hiểm.
Để đảm bảo độ bền và an toàn, luôn đo chính xác giảm khe hở khi lắp, chọn lớp cách nhiệt nếu có thể, và tính toán lưu lượng dầu để duy trì độ nhớt cần thiết trong mọi chế độ nhiệt.
Bảng so sánh C3 và C4 giúp kỹ sư chọn đúng vòng bi ngành giấy theo vị trí và nhiệt độ vận hành.
| Tiêu chí | C3 | C4 |
|---|---|---|
| Độ hở trong | 70–100 μm | 180–220 μm |
| Ngưỡng nhiệt an toàn | Dưới 150°C | Trên 150°C (chuẩn cho cuộn sấy) |
| Vị trí lắp phổ biến | Khu vực forming/ép (<150°C) | Cuộn sấy 150–200°C / Yankee >200°C |
| Rủi ro bó kẹt trục | Cao (mất độ hở sau 24–48h) | An toàn, giữ độ hở vận hành |
| Chi phí sai lầm tiềm ẩn | Dừng máy $150k–200k | Vòng bi ~$500, giảm rủi ro lớn |
Chọn sai cấp độ hở có thể dẫn đến hư hỏng trục nghiêm trọng chỉ sau 1–2 ngày, đặc biệt ở nhiệt độ cao khi vòng bi C3 mất toàn bộ khe hở do giãn nở nhiệt. Đối với cuộn sấy và xy lanh Yankee, C4 là lựa chọn bắt buộc, kèm theo kiểm tra độ hở trước lắp và theo dõi nhiệt độ hàng tuần.
Việc chọn đúng khe hở C3 hoặc C4 không đủ để ngăn hiện tượng bó kẹt ở vòng bi ngành giấy.
Lý do phổ biến nhất là độ lắp không phù hợp – quá chặt gây tiền tải do mất khe hở; quá lỏng khiến vòng bi bị trượt, gây mài mòn rỗ và nứt bề mặt.
Tiếp theo là hiện tượng lệch trục, làm tăng tải dọc trục và dẫn đến mài mòn chéo trên rãnh lăn, theo thống kê chiếm 26% lỗi vòng bi theo chuẩn ISO 15243.
Bôi trơn sai – đặc biệt dùng mỡ không chịu được nhiệt độ cao của dàn sấy – dẫn đến oxy hóa, tắc đường dầu, làm giảm tuổi thọ nghiêm trọng.

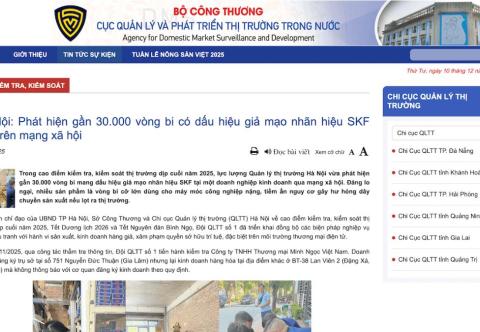

Một rủi ro khác là vòng bi giả, dùng vật liệu kém, sai kích thước, dễ dẫn đến hư hỏng nặng, gây dừng máy ngoài dự tính.
Tổng hợp từ phân tích hiện trường cho thấy: khi khe hở được chọn đúng, nhưng các yếu tố trên bị bỏ qua, vòng bi vẫn dễ bó kẹt.
Sai một khe hở – trả giá bằng cả dây chuyền. Việc lựa chọn đúng loại vòng bi với khe hở C3 hay C4 không chỉ tránh được bó kẹt nguy hiểm, mà còn giúp tối ưu tuổi thọ thiết bị, giảm thiểu thời gian dừng máy. Với hỗ trợ kỹ thuật tận nơi, thời gian giao hàng nhanh, và mức giá cạnh tranh hơn 20–30% so với SKF, Bejako sẵn sàng đồng hành cùng bạn trong mọi quyết định then chốt. Truy cập bejako.vn để được tư vấn giải pháp phù hợp cho từng vị trí lắp đặt.
