Vòng bi khu sấy nhà máy giấy không “khắc nghiệt” như bạn nghĩ – nó nguy hiểm hơn

Dryer section (phần sấy) trong nhà máy giấy không chỉ khắc nghiệt mà là môi trường “tích lũy rủi ro hỏng vòng bi” do ba cơ chế phá hủy đồng thời: sốc nhiệt, ngưng tụ hơi nước và lệch tâm liên tục. Các cơ chế này không gây hư hỏng đơn lẻ mà tương tác, khiến vòng bi cho dryer section nhà máy giấy có thể nứt, rỗ và bong tróc nhanh hơn dự đoán.

Sốc nhiệt khi khởi động làm trục giãn nở nhanh hơn vòng trong, tạo ứng suất ép lớn → giảm khe hở → nứt vòng trong hoặc thậm chí gãy vòng. Đồng thời, hơi nước ngưng tụ đi vào housing hoặc dầu bôi trơn gây ăn mòn bề mặt raceway; các điểm ăn mòn này trở thành “điểm tập trung ứng suất”, dẫn đến pitting và spalling sớm.

Nguy hiểm hơn, lệch tâm liên tục khiến tải không phân bố đều mà dồn vào mép con lăn → sinh nhiệt cục bộ, mòn cage, và phát triển hư hỏng theo dạng GSC (geometric stress concentration). Trong thực tế dryer section, ba yếu tố này thường xảy ra cùng lúc: bề mặt đã bị ăn mòn + ứng suất nhiệt + tải lệch → tăng tốc phá hủy theo cấp số nhân, dù tín hiệu rung ban đầu có thể vẫn “bình thường”.

Key takeaway: Vòng bi khu sấy nguy hiểm vì cơ chế hỏng chồng lấp; kiểm soát riêng lẻ từng yếu tố là chưa đủ - cần nhìn theo chuỗi nguyên nhân kết hợp để bảo vệ vòng bi hiệu quả.

Vì sao vòng bi phần sấy  hỏng sớm?

Có 5 nhóm nguyên nhân chính khiến vòng bi cho dryer section nhà máy giấy hỏng sớm: bôi trơn kém, nhiễm bẩn, chọn sai loại vòng bi, sai khe hở trong và lắp thay thế tạm thời không kiểm soát. Trong thực tế, các yếu tố này không chỉ “giảm tuổi thọ” mà thường khiến vòng bi hỏng sớm hơn rất nhiều so với tính toán thiết kế.

• Gây suy giảm bôi trơn: Dòng dầu bị nghẽn, quá nhiệt hoặc oxy hóa tạo cặn carbon → phá hủy bề mặt lăn và tăng ma sát.
• Đưa tạp chất vào hệ thống: Nước, bụi, bọt khí làm pitting, mài mòn và ăn mòn → tuổi thọ giảm mạnh.
• Chọn sai loại vòng bi: Sai thiết kế, clearance hoặc khả năng chịu nhiệt → nứt vòng trong khi tăng nhiệt nhanh.
• Thiết lập sai khe hở trong: Quá chặt → sinh nhiệt, bó kẹt; quá lỏng → rung, lệch tải, mòn nhanh.
• Thay thế “gần đúng” tạm thời: Dùng bearing tương đương nhưng khác clearance/fit/lubrication → tích lũy hư hỏng ẩn.

Thực tế tại nhà máy giấy Weyerhaeuser cho thấy tuổi thọ vòng bi chỉ đạt ~26% kỳ vọng và sau khi kiểm soát bôi trơn + nhiễm bẩn, sự cố giảm ~80% và gần như loại bỏ dừng máy ngoài kế hoạch.

Key takeaway: Trong khu sấy, tuổi thọ vòng bi phụ thuộc điều kiện vận hành thực tế (nhiệt, dầu, nhiễm bẩn, lắp đặt) nhiều hơn thông số catalog.

Tiêu chí chọn vòng bi cho khu sấy

Có 4 tiêu chí cốt lõi để chọn vòng bi cho khu sấy nhà máy giấy: loại vòng bi phù hợp giãn nở nhiệt, khe hở C3–C4, bôi trơn chịu nhiệt, và giải pháp làm kín kiểm soát nhiễm bẩn.

Các yếu tố này phải hoạt động như một hệ thống đồng bộ: sai 1 yếu tố (ví dụ mỡ bị carbon hóa hoặc seal kém) có thể làm hỏng toàn bộ cụm vòng bi dù các thông số khác đúng.

Key takeaway: Chọn đúng vòng bi dryer section không nằm ở 1 thông số riêng lẻ mà ở sự phối hợp giữa loại vòng bi, khe hở, bôi trơn và làm kín để duy trì khe hở vận hành, màng dầu ổn định và môi trường sạch.

Giải pháp tối ưu: Vòng bi chịu nhiệt + giao nhanh

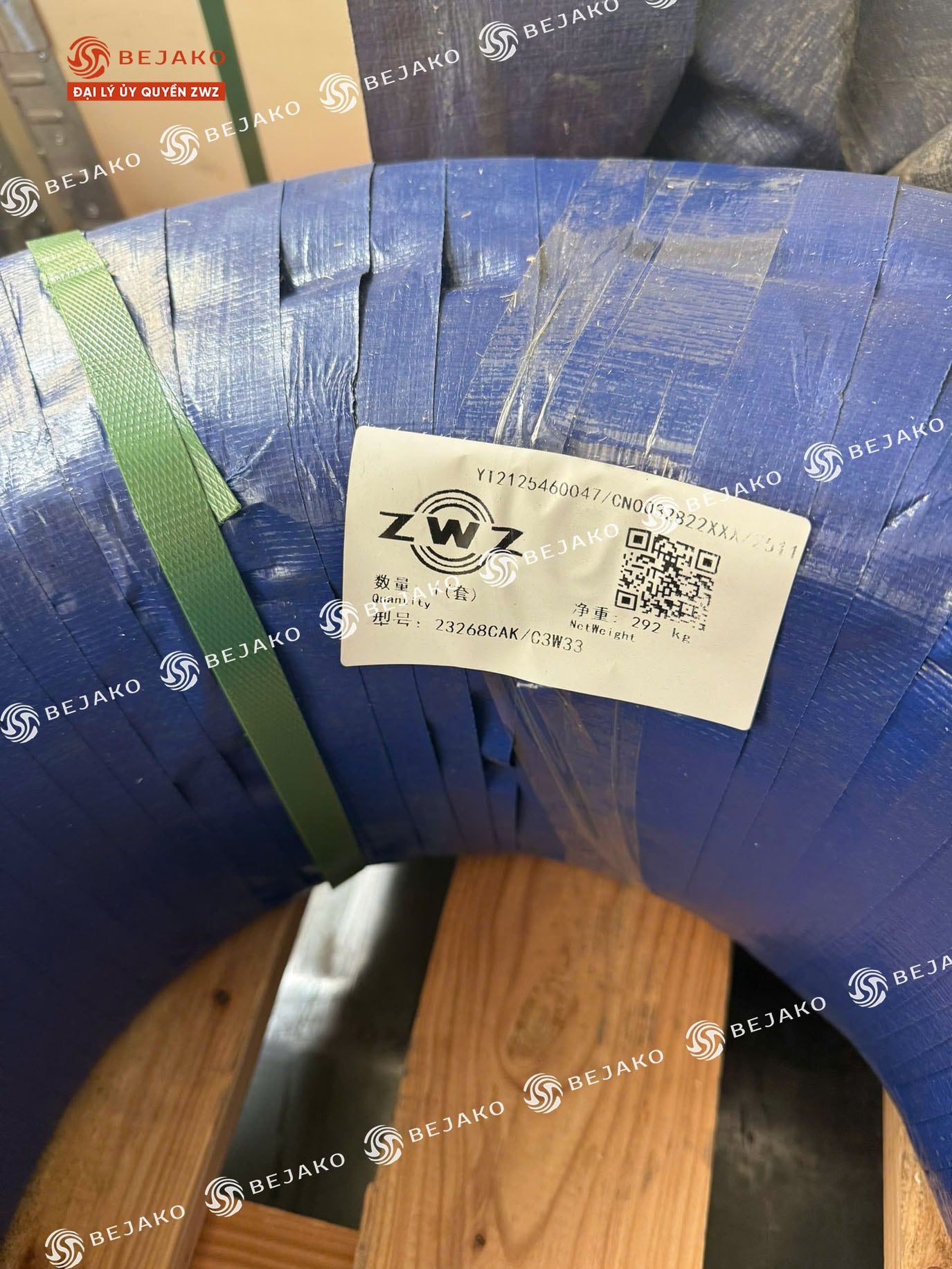

Giải pháp tối ưu cho vòng bi cho khu sấy nhà máy giấy là kết hợp vòng bi chịu nhiệt có sẵn như ZWZ để khôi phục sản xuất ngay lập tức, nhưng chỉ hiệu quả khi được kiểm chứng đúng ứng dụng và đi kèm kiểm soát bôi trơn – giám sát tình trạng để hạn chế rủi ro vòng đời.

Trong thực tế vận hành, bài toán không phải “giá vòng bi” mà là “chi phí dừng máy”. Khi dryer section đã dừng, việc chờ vòng bi premium có thể kéo dài downtime và gây tổn thất sản lượng lớn hơn nhiều lần so với chênh lệch giá. Vì vậy, giải pháp dùng vòng bi ZWZ giao nhanh là hợp lý về kinh tế trong kịch bản khẩn cấp, với điều kiện phải kiểm tra đầy đủ: kích thước lắp, khe hở trong, tải, tốc độ và giải pháp làm kín.

Tuy nhiên, dữ liệu benchmark cho thấy lợi thế dài hạn lại thuộc về giải pháp tối ưu theo đúng điều kiện vận hành. Trong các case của NSK, khi chọn đúng vòng bi theo môi trường thực tế, tuổi thọ có thể tăng từ 12 tháng lên trên 36 tháng, đồng thời tiết kiệm hơn €50.000–€70.000/năm chi phí lắp đặt nhờ giảm thay thế và chủ động bảo trì. Ngoài ra, tại Weyerhaeuser, chỉ riêng cải thiện bôi trơn và kiểm soát nhiễm bẩn đã giúp giảm lỗi vòng bi dryer từ 25 xuống 4,6 lần/năm (≈80%), đồng thời loại bỏ hoàn toàn dừng máy ngoài kế hoạch do vòng bi.

Điều này cho thấy: hiệu quả của ZWZ không nằm ở “thay thế hoàn toàn premium”, mà ở vai trò giải pháp cầu nối (bridge solution) – giúp chạy lại máy nhanh, sau đó duy trì vận hành an toàn bằng giám sát rung động, phân tích dầu và kiểm soát nhiễm bẩn cho đến kỳ dừng kế hoạch.

Key takeaway: Dùng vòng bi chịu nhiệt giao nhanh như ZWZ để giảm downtime ngay lập tức, nhưng chỉ tối ưu chi phí khi được xác nhận đúng điều kiện làm việc và kết hợp kiểm soát bảo trì; còn tối ưu dài hạn vẫn phụ thuộc vào hệ thống vòng bi + bôi trơn + giám sát tổng thể.

Bảng mã thay thế vòng bi premium bằng ZWZ

Khi nào nên thay vòng bi khu sấy ngay lập tức?

Cần thay vòng bi cho khu sấy nhà máy giấy ngay khi xuất hiện dấu hiệu hư hỏng chủ động (active damage) như spalling, rung tăng nhanh theo chu kỳ, nhiệt độ tăng bất thường hoặc mỡ nhiễm nước kèm suy giảm bề mặt—không chờ đến kỳ bảo trì định kỳ.

• Phát hiện spalling lần đầu: Thay ngay ở lần dừng an toàn gần nhất, vì theo thực hành ngành giấy, spalling đã được xem là trạng thái hỏng do mỏi và sẽ lan nhanh nếu tiếp tục vận hành.
• Ghi nhận rung tăng nhanh theo chu kỳ: Dừng kiểm tra và thay thế khẩn, nếu rung tiệm cận mức ~18 mm/s trục hoặc xuất hiện phổ tần số lỗi (inner/outer race) kèm xu hướng tăng mạnh.
• Quan sát nhiệt độ tăng bất thường: Quyết định thay ngay, nếu nhiệt độ đạt khoảng 94 °C kèm rung tăng hoặc tăng vượt baseline 10–15 °C trong điều kiện vận hành không đổi.
• Phát hiện mỡ nhiễm nước có dấu hiệu suy giảm: Thay lập tức, nếu mỡ đổi màu, có ăn mòn, rỗ pitting hoặc kèm rung/nhiệt bất thường; chỉ purge khi chưa có dấu hiệu hư hỏng cơ học.
• Xác nhận nhiều dấu hiệu cùng lúc: Dừng máy và thay ngay, nếu rung + nhiệt + nhiễm bẩn xuất hiện đồng thời, vì đây là trạng thái “imminent failure” dễ gây bó kẹt và shutdown toàn line.

Key takeaway: Điểm “không chờ” không nằm ở một chỉ số đơn lẻ, mà là khi các tín hiệu chuyển từ cảnh báo sang hư hỏng thực tế—đặc biệt là spalling, rung chu kỳ tăng nhanh và nhiệt vượt baseline.

Giải pháp không nằm ở “mua vòng bi tốt hơn” mà ở cấu hình đúng: bố trí định vị–không định vị phù hợp, vật liệu chịu nhiệt, và khả năng hấp thụ giãn nở không sinh lực dọc trục. Làm đúng, bạn giảm hỏng lặp lại và tránh dừng máy ngoài kế hoạch. Nếu cần nguồn vòng bi dryer section giao nhanh, chi phí hợp lý và tư vấn cấu hình theo từng vị trí, hãy liên hệ Bejako để được đề xuất giải pháp phù hợp và sẵn hàng cho tình huống khẩn.
