Vòng bi đũa là loại ổ lăn sử dụng các con lăn hình trụ tiếp xúc đường thẳng với rãnh trong và ngoài, giúp tăng khả năng chịu tải hướng tâm và độ cứng, đồng thời hỗ trợ tốc độ vận hành cao trong điều kiện thẳng hàng.
Nhờ thiết kế tiếp xúc đường thẳng thay vì điểm như vòng bi cầu, vòng bi đũa chịu tải nặng hơn và có độ chính xác cao hơn, rất phù hợp cho các hệ truyền động công nghiệp nặng như hộp số, trục truyền tải, hoặc máy giấy. Các dòng vòng bi đũa như NU, NJ, N, NN có thiết kế tách rời, dễ tháo lắp, tiện cho bảo trì thiết bị lớn.
Tuy nhiên, vòng bi đũa hạn chế trong khả năng chịu tải dọc trục, và rất nhạy với sai lệch lắp đặt – chỉ cần lệch góc nhỏ cũng có thể gây mòn nhanh và giảm tuổi thọ. So với vòng bi côn hoặc tự lựa, chúng không phù hợp khi có tải hỗn hợp hoặc lệch tâm lớn.
Lựa chọn vòng bi đũa phù hợp giúp người quản lý kỹ thuật tránh lỗi dừng máy, còn chủ nhà máy thì yên tâm về tốc độ giao hàng, độ tin cậy và giấy tờ rõ ràng – điều tối quan trọng để không bị phạt do chậm tiến độ.
Khác biệt chính giữa con lăn trụ và con lăn cầu nằm ở khả năng chịu tải và tốc độ hoạt động. Vòng bi đũa (cylindrical roller bearings) sử dụng tiếp xúc tuyến tính, chịu tải hướng tâm lớn hơn và cứng vững hơn, trong khi vòng bi cầu (ball bearings) có tiếp xúc điểm, phù hợp hơn với tải hỗn hợp và tốc độ cao.
Về khả năng chịu tải:
Vòng bi đũa nổi bật với khả năng chịu lực hướng tâm cao, thường được dùng trong các máy nghiền, hộp số công nghiệp và hệ thống băng tải – nơi độ cứng và độ bền dưới tải trọng lớn là yếu tố then chốt. Trong khi đó, vòng bi cầu phù hợp với các ứng dụng có tải trung bình và yêu cầu vận hành trơn tru, ít ma sát, như động cơ phụ, quạt hoặc máy bơm tốc độ cao.
Về tốc độ và môi trường làm việc:
Vòng bi cầu hoạt động hiệu quả ở tốc độ rất cao nhờ ma sát thấp và sinh nhiệt ít, lý tưởng trong môi trường sạch và tốc độ cao. Vòng bi đũa, tuy có tốc độ giới hạn hơn, lại ưu thế trong môi trường khắc nghiệt nhờ độ bền cao, khả năng chống sốc và dễ bảo trì trong các cụm lắp ráp lớn.
Nếu bạn cần một giải pháp cho tải hướng tâm nặng và yêu cầu độ bền, hãy chọn vòng bi đũa. Ngược lại, khi hiệu suất cao, tốc độ lớn và vận hành êm ái là ưu tiên, vòng bi cầu là lựa chọn đáng tin cậy.
Vòng bi đũa phù hợp hơn vòng bi côn khi tải trọng chủ yếu là hướng kính, tốc độ cao, và yêu cầu ma sát thấp. Ngược lại, vòng bi côn chiếm ưu thế khi có tải trọng kết hợp và cần điều chỉnh độ dơ trục.
Vòng bi đũa sử dụng con lăn tiếp xúc tuyến tính, giúp phân bổ ứng suất hiệu quả hơn khi tải lực chủ yếu là hướng kính, từ đó tăng tuổi thọ và giảm nhiệt sinh ra. Vì thế, chúng là lựa chọn phổ biến trong hộp số, động cơ điện, máy nén khí và hộp số tua-bin gió – những nơi đòi hỏi tốc độ cao và độ ổn định ma sát.
Trong khi đó, vòng bi côn nổi bật ở khả năng chịu tải hỗn hợp (kết hợp giữa hướng kính và hướng trục). Nhờ góc tiếp xúc có thể điều chỉnh và khả năng lắp ghép theo cặp đối xứng, vòng bi côn chịu lực sốc tốt hơn, giữ độ cứng vững cao. Điều này lý tưởng cho moay-ơ xe, trục xe tải, hộp số và trục tải nặng.
Trong các ứng dụng công nghiệp nặng như cán thép hoặc tua-bin gió, vòng bi đũa nhiều dãy mang lại hiệu suất cao hơn ở các giai đoạn tải hướng kính cao, trong khi lực dọc trục được xử lý riêng bằng vòng bi chặn.
Ngược lại, các ứng dụng chịu tải biến thiên và lực dọc trục lớn cần lựa chọn vòng bi côn để tránh quá tải và sai lệch, đặc biệt khi cần kiểm soát độ rơ trục.
Tải hướng kính + tốc độ cao → vòng bi đũa; Tải hỗn hợp hoặc cần điều chỉnh độ dơ → vòng bi côn.
Vòng bi đũa khác vòng bi tự lựa chủ yếu ở khả năng chịu sai lệch góc và mức tải trọng.
Vòng bi đũa (cylindrical roller) chịu tải hướng kính rất cao, nhưng chỉ cho phép lệch góc rất nhỏ (~0.06°), trong khi vòng bi tự lựa được thiết kế để bù sai lệch trục – đặc biệt là loại bi cầu có thể xoay đến 4°.
Điểm mạnh của vòng bi đũa là độ cứng vững và hiệu suất cao trong điều kiện căn chỉnh chính xác. Đây là lựa chọn lý tưởng cho động cơ điện, hộp số, máy cán thép – nơi yêu cầu tải trọng lớn và độ chính xác cao.
Tuy nhiên, nếu trục có thể bị uốn, lệch hoặc rung, vòng bi tự lựa (đặc biệt là loại con lăn tự lựa) sẽ hoạt động bền bỉ hơn nhờ khả năng tự căn chỉnh linh hoạt, dù tải trọng trục thấp hơn một chút.
Chọn sai loại có thể dẫn đến hỏng hóc sớm hoặc giảm hiệu suất máy. Vì vậy, nếu bạn là quản lý kỹ thuật đang cân nhắc thay thế vòng bi, hãy cân nhắc không chỉ tải trọng mà còn yếu tố sai lệch lắp đặt. Với các ứng dụng có sai lệch không thể tránh như trục chính turbine gió, băng tải khai thác, vòng bi tự lựa là giải pháp an toàn hơn.

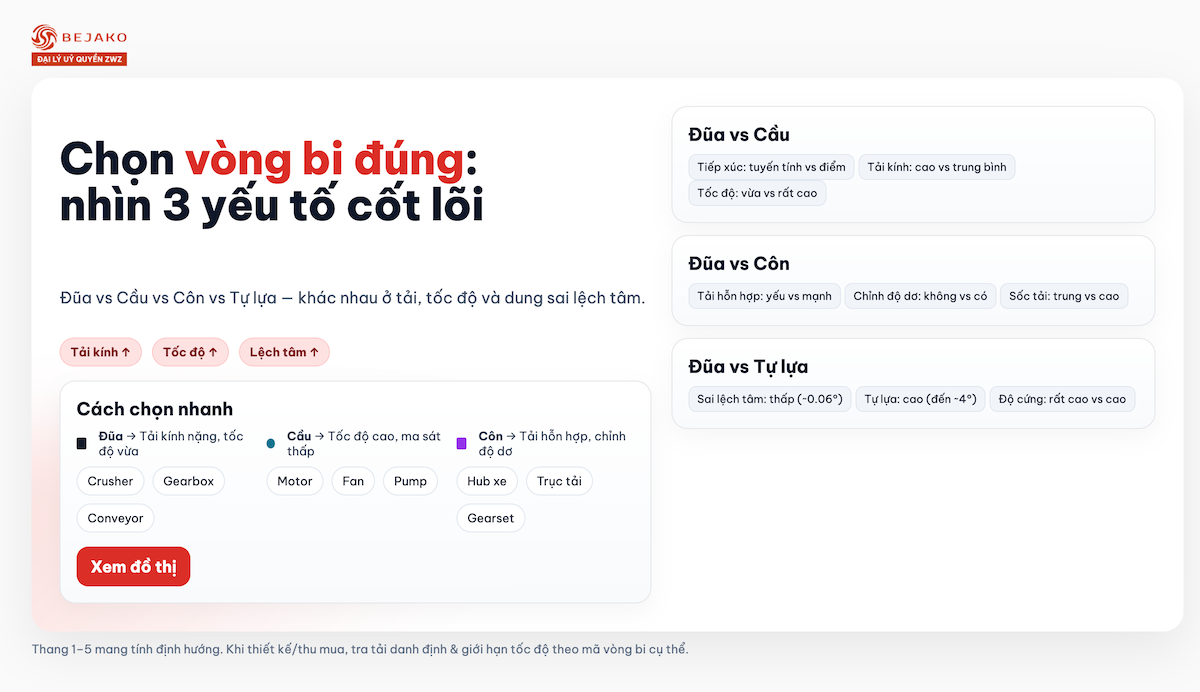

Để chọn đúng loại vòng bi, bạn cần xác định ba yếu tố cốt lõi: tải trọng, tốc độ và độ lệch tâm. Đây là nền tảng giúp giảm rủi ro hỏng sớm, rung động và thời gian dừng máy – đặc biệt trong các ngành nặng như xi măng, khai khoáng và quạt công nghiệp.
Checklist chọn vòng bi phù hợp:
Xác định tải trọng: Nếu chịu tải nặng hoặc va đập (như ổ trục trunnion của máy nghiền), hãy ưu tiên vòng bi đũa, côn hoặc dạng cầu tự lựa để đảm bảo độ bền và chống mỏi.
Tốc độ và bôi trơn: Ứng dụng tốc độ cao (motor, trục nhẹ) ưu tiên vòng bi cầu có hình học tối ưu; tải nặng tốc độ thấp cần vòng bi con lăn, với dầu bôi trơn và làm mát đầy đủ.
Độ lệch trục và giãn nở nhiệt: Nếu khung máy dễ lún, trục dễ cong hoặc có giãn nở nhiệt (quạt công nghiệp, máy lớn), hãy dùng vòng bi tự lựa hoặc cầu tự lựa với thiết kế tự canh trục.
Ví dụ thực tế: Ổ trục máy nghiền nếu chọn sai sẽ gây rung mạnh, lệch tâm, thậm chí nứt gãy; trong khi dùng đúng vòng bi trunnion tự canh và bôi trơn đúng giúp giảm thiểu bảo trì.
Gợi ý: In checklist này ra và dùng khi làm hồ sơ mua hàng. Càng chuẩn đầu vào, càng ít rủi ro về sau.

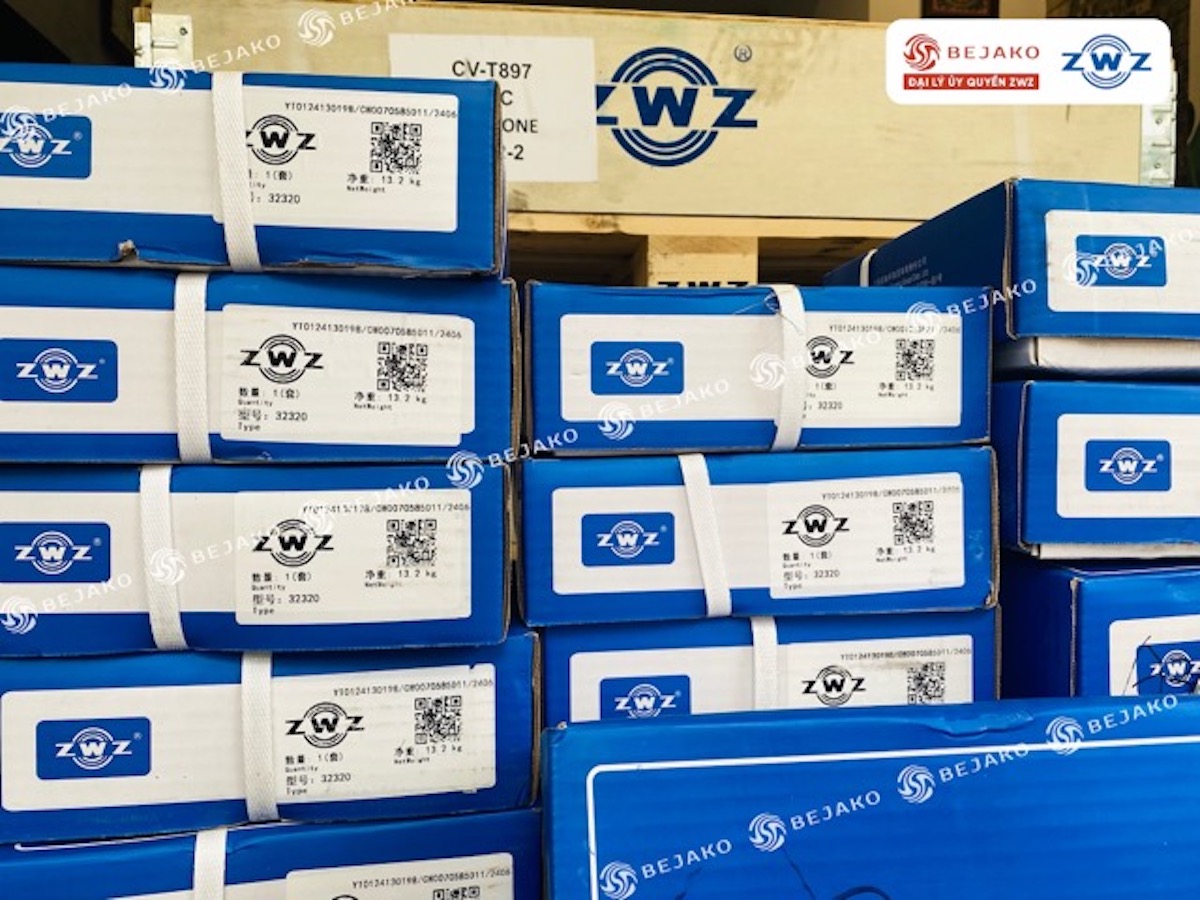

Cách chắc chắn nhất để mua đúng vòng bi đũa ZWZ chính hãng là kết hợp ba yếu tố: tài liệu xuất xứ chuẩn nhà máy (CO/CQ), kiểm tra chống giả, và đối chiếu tiêu chuẩn kỹ thuật theo ISO/API.
Yêu cầu CO/CQ từ nhà cung cấp phải trùng khớp mã sản phẩm, hậu tố, cấp dung sai, kiểu lồng bi, và số lô theo danh mục mã hóa ZWZ. Đối chiếu mã lỗ (hai số cuối nhân 5 = đường kính lỗ) và series theo đúng cấu trúc trong catalog ZWZ để loại trừ sai lệch.
Chỉ mua từ kênh phân phối chính thức có chứng nhận ủy quyền và bảo hành hậu mãi rõ ràng từ ZWZ. Dùng app WBA Check quét mã vạch trên bao bì; nếu mã không xác định hoặc bị trùng lặp, cần cách ly lô hàng và liên hệ bộ phận bảo vệ thương hiệu.
Sau khi nhận hàng, đo kích thước, kiểm tra độ hở trong (CN/C3/C4) và cấp chính xác (P6/P5), rồi đối chiếu thông số với mục đích sử dụng và tiêu chuẩn ISO/DIN. Tài liệu nên gồm: biên bản kiểm tra ban đầu, ảnh thực tế, log đo đạc, file tính tuổi thọ theo ISO 281, và bảng phân loại hư hỏng theo ISO 15243.
Đối với thiết bị theo chuẩn API 610/ISO 13709, nên liên kết biên bản nhận hàng với file cấu hình bơm, thông số bôi trơn, điểm giám sát và thời gian L10 yêu cầu – giúp sẵn sàng trong kiểm toán và khiếu nại bảo hành.
Đừng để vòng bi giả làm gián đoạn dây chuyền sản xuất – hãy chuẩn hóa quy trình kiểm định ngay từ khâu nhận hàng.
Chọn đúng vòng bi không chỉ là một bước kỹ thuật – đó là cam kết cho độ bền và hiệu suất của toàn hệ thống. Với vòng bi đũa, bạn có thể tối ưu tải trọng hướng tâm, kéo dài tuổi thọ thiết bị, đồng thời rút ngắn thời gian dừng máy. Bejako, đại lý uỷ quyền số 1 của ZWZ Trung Quốc, luôn sẵn sàng cung cấp tài liệu chuẩn, tư vấn chính xác và giao hàng nhanh. Khám phá giải pháp vòng bi công nghiệp tại: https://bejako.vn
