Máy nghiền CITIC không phải kiểu thiết bị “đúng size là lắp được”. Đội bảo trì làm lâu năm sẽ thấy nhiều ca vòng bi vẫn lắp vừa, máy vẫn chạy vài tuần đầu, nhưng sau đó bắt đầu rung, nóng và xuống tải vì sai clearance, sai cage hoặc lệch chuẩn bôi trơn. Với dây chuyền xi măng và tuyển khoáng chạy 24/7, một lần dừng mill thường kéo theo mất sản lượng rất lớn. Vì vậy, chọn vòng bi ZWZ cho CITIC cần nhìn như một bài toán độ tin cậy vận hành, không phải mua vật tư thay ngang thông thường.
CITIC Heavy Industries (CITIC HIC) là một trong những nhà sản xuất máy nghiền công suất lớn cho ngành khai khoáng và xi măng, nổi bật với các dòng ball mill, SAG mill và máy nghiền hạng nặng dùng trong dây chuyền vận hành liên tục. Điểm khác biệt của máy nghiền CITIC không nằm ở kích thước đơn thuần, mà ở khả năng chịu tải cao, mô-men xoắn lớn và làm việc ổn định trong môi trường rung động, bụi và tải va đập kéo dài.
Nếu anh em bảo trì từng làm với máy nghiền CITIC sẽ thấy một vấn đề rất rõ: đây không phải nhóm thiết bị có thể thay vòng bi theo kiểu “đúng size là lắp được”. Các cụm ổ lăn trên máy nghiền CITIC thường dùng vòng bi tang trống cỡ lớn hoặc hệ thống hydrostatic journal bearing, phải đồng bộ với khe hở lắp ghép, độ lệch tâm, sơ đồ bôi trơn dầu áp lực và mức giãn nở nhiệt của toàn cụm máy.
Cái dễ sai nhất là dùng vòng bi generic cùng kích thước danh nghĩa nhưng khác thiết kế rãnh dầu, locator ring hoặc cấp tải động. Máy vẫn chạy được lúc đầu, nhưng rất dễ phát sinh rung động, tăng nhiệt hoặc bong tróc bề mặt lăn sau một chu kỳ tải nặng.
Với các nhà máy xi măng và tuyển khoáng chạy 24/7, downtime của máy nghiền CITIC thường kéo theo mất sản lượng lớn. Vì vậy, lựa chọn vòng bi thay thế cần ưu tiên đúng chuẩn tải nặng, đúng cấu hình OEM và tương thích hoàn toàn với hệ thống bôi trơn, thay vì chỉ nhìn vào mã kích thước cơ bản.
Key takeaway: Máy nghiền CITIC thuộc nhóm thiết bị tải nặng, yêu cầu vòng bi có độ tương thích OEM rất cao về tải trọng, bôi trơn và kết cấu lắp ghép. Chọn sai cấu hình vòng bi có thể không hỏng ngay, nhưng thường làm giảm tuổi thọ ổ lăn và tăng rủi ro dừng máy ngoài kế hoạch.
CITIC thuộc nhóm máy nghiền hạng nặng trong nhà máy xi măng và tuyển khoáng, thường nằm ở công đoạn nghiền chính hoặc nghiền tinh. Đây là thiết bị chạy tải lớn, làm việc liên tục, dùng động cơ công suất cao và hệ ổ đỡ chịu lực nặng.
Với đội bảo trì, điểm cần nhìn không phải chỉ là “máy nghiền bi” hay “máy nghiền đứng”. CITIC thường là tài sản nút cổ chai của dây chuyền nghiền. Khi máy dừng ngoài kế hoạch, sản lượng, lịch bảo trì, tồn kho vật tư và chất lượng vận hành đều bị kéo theo.
Các cấu hình CITIC có thể gặp gồm máy nghiền bi, máy nghiền khuấy đứng hoặc thiết kế gần nhóm VRM. Chúng xử lý liệu mài mòn, tải rắn cao, ca chạy dài, nên cụm bạc đạn, vỏ nghiền, lót nghiền và truyền động phải được chọn theo chuẩn thiết bị quay hạng nặng.
Vì vậy, khi lập kế hoạch thay vòng bi ZWZ cho CITIC, đừng xem đây như hạng mục vật tư thông thường. Hãy xử lý như một điểm kiểm soát độ tin cậy, tương tự cách đội bảo trì máy nghiền đứng NHI theo dõi tải, nhiệt, rung và thời gian dừng.
Key takeaway: CITIC là nhóm máy nghiền hạng nặng, thường giữ vai trò nút cổ chai trong dây chuyền. Vòng bi thay thế cần ưu tiên đúng chuẩn, đúng tải và giao nhanh để giảm rủi ro dừng máy.
Vòng bi trên máy nghiền CITIC có rủi ro hỏng hóc rất cao vì chúng phải chịu đồng thời tải hướng tâm lớn, rung động mạnh, nhiệt độ cao và môi trường bụi bẩn liên tục. Sai mã vòng bi hoặc sai khe hở hướng kính còn nguy hiểm hơn, vì nó có thể làm vòng bi bị quá tải, thiếu bôi trơn hoặc sinh nhiệt quá mức ngay khi vận hành.
Key takeaway: Với máy nghiền CITIC, vòng bi không hỏng vì “chạy lâu” đơn thuần. Phần lớn sự cố đến từ việc chọn sai mã vòng bi, sai clearance hoặc đánh giá sai điều kiện làm việc thực tế sau khi lắp đặt.
Các vị trí máy nghiền bi CITIC dùng vòng bi NU, NNU, NJ hoặc NUP thường có thể thay thế bằng các dòng vòng bi trụ ZWZ tương đương, nhưng không nên đối chiếu mã theo kiểu “thay ngang” mà chưa kiểm tra bản vẽ OEM, kích thước thực tế và cấu hình lắp ghép. Với máy nghiền xi măng tải nặng, sai khác nhỏ về khe hở C3/C4, vai chặn hoặc kiểu cage cũng có thể làm giảm tuổi thọ ổ đỡ đáng kể.
| Mã CITIC/OEM phổ biến | Dòng ZWZ tương ứng | Ứng dụng thường gặp | Điểm cần kiểm tra |
|---|---|---|---|
| NU3288X2/HC | ZWZ NU series | Gối đỡ radial tải nặng | Khe hở C3/C4, vai chặn |
| NU241600/HCCNW33YA3 | ZWZ NNU series | Máy nghiền đứng tải lớn | Kích thước OD và chiều rộng |
| 3706/620/HCC9 | ZWZ NJ/NUP series | Vị trí định vị trục | Cấu hình flange dẫn hướng |
| 370696/HCEP7B2-1 | ZWZ multi-row cylindrical | Vertical mill heavy duty | Cage và bôi trơn |
| NU2252XM/C3YA4-1 | ZWZ full-complement | Tải va đập cao | Nhiệt độ và preload |
| NU4092/W33 | ZWZ NU/W33 | Môi trường bụi xi măng | Rãnh dầu và cấp dầu |
Khi báo giá thay thế vòng bi ZWZ cho máy nghiền CITIC, nên xác nhận tối thiểu các thông số: đường kính trục, OD, chiều rộng, cấu hình vai chặn, phương pháp lắp ép, khe hở trong, loại cage và hệ thống bôi trơn. Nhiều mã OEM của CITIC có biến thể gia công riêng nên cần đo trực tiếp vòng bi tháo ra trước khi chốt mã cuối cùng.

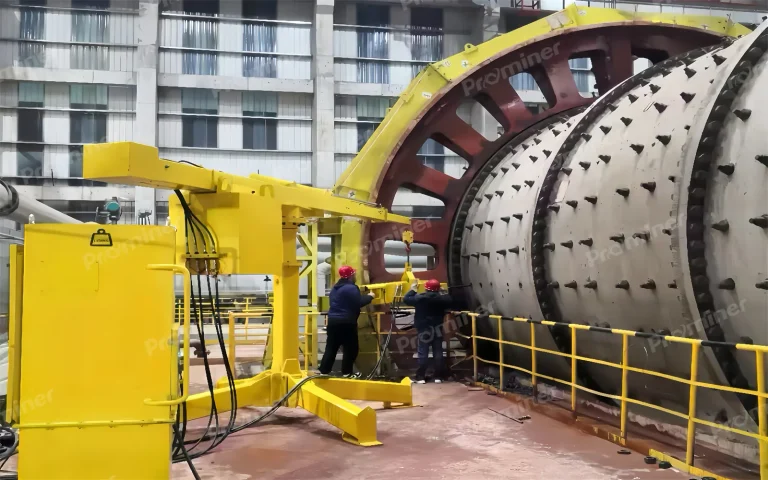

Hình ảnh thực tế từ các nhà máy xi măng cho thấy nhiều cụm máy nghiền CITIC sử dụng thiết kế vòng bi trụ nhiều dãy hoặc tải cực nặng ở vị trí nghiền đứng, vì vậy ZWZ thường phải chọn dòng heavy-duty hoặc đặt cấu hình kỹ thuật riêng thay vì chỉ dùng mã tiêu chuẩn.
Key takeaway: Vòng bi ZWZ có thể thay thế hiệu quả cho nhiều vị trí trên máy nghiền bi CITIC nếu kiểm tra đúng cấu hình kỹ thuật và điều kiện lắp đặt. Đối với môi trường xi măng tải nặng, xác minh kích thước và clearance trước khi đặt hàng là bước bắt buộc để tránh downtime và lỗi lắp ghép.
Đừng đổi vòng bi ZWZ trên máy nghiền CITIC chỉ vì “cùng kích thước”. Với hệ thống tải nặng như máy nghiền đứng NHI hay mill CITIC, mã dập trên vòng bi mới chỉ là điểm bắt đầu. Nếu sai series, sai độ hở C3/C4, sai cage hoặc sai tải động, vòng bi có thể lắp được nhưng hỏng sớm do nhiệt, rung và tải va đập.
Kiểm tra đúng series: Các mã NU, NNU, NJ, NUP hay full-complement không chỉ khác tên. Chúng quyết định khả năng chịu tải dọc trục, giãn nở nhiệt và vị trí fixing/free-end trong cụm trục. Sai series dễ gây preload nội bộ hoặc kẹt dọc trục khi máy nóng tải nặng.
Đối chiếu đúng clearance: Với môi trường bảo trì máy nghiền đứng NHI hoặc mill CITIC, nhiệt và độ ép lắp thường làm giảm internal clearance sau khi chạy tải. Dùng sai C3/C4 khiến vòng bi nóng nhanh, mất màng dầu và rung tăng mạnh.
So tải động và tải tĩnh thực tế: Nhiều mã aftermarket khớp bore và OD nhưng tải động thấp hơn OEM. Đây là lỗi rất hay gặp khi thay bearing cho máy nghiền clinker hoặc nghiền than vì tải shock và dao động lớn hơn catalogue tiêu chuẩn.
Xem điều kiện rung và nhiệt: Hỏng vòng bi mill thường đến từ rung nền móng, lệch tâm, dầu bẩn hoặc thiếu bôi trơn trước khi đến chuyện “không vừa kích thước”. Bearing chịu nhiệt kém hoặc cage không phù hợp thường xuống cấp rất nhanh.
Đừng tin “equivalent code” nếu chưa verify: Hai hãng có thể dùng mã gần giống nhưng khác cage design, heat treatment, tolerance hoặc lubrication groove. Trên tải nặng liên tục, khác biệt nhỏ này lại là thứ quyết định tuổi thọ.
Key takeaway: Với vòng bi ZWZ cho máy nghiền CITIC, “lắp vừa” không đồng nghĩa “chạy bền”. Trước khi đổi sang mã khác hoặc hãng khác, hãy kiểm tra đủ 6 điểm: series, clearance, tải động/tĩnh, tốc độ cho phép, cage và điều kiện nhiệt-rung thực tế của máy.
Nhiều lỗi vòng bi trên máy nghiền CITIC không đến từ chất lượng vòng bi, mà đến từ việc đối chiếu sai cấu hình tải, nhiệt và lắp ghép thực tế. Cái dễ chủ quan nhất là thấy “cùng mã, cùng kích thước” rồi thay nhanh để kịp tiến độ. Nếu nhà máy đang chạy mill CITIC với tải nặng liên tục, hãy kiểm tra lại series, clearance, cage và hệ bôi trơn trước khi chốt mã thay thế. Bejako hỗ trợ đối chiếu OEM vòng bi ZWZ cho máy nghiền CITIC, kiểm tra tương thích vận hành và giao nhanh để giảm rủi ro downtime ngoài kế hoạch.
