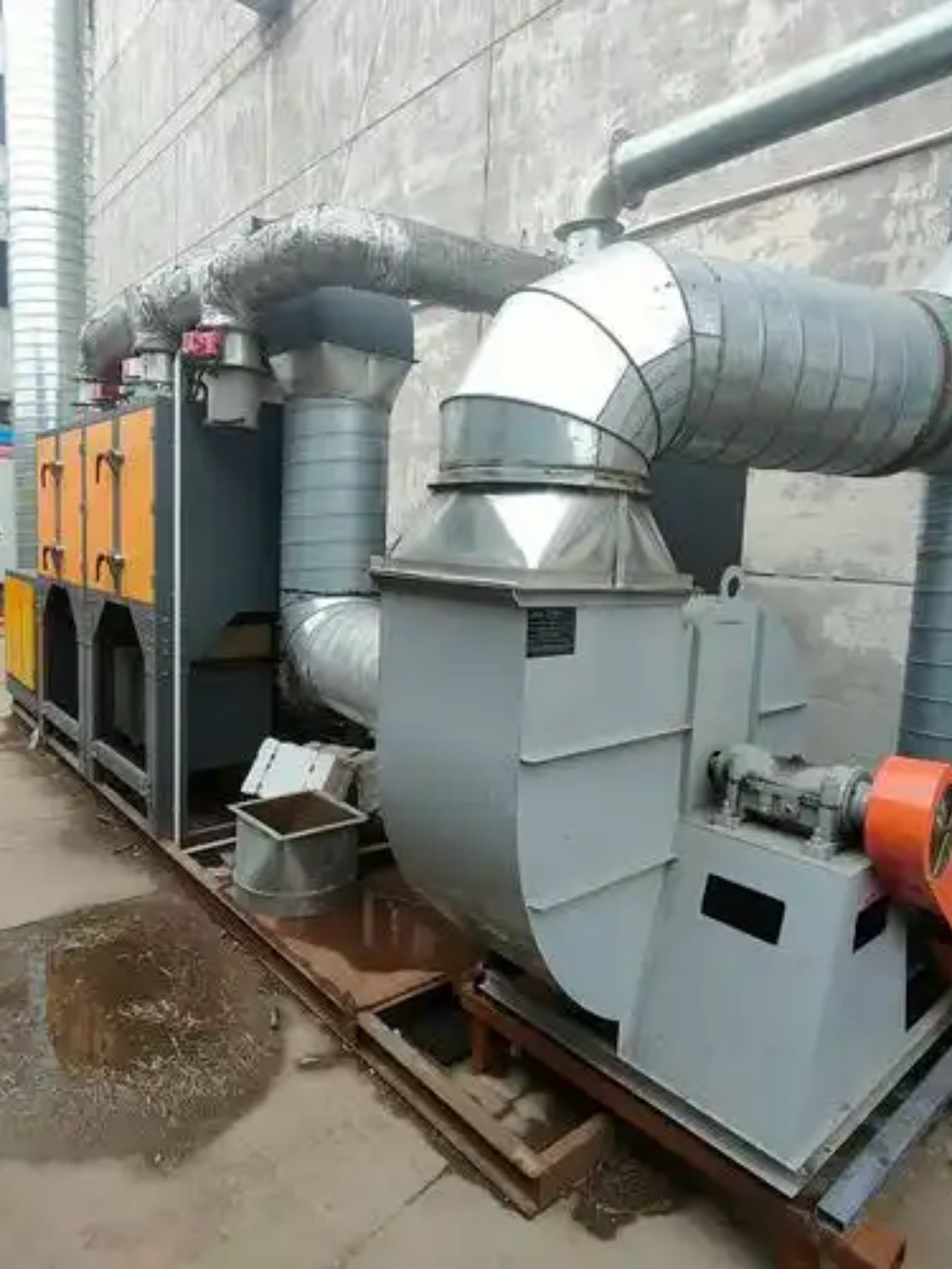

Vòng Bi Cho Quạt Hút ID Fan/FD Fan: Cách Chọn Đúng

Khi nào bạn thực sự cần thay vòng bi cho ID fan/FD fan (không phải cứ kêu là thay)?

Bạn chỉ nên thay vòng bi cho quạt hút ID fan / FD fan khi có bằng chứng đồng thời từ rung (ISO 20816-3), nhiệt độ tiến gần giới hạn thiết kế, và phổ tần/envelope xuất hiện tần số hư hỏng ổ lăn; chỉ số mm/s đơn lẻ không đủ để kết luận hỏng vòng bi.

• Xác nhận phổ hư hỏng ổ lăn: Xuất hiện đỉnh tại BPFO/BPFI/BSF/FTF trong spectrum/envelope → dấu hiệu đáng tin cậy của lỗi ổ lăn (SKF).
• Rung vượt Zone C/D + có pattern đặc trưng: mm/s cao nhưng phải kèm dấu hiệu tần số ổ lăn; nếu chỉ 1x → lệch tâm, 2x → lệch trục, nhiều harmonic → lỏng cơ khí.
• Nhiệt độ tăng bất thường theo xu hướng: tăng liên tục, lệch DE/NDE, hoặc đi cùng tín hiệu envelope dù chưa chạm 100 °C.
• Tiệm cận giới hạn thiết kế: khoảng ~110 °C (bạc đạn kín FAG) hoặc ~120 °C (bạc đạn hở) → cần đánh giá thay thế.
• Xu hướng xấu dưới cùng điều kiện vận hành: so sánh phải cùng tải, tốc độ, nhiệt độ môi trường (ISO 20816-3).
• Môi trường bụi nặng: envelope và nhiệt độ tăng sớm dù mm/s chưa cao → nguy cơ mòn do nhiễm bẩn (Schaeffler).

ID fan và FD fan khác nhau thế nào khi chọn vòng bi?

Vòng bi cho quạt hút ID fan / FD fan khác nhau chủ yếu do môi trường làm việc (nhiệt, bụi), tải hướng kính và yêu cầu lệch tâm, từ đó quyết định dùng SRB hay DGBB, kiểu làm kín và phương án bôi trơn.

• Môi trường vận hành:
  • ID fan: khí nóng, bụi (≈130–200°C+), môi trường khắc nghiệt
  • FD fan: không khí sạch, nhiệt độ môi trường
    → ID cần cấu hình chịu nhiệt + chống bụi; FD ưu tiên tốc độ và ổn định
• Tải hướng kính:
  • ID: tải lớn → spherical roller bearing (SRB)
  • FD: tải vừa/nhẹ → có thể dùng deep groove ball bearing (DGBB)
• Lệch tâm & giãn nở trục:
  • ID: trục dài, rung → cần SRB tự lựa (±1.5–2°)
  • FD: housing đồng trục → DGBB vẫn phù hợp
• Phớt & bôi trơn:
  • ID: taconite seal, dầu tuần hoàn (>100°C)
  • FD: labyrinth seal, mỡ tiêu chuẩn
• Lưu ý tải tối thiểu:
  • SRB phải ≥2% tải động (C), nếu không dễ trượt con lăn

Vì sao 80% vòng bi ID fan hỏng không phải do hãng?

Phần lớn vòng bi cho quạt hút ID fan / FD fan hỏng do vận hành và bảo trì, không phải do lỗi sản xuất, vì lỗi vật liệu chỉ chiếm dưới 1% trong khi riêng bôi trơn đã gây khoảng 80% hỏng sớm theo SKF và tổng hợp từ RKB/BearingNEWS dựa trên ISO 15243.

Cụ thể, sai bôi trơn (thiếu, thừa, sai loại, nhiễm bẩn) chiếm ~80%, trong đó nhiễm bẩn ~25% và dầu mỡ suy giảm ~20% (RKB/BearingNEWS). Lựa chọn sai vòng bi chiếm ~10%, lắp đặt và lệch trục ~5%, tải sốc và rung ~4%.

Trong môi trường ID fan, nhiệt độ cao và chu kỳ nhiệt làm dầu mỡ nhanh xuống cấp, còn giãn nở nhiệt gây lệch trục chỉ 0.01/10 mm cũng đủ tăng rung và nhiệt — nên lỗi vận hành càng chiếm ưu thế.

Cách chọn đúng vòng bi cho ID/FD fan (framework thực tế)

Để chọn đúng vòng bi cho quạt hút ID fan / FD fan, cần đi theo chuỗi 7 bước: xác định tải và điều kiện vận hành → chọn loại vòng bi theo lệch tâm/nhiệt → tính tải tương đương P → tính tuổi thọ ISO 281 → hiệu chỉnh theo bôi trơn/nhiễm bẩn → kiểm tra tải tối thiểu & an toàn tĩnh → xác nhận lắp ghép, khe hở và làm kín.

1. Xác định điều kiện làm việc
   Thu thập Fr, Fa​, tốc độ, nhiệt độ, chu kỳ tải, độ lệch tâm. SKF nhấn mạnh đây là đầu vào bắt buộc để tính tuổi thọ.
2. Chọn loại vòng bi trước khi tính size
   Nếu có lệch tâm hoặc giãn nở nhiệt, ưu tiên spherical roller hoặc cấu hình spherical + CARB.
3. Tính tải động tương đương PPP
   Dùng công thức P=XFr​+YFa​ theo bảng hệ số của NSK.
4. Tính tuổi thọ cơ bản ISO 281
   Dùng L10h theo CCC, PPP, tốc độ và số mũ p (ball: 3, roller: 10/3).
5. Hiệu chỉnh tuổi thọ thực tế
   Áp dụng a1, aISO​ hoặc aSKF để tính đến bôi trơn, nhiễm bẩn, giới hạn mỏi.
6. Kiểm tra rủi ro hỏng sớm
   Đảm bảo tải tối thiểu (tránh trượt), kiểm tra hệ số an toàn tĩnh S0S_0S0​ theo ISO 76.
7. Xác nhận lắp đặt & môi trường
   Đánh giá khe hở sau lắp, ảnh hưởng nhiệt, dung sai, làm kín và nhiễm bẩn - SKF cảnh báo đây là nguyên nhân chính gây hỏng sớm.

Có thể thay SKF bằng ZWZ cho ID fan không? (câu hỏi thực tế nhất)

Có thể thay vòng bi cho quạt hút ID fan / FD fan từ SKF sang ZWZ, nhưng hiện không có dữ liệu thực chứng so sánh trực tiếp về tuổi thọ L10, tỷ lệ hỏng sớm hay chi phí vòng đời, nên quyết định phải dựa trên điều kiện tải, bôi trơn và kiểm soát rung thực tế.

Ưu điểm (khi cân nhắc thay thế)
SKF đã chứng minh trong tài liệu ứng dụng quạt rằng tuổi thọ ổ lăn phụ thuộc rất mạnh vào điều kiện vận hành, đặc biệt là tải dọc trục và rung động; chỉ một thay đổi nhỏ tải dọc trục có thể làm L10 giảm từ 33.400 giờ xuống 22.100 giờ (~33,8%) (SKF, 1997). Điều này cho thấy nếu kiểm soát tốt điều kiện làm việc, việc thay thương hiệu không phải yếu tố duy nhất quyết định tuổi thọ.

Nhược điểm (rủi ro chính)
Không tồn tại case study xác thực nào từ SKF, ZWZ hoặc end-user cho ID fan tải nặng với đủ 3 chỉ số: %L10, early failure rate và LCC. Vì vậy, mọi tuyên bố kiểu “giảm chi phí nhưng mất tuổi thọ” đều là suy đoán, không đạt tiêu chuẩn kỹ thuật.

Góc nhìn thực tế vận hành
SKF có tài liệu chuyên sâu cho ứng dụng quạt và case thực tế cho thấy có thể tăng tuổi thọ lên 200–300% khi tối ưu giải pháp ổ lăn (SKF, 2006), nhưng không liên quan trực tiếp đến thay ZWZ. Điều này ngầm nhấn mạnh: hiệu quả phụ thuộc giải pháp kỹ thuật tổng thể, không chỉ thương hiệu.

Khi nào KHÔNG nên dùng vòng bi ZWZ cho ID/FD fan?

Không nên dùng vòng bi cho quạt hút ID fan / FD fan của ZWZ khi điều kiện vận hành vượt “envelope” đã được hãng xác nhận: nhiệt độ cao >120 °C, tốc độ rất cao gần/ vượt giới hạn catalog, tải không “normal” (C/P <13 hoặc Fa/Fr >0.25), hoặc yêu cầu rung động–độ chính xác có dữ liệu kiểm chứng rõ ràng.

• Nhiệt độ vượt 120 °C
  ZWZ chỉ xác nhận ổn định kích thước nhiệt “dưới 120°”, nên vùng nhiệt cao hơn dễ rủi ro biến dạng và giảm độ tin cậy.
• Tốc độ cao gần/vượt giới hạn catalog
  Catalog ZWZ nêu rõ giới hạn tốc độ phụ thuộc ma sát nhiệt và chỉ áp dụng cho tải “normal”; chạy cao hơn cần hiệu chỉnh giảm tốc và giải pháp đặc biệt.
• Điều kiện tải không tiêu chuẩn
  Khi C/P <13 hoặc Fa/Fr >0.25, ZWZ yêu cầu derating tốc độ, nghĩa là không còn vùng vận hành tối ưu như thiết kế ban đầu.
• Ứng dụng yêu cầu siêu êm và độ chính xác cao có kiểm chứng
  ZWZ có phân cấp rung (V1–V3, Z1–Z3) nhưng tài liệu xác minh không cung cấp giới hạn số liệu cụ thể hoặc test benchmark so với SKF/NSK.
• Hệ thống cần bằng chứng vận hành ở edge-case (RPM cao, preload phức tạp)
  Tài liệu ZWZ thiên về hướng dẫn thiết kế, trong khi SKF/NSK có khung kiểm chứng tốc độ và preload rõ ràng hơn.

Sai lầm đắt giá nhất khi chọn vòng bi cho quạt hút

Sai lầm đắt giá nhất khi chọn vòng bi cho quạt hút ID fan / FD fan là chọn sai hệ thống bôi trơn, độ hở, tải và điều kiện vận hành, dẫn đến rung cao 5–11 mm/s, MTBF chỉ 30–45 ngày, hoặc trip hệ thống do mất lưu lượng dầu.

• Bỏ qua hệ thống bôi trơn đúng lưu lượng
  Lưu lượng dầu không đạt 15–18 L/min làm giảm độ tin cậy, gây alarm/trip và nguy cơ quá nhiệt do dầu mất độ nhớt từ 100 xuống 20 mm²/s khi nhiệt độ tăng 25→60°C (University of Southern Queensland, 2010).
• Hiểu sai “áp suất = đủ bôi trơn”
  Tăng áp nhưng giảm lưu lượng vẫn gây thiếu dầu thực tế, dẫn đến quá nhiệt và hỏng vòng bi.
• Rung động cao do chọn sai điều kiện làm việc
  Rung ban đầu tới 11.3 mm/s vượt giới hạn ISO 10816-3; sau cân bằng giảm 52–79%, MTBF tăng từ 30–45 ngày lên >2 năm (Research India Publications, 2018).
• Chọn sai loại hoặc tải vòng bi
  Trường hợp thực tế MTBF chỉ 9 tháng so với kỳ vọng 4 năm do vòng bi không chịu đủ tải hướng kính.
• Sai độ hở hoặc siết quá chặt
  Lắp sai khiến độ hở về 0, vòng bi “nóng ngay lập tức” (Machinery Lubrication, 2007).
• Đánh giá sai nguyên nhân hỏng
  36% hỏng do bôi trơn kém, 14% do nhiễm bẩn, chỉ 34% do mỏi tự nhiên (FE-1300, Twin City Fan & Blower).

Checklist nhanh để chọn đúng vòng bi ID/FD fan

Checklist tối thiểu để chọn vòng bi cho quạt hút ID fan / FD fan phải ghi nhận đầy đủ tải (Fr, Fa), tốc độ rpm, nhiệt độ, lệch trục và môi trường vận hành, vì hướng dẫn từ SKF và NTN cho thấy tuổi thọ và lựa chọn ổ phụ thuộc trực tiếp vào tương tác các yếu tố này, không chỉ riêng rpm hay kích thước.

• Xác định tải: Fr, Fa, hướng và độ lớn tải, shock/rung; luôn kiểm tra tỷ lệ Fa/Fr vì ảnh hưởng trực tiếp đến tải tương đương và tuổi thọ (SKF, NTN).
• Ghi tốc độ: rpm vận hành và rpm tối đa; lưu ý giới hạn tốc độ phụ thuộc bôi trơn, tải, làm mát và thiết kế, không chỉ rpm danh nghĩa (NTN, SKF).
• Đo nhiệt độ: nhiệt độ môi trường + nhiệt độ làm việc của ổ; nhiệt ảnh hưởng trực tiếp khả năng chạy tốc độ (NTN, SKF).
• Đánh giá lệch trục: độ võng trục, sai số housing, sai lắp; cân nhắc ổ tự lựa nếu lệch lớn (NTN).
• Xác định môi trường: bụi, ẩm, ăn mòn, phương pháp bôi trơn, sealing; luồng khí bẩn có thể làm giảm nhanh tuổi mỡ (SKF, NTN).
• Kiểm tra đặc thù quạt: tải dọc trục cao, tải hướng tâm thấp, tốc độ cao và nguy cơ nhiễm bẩn là các rủi ro điển hình (SKF).

Nên làm gì tiếp theo nếu bạn đang cần thay vòng bi?

Để chọn đúng vòng bi cho quạt hút ID fan / FD fan, bạn cần thu thập đầy đủ mã vòng bi hiện tại (kèm suffix), điều kiện tải, tốc độ, nhiệt độ, bôi trơn và độ lệch tâm trước khi đối chiếu thay thế, vì chỉ so kích thước sẽ dễ chọn sai clearance, fit và gây nóng, rung hoặc giảm tuổi thọ.

1. Xác định chính xác mã vòng bi hiện tại (kèm suffix)
   Suffix thể hiện clearance, cage, seal hoặc cấp chính xác; thiếu dữ liệu này sẽ khiến việc cross-reference chỉ còn là suy đoán kích thước.
2. Kiểm tra fit trục và housing
   SKF nhấn mạnh fit ảnh hưởng trực tiếp đến clearance còn lại sau lắp, nếu sai có thể gây creep, quá nhiệt hoặc mài mòn.
3. Ghi nhận tải hướng kính, tải dọc trục và dạng tải
   NSK và SKF đều yêu cầu phân loại tải để chọn đúng loại vòng bi và điều chỉnh tốc độ cho phù hợp điều kiện vận hành.
4. Thu thập tốc độ, nhiệt độ, bôi trơn và mức nhiễm bẩn
   ZWZ và NSK cho thấy tốc độ giới hạn, tuổi thọ và chu kỳ bôi trơn phụ thuộc trực tiếp vào các yếu tố này, đặc biệt trong môi trường quạt nhiều bụi và nhiệt.
5. Đánh giá lệch tâm và lịch sử rung động
   Sai lệch hoặc rung là tín hiệu cần xem lại khả năng tự lựa và nguyên nhân hỏng trước đó, không chỉ thay thế đơn thuần.
6. Đối chiếu catalog và xác nhận kỹ thuật trước khi thay thế
   So sánh không chỉ kích thước mà cả clearance, fit, tốc độ giới hạn, phương pháp lắp và bôi trơn theo hướng dẫn của NSK, SKF hoặc catalog ZWZ để đảm bảo tương thích thực tế.

Chọn đúng vòng bi cho quạt hút ID fan / FD fan thực chất là chọn đúng cách xác nhận hư hỏng trước khi đặt hàng. Khi rung, nhiệt và tín hiệu phổ được nhìn cùng nhau, quyết định thay thế sẽ chắc hơn và rủi ro dừng máy cũng giảm đáng kể. Với những nhà máy đang bị ép tiến độ nhưng vẫn cần hàng chính hãng, Bejako là điểm tham chiếu phù hợp để đối chiếu mã vòng bi, tải và điều kiện làm việc. Một lựa chọn đúng ngay từ đầu thường đáng giá hơn rất nhiều so với phần chênh lệch giá ban đầu.


FAQs

Vòng bi cho quạt hút ID fan / FD fan hỏng chủ yếu do gì?
Nguyên nhân lớn nhất là bôi trơn kém (36%), tiếp theo là mỏi tự nhiên (34%), nhiễm bẩn (14%) và lỗi lắp đặt/fit trong nhóm “khác” (16%) theo Twin City Fan & Blower FE-1300.

Yếu tố nào nên ưu tiên kiểm soát trước?
Ưu tiên kiểm soát chất lượng và chu kỳ bôi trơn, vì đây là yếu tố chiếm tỷ trọng hỏng cao nhất và có thể cải thiện mạnh tuổi thọ trong thực tế vận hành.

Nhiễm bẩn ảnh hưởng tuổi thọ nghiêm trọng thế nào?
Điều kiện sạch và nhiễm bẩn nặng có thể làm chênh lệch tuổi thọ tính toán đến 500 lần theo SKF (Bo Jacobson, 1994), cho thấy môi trường là đòn bẩy cực lớn.

Lắp đặt sai có quan trọng không?
Có, nhưng thường nằm trong nhóm 16% “khác” (gồm lắp sai, lệch tâm, fit sai), gây tải bất thường và giảm tuổi thọ dù không luôn được tách riêng.

Thiết kế/geometry có ảnh hưởng thực tế không?
Có, thay đổi bố trí có thể làm tuổi thọ biến động lớn, ví dụ tăng từ 32.000 lên 50.000 giờ hoặc từ 19.000 lên 90.000 giờ theo FE-1300.
