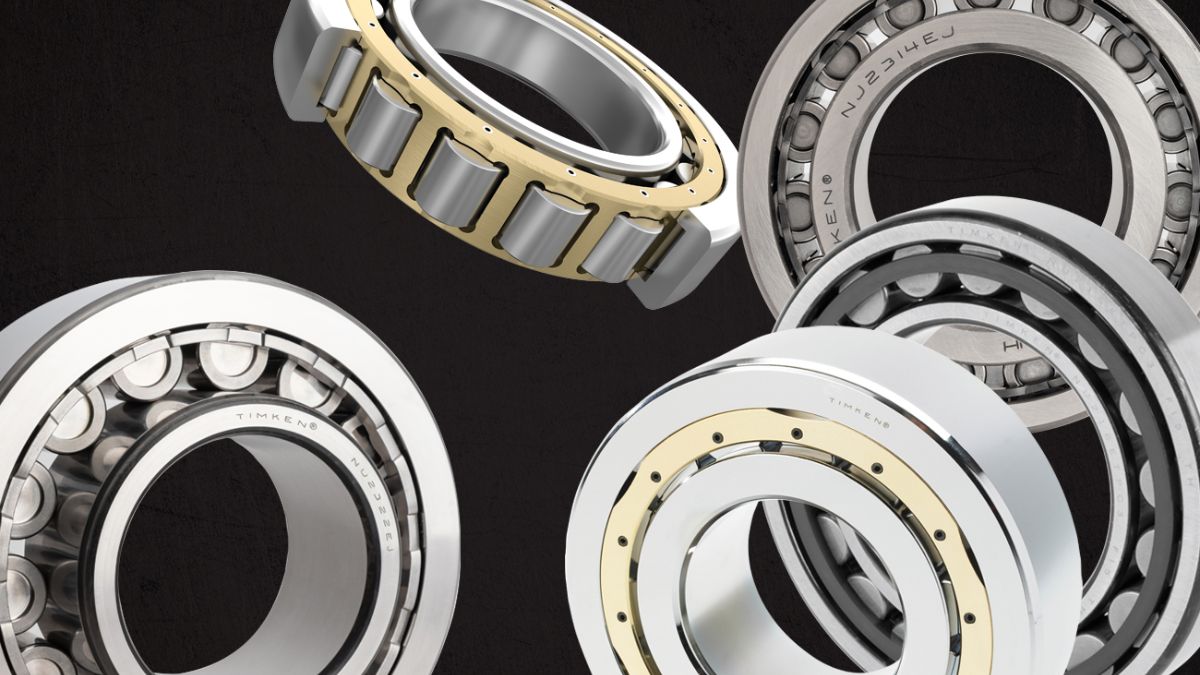

Vòng bi đũa trụ là loại ổ lăn sử dụng con lăn hình trụ, có tiếp xúc đường tuyến giúp chịu tải hướng kính rất lớn và độ cứng cao, đặc biệt phù hợp cho máy móc công nghiệp tải nặng.
Khác với vòng bi cầu có tiếp xúc điểm và thường dùng cho tốc độ cao, vòng bi đũa trụ có cấu tạo với vòng trong, vòng ngoài, dãy con lăn trụ và vòng chặn (gờ) định hướng hai đầu con lăn. Thiết kế này cho phép một số loại vòng bi đũa trụ (ví dụ loại NU, N) có thể tháo rời, giúp dễ lắp ráp và thay thế – yếu tố quan trọng trong môi trường cần giảm thời gian dừng máy.
Tùy theo cách bố trí gờ, vòng bi đũa trụ còn có thể truyền tải trục hạn chế – điều này rất hữu ích khi cần định vị trục hoặc hấp thụ giãn nở nhiệt. Sự khác biệt rõ ràng này khiến vòng bi đũa trụ được ưu tiên trong các ứng dụng yêu cầu độ cứng cao, tải trọng lớn và thay thế linh hoạt, đặc biệt ở vị trí trục tự do của máy nén, hộp số hoặc trục quay động cơ lớn.
Nếu bạn đang cần vòng bi hoạt động ổn định, dễ bảo trì và có tài liệu kỹ thuật rõ ràng để trình sếp hoặc đảm bảo pháp lý, thì vòng bi đũa trụ chính là giải pháp bạn nên xem xét.
Vòng bi đũa trụ hoạt động bằng cách truyền tải lực thông qua tiếp xúc đường lăn giữa các con lăn hình trụ và rãnh lăn, giúp giảm ma sát và chịu được tải trọng hướng kính lớn ở tốc độ cao.
Thay vì trượt như ở ổ trượt, các phần tử lăn trong vòng bi đũa trụ giúp chuyển động diễn ra dưới dạng lăn, từ đó giảm tổn thất công suất và nhiệt sinh ra. Tiếp xúc đường giữa con lăn và rãnh lăn giúp phân bố tải đều hơn so với tiếp xúc điểm, từ đó giảm ứng suất và tăng tuổi thọ khi chịu tải nặng.
Lồng bi giữ khoảng cách giữa các con lăn, ngăn chặn va chạm và trượt lẫn nhau. Kết hợp với dầu bôi trơn dạng màng thủy động lực hoặc đàn hồi-thủy động lực, vòng bi giảm ma sát, giảm mài mòn và kiểm soát nhiệt tốt hơn.
Thiết kế đầu con lăn bo tròn và khe hở tối ưu giúp giảm ma sát cạnh khi lệch trục, đảm bảo vòng bi vẫn vận hành ổn định ở tốc độ cao. Các nghiên cứu từ năm 2018 cho thấy, việc tối ưu khe hở giúp giảm lực va đập 9,26% và tổn thất công suất 1,45%, xác thực hiệu quả của thiết kế này trong điều kiện máy công nghiệp.
Chọn đúng thiết kế lồng, cấp khe hở và phương pháp bôi trơn giúp vòng bi đũa trụ duy trì ổn định trong hộp số, máy nén và máy công cụ hoạt động liên tục – nơi yêu cầu vừa chịu tải cao vừa quay nhanh.

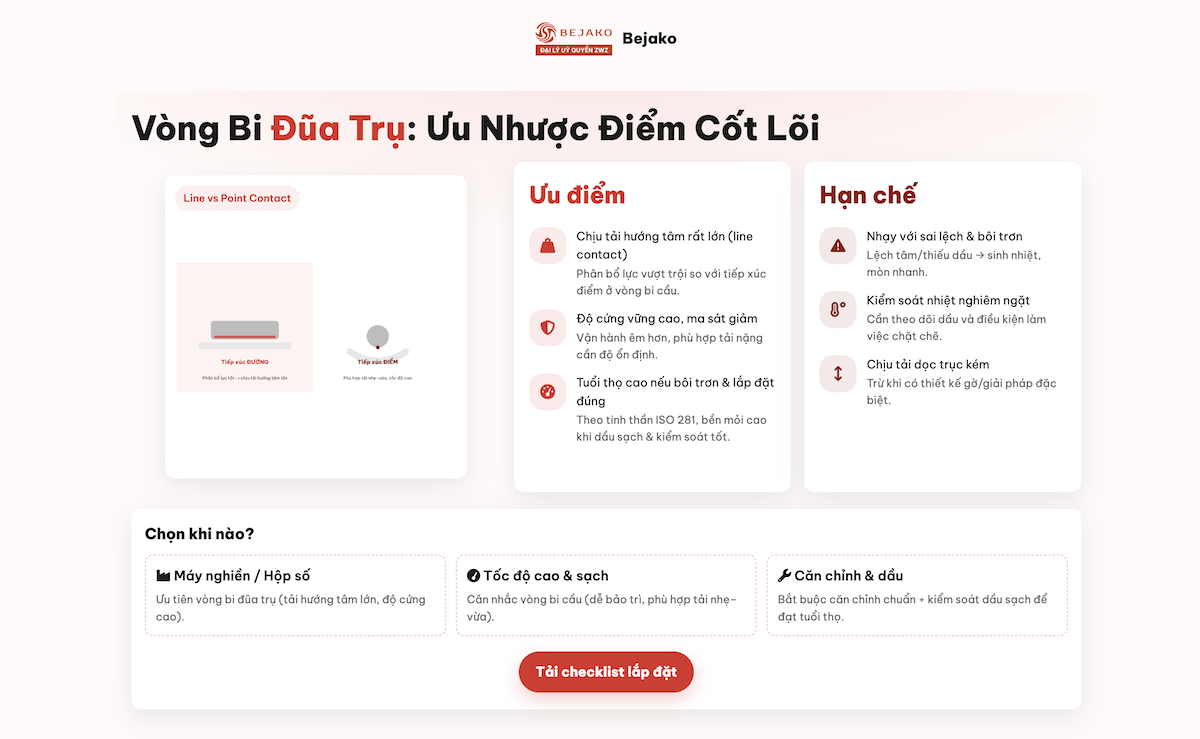

Vòng bi đũa trụ là loại vòng bi chuyên dùng cho tải trọng hướng tâm lớn, nhưng có giới hạn với tải trọng dọc trục.
Ưu điểm nổi bật là khả năng chịu tải trọng hướng tâm cao nhờ tiếp xúc đường (line contact) giữa con lăn và rãnh, giúp phân bổ lực tốt hơn so với dạng tiếp xúc điểm ở vòng bi cầu.
Chúng mang lại độ cứng vững cao, giảm ma sát và tuổi thọ dài hơn nếu được bôi trơn và lắp đặt đúng cách.
Theo các tài liệu kỹ thuật và chuẩn ISO 281, vòng bi đũa trụ được đánh giá có độ bền mỏi cao hơn vòng bi cầu trong điều kiện tải nặng, nếu kiểm soát được chất lượng dầu bôi trơn và độ sạch.
Tuy nhiên, chúng đòi hỏi căn chỉnh chính xác và kiểm soát bôi trơn nghiêm ngặt.
Vòng bi đũa trụ nhạy cảm với sai lệch lắp đặt, dễ sinh nhiệt nếu thiếu dầu hoặc bị lệch tâm, dẫn đến mòn nhanh. Ngoài ra, khả năng chịu tải dọc trục kém hơn, trừ khi có thiết kế gờ đặc biệt.
Lời khuyên thực tế:
Chọn vòng bi đũa trụ cho máy nghiền, hộp số, hoặc các hệ thống chịu lực lớn – nhưng đảm bảo theo dõi dầu và căn chỉnh đều đặn. Nếu bạn ưu tiên tốc độ cao và dễ bảo trì hơn, vòng bi cầu có thể phù hợp hơn cho môi trường sạch và tải nhẹ.
Vòng bi đũa trụ là loại vòng bi chịu tải cao, thường dùng trong các thiết bị công nghiệp đòi hỏi độ cứng và khả năng làm việc ổn định ở tốc độ vừa phải.
Trong ngành xi măng, vòng bi đũa trụ được sử dụng ở các vị trí như: gối đỡ roller press, ổ đỡ máy nghiền clinker/finish, hộp giảm tốc lò quay và quạt lớn. Nhờ cấu tạo chịu tải hướng kính lớn và thiết kế nhiều dãy, chúng giúp giảm thời gian bảo trì và duy trì hiệu suất trong điều kiện bụi và nhiệt độ cao.
Với ngành thép, chúng đảm nhận vai trò quan trọng tại con lăn đỡ trong máy đúc liên tục, các trục làm việc và trục dự phòng trong nhà máy cán nóng/lạnh. Các thiết kế 4 dãy hoặc đa dãy kết hợp với vòng trong có thể mài lại giúp kéo dài tuổi thọ và dễ dàng thay thế trong môi trường vận hành khắc nghiệt.
Trong điện gió, vòng bi đũa trụ hỗ trợ hộp số tuabin (các cấp song song và hành tinh), đảm bảo khả năng chịu tải hỗn hợp và giảm ma sát. Nghiên cứu 2022–2023 cho thấy việc giám sát hư hỏng vòng bi hộp số là yếu tố then chốt để giảm thời gian chết và chi phí bảo trì.
Từ năm 2019, việc sử dụng vòng bi chính hãng có CO/CQ rõ ràng đã giúp các nhà máy giảm một nửa thời gian thay thế, kéo dài gấp đôi tuổi thọ linh kiện, đồng thời tiết kiệm chi phí và tránh ngừng hoạt động không mong muốn.
Đừng bỏ qua CO/CQ chuẩn OEM – đó là “tấm khiên” bảo vệ bạn khỏi hàng giả và rủi ro kỹ thuật trong sản xuất liên tục.
| Loại vòng bi | Khả năng chịu tải | Giới hạn tốc độ | Tuổi thọ (ISO 281) | Ứng dụng tiêu biểu |
|---|---|---|---|---|
| Bi cầu (rãnh sâu/tiếp xúc góc) | Tải hướng kính thấp hơn so với vòng bi con lăn cùng kích thước; AC chịu được tải dọc trục khi lắp đôi | Cao nhất trong ba loại; mô-men thấp | Phụ thuộc mạnh vào bôi trơn & độ sạch; tốc độ cao cần đúng độ nhớt (κ) và lọc tốt | Động cơ điện, bơm, trục chính máy CNC – ưu tiên tốc độ, độ chính xác |
| Đũa trụ (có gờ hoặc full) | Cao nhất về tải hướng kính; tải trục giới hạn, tùy thiết kế gờ; full complement tăng tải nhưng giảm tốc độ | Trung bình đến cao nếu có lồng; giảm mạnh với thiết kế full complement | Ưu thế nhờ chỉ số tải C cao, nhưng vẫn phụ thuộc các yếu tố ISO 281 như κ, nhiễm bẩn, giới hạn mỏi vật liệu (Cu) | Hộp số, băng tải, quạt công nghiệp – chịu tải lớn, cho phép giãn nở nhiệt trục, dùng làm vòng bi không định vị |
| Côn (vòng bi côn) | Tải hướng kính và tải trục cao nhờ góc tiếp xúc; độ cứng hệ thống cao | Thấp hơn bi cầu; đủ dùng trong truyền động công nghiệp | Tuổi thọ phụ thuộc điều chỉnh lắp ráp & các yếu tố ISO 281; thường lắp đôi ngược chiều để chịu tải dọc trục hai hướng | Bánh xe, trục puli, trục láp – vị trí tải tổng hợp, môi trường rung động hoặc yêu cầu độ cứng cao |
Gợi ý chọn vòng bi phù hợp:
Để tránh hàng giả và đảm bảo chất lượng, bạn phải xác minh vòng bi đũa trụ qua CO/CQ, kiểm tra bao bì, và dùng ứng dụng xác thực chính hãng.
Trước tiên, yêu cầu bản scan CO/CQ trước khi thanh toán để kiểm tra số seri, mã HS, xuất xứ và tiêu chuẩn kiểm định. Hãy đảm bảo CO do phòng thương mại cấp (ví dụ: CCPIT) và CQ từ hãng sản xuất hoặc tổ chức như SGS, TUV. Nếu không thể xác minh mã QR trên CO/CQ, hãy nghi ngờ.
Tiếp theo, kiểm tra kỹ bao bì và mã trên vòng bi. Dấu hiệu đáng lo gồm: tem in mờ, mã QR trùng lặp, không khớp giữa mã sản phẩm và thông số kỹ thuật (ISO code, khe hở, độ dung sai…).
Cuối cùng, chỉ mua từ nhà phân phối ZWZ được ủy quyền. Họ có quyền bảo hành chính hãng, truy xuất nguồn gốc và hỗ trợ kỹ thuật từ nhà máy. Hãy yêu cầu thư ủy quyền mới nhất, quy trình bảo hành và xác minh trực tiếp với ZWZ nếu cần.
Gợi ý: Nếu phát hiện bất kỳ điểm nghi vấn nào (giá bất thường, thiếu CO/CQ, bao bì lỗi), hãy từ chối hoặc yêu cầu xác minh từ hãng – vì hậu quả của sai lầm là thời gian ngưng máy và trách nhiệm cá nhân.
Việc chọn đúng vòng bi không đơn giản là chọn đúng kích thước – mà là chọn đúng niềm tin vận hành ổn định cho cả hệ thống. Vòng bi đũa trụ mang đến sự cân bằng giữa tải trọng và tuổi thọ, đặc biệt phù hợp cho máy ép, hộp số, và ngành thép. Hãy để đội ngũ Bejako – đại lý ủy quyền ZWZ số 1 Trung Quốc – giúp bạn chọn đúng mã sản phẩm, đúng chứng từ, và đúng hạn giao hàng.
