Vòng bi cho hệ thống cuộn giấy không hỏng vì “tuổi thọ”, mà bị phá hủy bởi chuỗi tác động kết hợp: nhiễm bẩn + sai lệch + tải nặng + bôi trơn suy giảm, khiến bề mặt lăn nhanh chóng sinh nhiệt, mài mòn và nứt gãy.
Trong thực tế vận hành, hư hỏng bắt đầu sớm nhất từ nhiễm bẩn: bụi giấy, sợi và nước xâm nhập gây lõm rãnh lăn, mài mòn và làm phân bố tải lệch. Khi độ ẩm cao, nước làm dầu mỡ bị rửa trôi hoặc suy giảm độ nhớt, tạo điều kiện cho ăn mòn và khởi phát nứt mỏi.
Song song đó, lệch tâm trục hoặc housing dồn tải về một mép vòng bi, làm tăng ứng suất cục bộ vượt thiết kế. Khi kết hợp với tải căng web lớn hoặc sốc tải, màng bôi trơn bị phá vỡ, dẫn đến tiếp xúc kim loại – kim loại, gây smearing, quá nhiệt và bó kẹt.
Trong giai đoạn dừng máy hoặc rung động nền, false brinelling và fretting tiếp tục làm hỏng bề mặt dù vòng bi không quay. Cuối chuỗi, khi ma sát và rung tăng cao, lồng bi và vòng bị nứt hoặc vỡ – thường là hậu quả, không phải nguyên nhân gốc.
Key takeaway: Hư hỏng vòng bi trong hệ thống cuộn giấy là lỗi hệ thống (sealing, bôi trơn, lắp đặt, tải), không phải lỗi riêng vật liệu vòng bi.

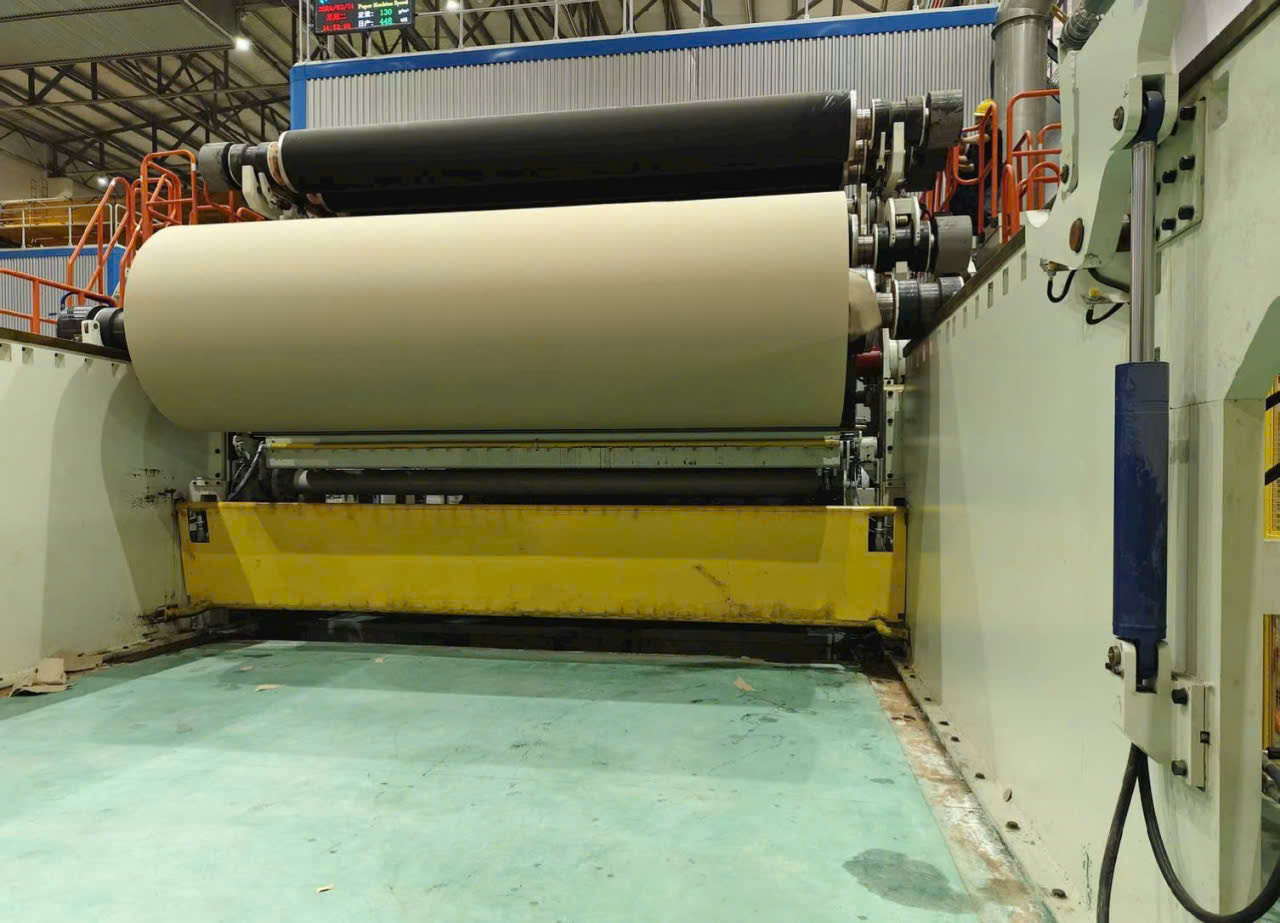

Trong hệ thống cuộn giấy, lỗi lớn nhất không phải chọn sai loại vòng bi, mà là đặt sai chức năng theo vị trí trục: drive side phải là locating (chịu tải + định vị), còn front side phải là non-locating (hấp thụ giãn nở). Khi dùng sai mapping (ví dụ lắp 2 vòng bi cầu cùng loại), lực dọc trục và ma sát trượt sẽ làm nóng, mòn nhanh và dẫn đến thay vòng bi liên tục.
| Vị trí trục | Loại vòng bi tối ưu | Vì sao bền hơn trong thực tế |
|---|---|---|
| Tang cuộn (drive side) | Spherical roller bearing (SRB) | Chịu tải hướng kính lớn + một phần tải dọc trục, tự lựa, đóng vai trò định vị |
| Tang cuộn (front/tending side) | CARB toroidal roller bearing | Hấp thụ giãn nở nhiệt nội tại, không trượt dọc trục → giảm sinh nhiệt |
| Lô dẫn giấy nhẹ | SRB nhỏ hoặc CARB phù hợp tải | Tránh thiếu tải gây trượt (skidding), tối ưu theo tải thực |
| Lô spreader/expander | Deep groove ball / self-aligning ball | Tốc độ cao, tải thấp → ma sát thấp bền hơn |
| Puly dây / sheave | Deep groove ball (sealed) | Chống nước, bụi → giảm hỏng lặp lại |
| Lô crown control | Triple ring bearing | Chống creep, dễ lắp, tăng tuổi thọ so với cấu hình cũ |
Key takeaway: Mapping đúng “locating vs non-locating” theo từng đầu trục quan trọng hơn chọn thương hiệu-sai vị trí sẽ tạo ma sát dọc trục và nhiệt, khiến vòng bi hỏng lặp lại dù dùng loại tốt.
Vòng bi cho hệ thống cuộn giấy vẫn hỏng sớm không phải vì “không đủ xịn”, mà vì điều kiện vận hành thực tế (lắp đặt, lệch tâm, bôi trơn, nhiễm bẩn, biến dạng gối) phá vỡ các giả định thiết kế ban đầu của vòng bi. Nói cách khác, nhà máy mua đúng vòng bi nhưng vận hành trong một hệ thống sai.
Trong thực tế máy giấy, tải cao liên tục + nước, hơi, bụi xơ và lệch trục khiến tuổi thọ thực tế lệch xa tính toán. SKF chỉ ra rằng nhiều hỏng sớm xảy ra khi điều kiện thực tế khác với giả định về độ sạch, độ cứng gối và bôi trơn. Một case điển hình ghi nhận vòng bi hỏng lặp lại mỗi ~3 tháng cho đến khi xử lý đúng nguyên nhân hệ thống.
Sai sót thường nằm ở 4 điểm chính: lắp đặt sai (clearance, drive-up, bề mặt bẩn), lệch tâm và biến dạng housing (tạo điểm tải cục bộ), kẹt dịch chuyển dọc trục (tăng tải nội), và bôi trơn kém. Riêng bôi trơn, khoảng 30% hỏng vòng bi liên quan trực tiếp đến mất màng dầu theo dữ liệu ngành.
Kinh nghiệm vận hành cho thấy tuổi thọ không phụ thuộc logo, mà phụ thuộc việc vòng bi có được lắp đúng, căn chỉnh đúng, cho phép giãn nở đúng và bôi trơn sạch – đủ – đúng loại hay không.
Key takeaway: Vòng bi “xịn” chỉ bền khi hệ thống đúng; trong máy cuộn giấy, kỷ luật lắp đặt + căn chỉnh + bôi trơn quyết định tuổi thọ thực tế.
Trong thực tế hệ thống cuộn giấy, vấn đề không nằm ở “chất lượng ai tốt hơn” mà là “ai có hàng ngay để không dừng máy”. SKF có dữ liệu kỹ thuật và tuổi thọ vượt trội, nhưng lead time dài có thể trở thành rủi ro vận hành; trong khi ZWZ thường có sẵn hàng và chất lượng đủ dùng nếu cấu hình đúng.
| Yếu tố | SKF | ZWZ |
|---|---|---|
| Khả năng cung ứng | Thường lead time dài, phụ thuộc nhập khẩu hoặc sản xuất | Hàng sẵn qua distributor, giao ~15 ngày hoặc nhanh hơn |
| Tác động đến downtime | Rủi ro dừng máy nếu không có tồn kho dự phòng | Giảm downtime nhờ thay thế ngay |
| Chất lượng vận hành | Có tiêu chuẩn tuổi thọ cao và hướng dẫn ngành giấy | Chưa có nhiều case paper mill, nhưng dùng ổn trong nhiều ứng dụng công nghiệp |
| Giải pháp kỹ thuật | Tối ưu misalignment, axial load (SRB + CARB) | Phụ thuộc cấu hình thực tế và kinh nghiệm nội bộ |
| Giá mua | Cao | Thấp hơn, dễ tối ưu chi phí tồn kho |
Trong môi trường downtime đắt đỏ, thời gian chờ hàng có thể quan trọng hơn chênh lệch tuổi thọ lý thuyết. Một vòng bi tốt nhưng không có sẵn vẫn dẫn đến dừng máy, trong khi một giải pháp “đủ tốt + có ngay” giúp duy trì sản xuất liên tục.
Key takeaway: Nếu bạn không thể chờ, ZWZ là lựa chọn thực dụng để giữ máy chạy; SKF chỉ phát huy tối đa khi bạn kiểm soát được tồn kho và lead time.
| STT | Tên hàng hóa | Quy cách | ZWZ | SKF | NSK | Kích thước | Mục đích sử dụng |
|---|---|---|---|---|---|---|---|
| 1 | Rolling paper tub | Φ1100 | ZWZ 23134CAK/C3W33 | SKF 23134 CAK/C3W33 | NSK 23134CAMKE4C3 | Φ170XΦ280X88 | Máy sang cuộn |
| 2 | rope sheave | Φ1100 | ZWZ 61852 | SKF 61852 | NSK 6852 | Φ260/Φ320x28 | Máy sang cuộn |
| 3 | batch-off roll | Φ520 | ZWZ 23036CA/W33 | SKF 23036 CA/W33 | NSK 23036CAME4 | Φ180/Φ280/74 | Máy sang cuộn |
| 4 | paper carrying roll | Φ380 | ZWZ 22318CAK/C3W33 | SKF 22318 CAK/C3W33 | NSK 22318CAMKE4C3 | Φ90/Φ190/64 | Máy sang cuộn |
| 5 | rope sheave | Φ380 | ZWZ 16034 | SKF 16034 | NSK 6034 | Φ170xΦ260x28 | Máy sang cuộn |
Checklist chọn vòng bi cho hệ thống cuộn giấy gồm 8 hạng mục bắt buộc: tải, lệch tâm, dịch chuyển dọc trục, tốc độ–nhiệt, độ hở–lắp ghép, bôi trơn–làm kín, khả năng bảo trì và tính sẵn có - thiếu 1 mục có thể dẫn đến dừng máy ngoài kế hoạch.
Key takeaway: Chọn vòng bi cho reeler/winder là bài toán độ tin cậy hệ thống, không chỉ chọn size; kiểm soát đúng 8 điểm trên giúp giảm rủi ro dừng máy do lệch tâm, giãn nở nhiệt và nhiễm bẩn.
Giải pháp thực tế là chọn vòng bi bền (SRB/CARB cho trục cuộn), kết hợp housing dễ tháo lắp, bôi trơn kiểm soát và giám sát tình trạng để biến hỏng hóc bất ngờ thành bảo trì có kế hoạch. Với vị trí dễ tiếp cận, có thể ưu tiên chuẩn hóa để thay nhanh; nhưng với vị trí trọng yếu, luôn tối ưu tuổi thọ trước. Cần nguồn vòng bi chính hãng, sẵn hàng và tư vấn đúng ứng dụng? Truy cập Bejako.vn để được đề xuất cấu hình phù hợp và giao nhanh cho hệ thống cuộn giấy của bạn.
Hệ thống cuộn giấy nên dùng vòng bi gì để tránh dừng máy?
Phổ biến nhất là bố trí vòng bi tang trống (spherical roller) + CARB ở hai đầu trục để chịu tải nặng, lệch tâm và giãn nở dọc trục mà không tạo lực nội. Đây là cấu hình chuẩn cho nhiều vị trí roll trong máy giấy.
Có nên giữ nguyên loại vòng bi cũ khi hỏng lặp lại?
Không. Khi một vị trí hỏng lặp lại, cần phân tích nguyên nhân gốc và xem xét đổi loại vòng bi, khe hở, bôi trơn hoặc thiết kế lại toàn bộ cụm.
Khi nào nên thay vòng bi để tránh dừng máy đột ngột?
Thay theo condition-based (rung, nhiệt, dầu mỡ) trước khi hỏng chức năng. Lên lịch thay trong downtime kế hoạch để tránh phá hỏng trục, housing và roll.
Có cần lắp monitoring cho mọi vị trí không?
Không. Chỉ lắp online monitoring cho vị trí critical; vị trí quan trọng dùng kiểm tra định kỳ; vị trí không critical có thể chạy đến hỏng.
Nên tồn kho vòng bi như thế nào để không bị thiếu hàng?
Dựa trên criticality và lead time. Vị trí dừng máy → tồn kho sẵn; vị trí quan trọng → tồn kho tối thiểu; vị trí thường → mua theo nhu cầu.
