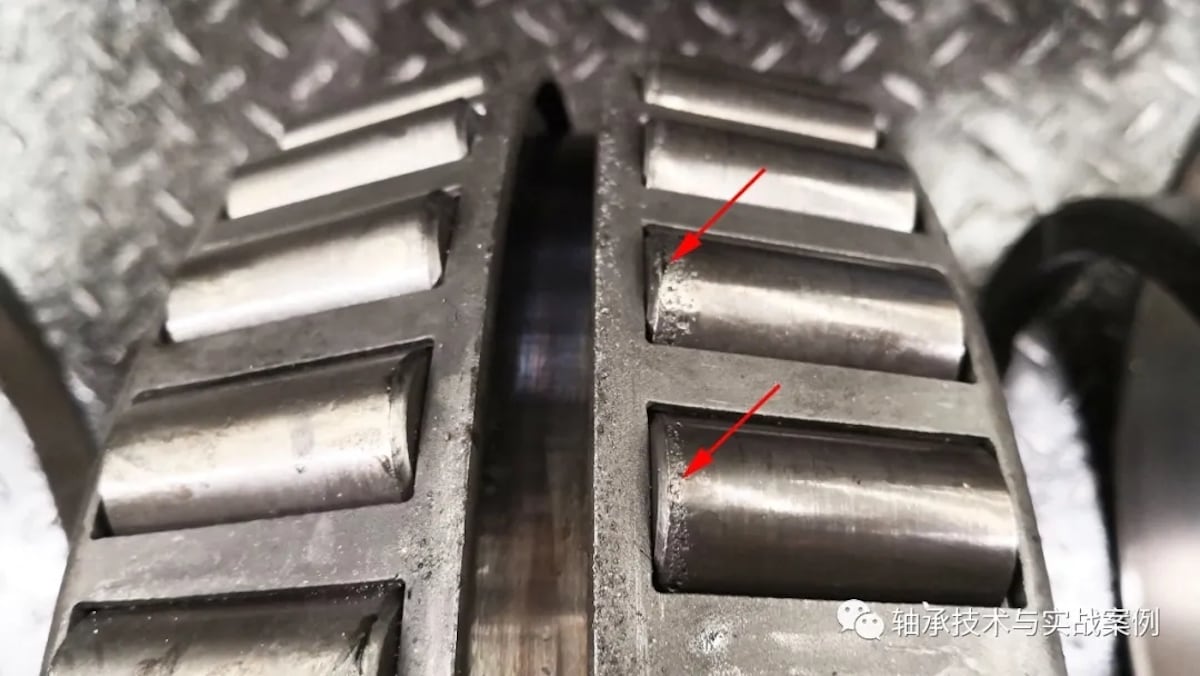

Tuổi thọ vòng bi trong kỹ thuật công nghiệp thường được định nghĩa bằng chỉ số L10, tức số giờ vận hành hoặc số vòng quay mà 90% vòng bi giống nhau có thể đạt được trước khi xuất hiện dấu hiệu mỏi kim loại đầu tiên, trong điều kiện tải và tốc độ xác định theo tiêu chuẩn ISO 281.
Chỉ số này xuất phát từ khái niệm Basic Rating Life (L10), tính theo công thức:
L10=(C/P)p×106L10 = (C/P)^p times 10^6L10=(C/P)p×106
Trong đó: C là tải động định mức, P là tải động tương đương, còn p là hệ số tuổi thọ (3 với vòng bi cầu, 10/3 với vòng bi con lăn).
Tuy nhiên, trong ứng dụng thực tế, kỹ sư thường dùng Modified Rating Life (Lnm) để điều chỉnh kết quả lý thuyết. Phương pháp này bổ sung hệ số điều kiện vận hành (aiso), phản ánh chất lượng bôi trơn, mức độ nhiễm bẩn và giới hạn mỏi vật liệu. Nhờ vậy, phép tính phản ánh gần hơn điều kiện làm việc thực của hệ thống.
Tuổi thọ vòng bi trong kỹ thuật được dự đoán bằng công thức L10 = (C/P)^p, theo tiêu chuẩn ISO 281:2007, biểu thị số vòng quay (tính theo triệu vòng) mà 90% vòng bi trong cùng một lô vẫn hoạt động trước khi xuất hiện hỏng do mỏi vật liệu.
Trong công thức này, C là tải động cơ bản do nhà sản xuất công bố trong catalogue (SKF, NSK, Timken…), phản ánh chất lượng vật liệu, hình học rãnh lăn và số lượng con lăn. P là tải động tương đương, được quy đổi từ tải hướng tâm Fr và tải dọc trục Fa theo dạng P = X·Fr + Y·Fa.
Một điểm quan trọng: tải tác động ảnh hưởng rất mạnh đến tuổi thọ. Vì P nằm ở mẫu dưới lũy thừa, tăng gấp đôi tải có thể làm tuổi thọ giảm nhiều lần.
Giá trị p phụ thuộc loại ổ lăn:
Khi cần dự đoán thời gian vận hành thực tế, công thức còn được chuyển đổi sang L10h = (16,666 / n) × (C/P)^p, với n là tốc độ quay (RPM). Các tính toán này là nền tảng trong thiết kế bảo trì theo chuẩn ISO và tài liệu kỹ thuật của SKF, NSK và Timken.
Các nghiên cứu tribology gần đây cho thấy tuổi thọ vòng bi trong thiết bị công nghiệp nặng chủ yếu bị chi phối bởi điều kiện bôi trơn, mức độ nhiễm bẩn và sai lệch vận hành; phần lớn hỏng hóc sớm không đến từ lỗi sản xuất mà từ môi trường làm việc và bảo trì.
Sự cố bôi trơn
Chiếm khoảng 36–80% các trường hợp hỏng sớm.
Khi màng elastohydrodynamic lubrication (EHL) bị phá vỡ, bề mặt kim loại tiếp xúc trực tiếp → ma sát tăng và sinh nhiệt mạnh.
Nhiễm bẩn hạt rắn
Gây tới 25% hỏng hóc sớm trong môi trường như xi măng hoặc khai khoáng.
Hạt bụi trộn với dầu mỡ tạo hỗn hợp mài mòn, làm biến dạng raceway và kích hoạt mỏi bề mặt.
Lệch tâm lắp đặt (misalignment)
Đóng góp 5–16% sự cố.
Sai lệch nhỏ cỡ 0,01/10 mm cũng đủ làm tăng rung động và ứng suất mép.
Quá tải hoặc shock load
Khoảng 4–10% trường hợp hỏng.
Tải động lớn tạo vi nứt dưới bề mặt và dẫn đến spalling phá hủy nhanh.
Những sự cố làm giảm tuổi thọ vòng bi thường bắt nguồn từ bốn nhóm chính: bôi trơn sai cách, nhiễm bẩn, dòng điện đi qua ổ, và lỗi lắp đặt hoặc quá tải. Các nghiên cứu tribology và phân tích bảo trì công nghiệp cho thấy:
Bôi trơn không đúng – chiếm tới 80% các trường hợp hỏng sớm. Bao gồm chọn sai độ nhớt, thiếu lượng dầu mỡ hoặc chất bôi trơn bị suy giảm khi nhiệt độ tăng, khiến lớp màng elastohydrodynamic bị phá vỡ và xảy ra ma sát kim loại-kim loại.
Nhiễm bẩn trong chất bôi trơn – khoảng 25% trường hợp. Hạt rắn, nước hoặc hóa chất xâm nhập tạo vi lõm trên raceway và gây nứt mỏi sớm.
Dòng điện trong động cơ – xuất hiện trong hơn 60% hỏng hóc động cơ điện, đặc biệt ở motor dùng VFD. Hồ quang điện tạo các vết pitting và “fluting” trên bề mặt lăn.
Sai lệch lắp đặt và quá tải – khoảng 5–10% sự cố dừng máy. Bao gồm lệch tâm, sửa chữa không đúng quy trình hoặc vượt giới hạn tải hướng kính/hướng trục.
Các cơ chế này phá vỡ lớp màng bôi trơn bảo vệ, gây mài mòn nhanh và mỏi bề mặt cục bộ, khiến vòng bi hỏng sớm hơn nhiều so với tuổi thọ tính toán.
Các dấu hiệu cho thấy tuổi thọ vòng bi đang tiến gần đến giới hạn thường xuất hiện theo chuỗi suy thoái cơ học rõ ràng, từ tín hiệu siêu âm rất sớm đến rung động và nhiệt ở giai đoạn cuối.
Phát xạ âm siêu cao (20–100 kHz)
Sóng âm tần số cao phát sinh từ vi nứt dưới bề mặt do mỏi kim loại hoặc bôi trơn kém. Cảm biến acoustic emission có thể phát hiện tín hiệu này sớm hơn đáng kể so với hệ đo rung tiêu chuẩn, khi máy vẫn vận hành bình thường và chưa có dấu hiệu bên ngoài.
Rung động tần số cao tăng dần
Khi các vết nứt lan lên bề mặt và tạo micro-spalling, năng lượng rung ở dải tần cao bắt đầu xuất hiện. Đây thường là giai đoạn đầu tiên mà hệ giám sát rung phát hiện bất thường.
Tiếng ồn nền tăng nhẹ
Khi hư hỏng bề mặt phát triển, ma sát tăng làm mức ồn cơ học nền tăng lên, dù máy vẫn hoạt động ổn định.
Rung động tiêu chuẩn và nhiệt độ tăng
Giai đoạn suy thoái nặng gây tăng khe hở trong ổ lăn, rung velocity theo chuẩn giám sát như ISO 10816 bắt đầu vượt ngưỡng cảnh báo.
Nhiệt cao, rung mạnh, tiếng mài kim loại
Đây là dấu hiệu cuối trước hỏng cấu trúc hoặc vỡ cage, thường kèm rung ngẫu nhiên biên độ lớn và có thể xuất hiện khói hoặc quá nhiệt.
Nhiệt độ vỏ gối đỡ vượt 82°C (180°F) theo khuyến nghị của SKF. Vòng ngoài có thể cao hơn tối đa 11°C; vượt mức này thường báo hiệu ma sát tăng và nguy cơ mất lớp dầu bôi trơn.
Rung động vượt giới hạn ISO 10816-3, đặc biệt khi vận tốc RMS > 7.1 mm/s ở máy công nghiệp trung và lớn. Đây được xem là vùng nguy hiểm, cần lên kế hoạch thay vòng bi.
Xuất hiện tiếng ồn bất thường hoặc tín hiệu gia tốc tần số cao trong giám sát rung. Những dấu hiệu này thường cho thấy micro-spalling hoặc nứt dưới bề mặt đang phát triển.
Nhiệt độ tăng nhanh làm dầu giảm độ nhớt: chỉ cần tăng khoảng 28°C có thể làm độ nhớt dầu giảm hơn 50%, khiến màng bôi trơn mỏng và dễ xảy ra tiếp xúc kim loại-kim loại.
Kết quả tính toán L10 life đã gần đạt ngưỡng, nhưng phải kết hợp với dữ liệu condition monitoring; L10 chỉ là mốc thống kê chứ không phải thời điểm thay bắt buộc.
Bỏ qua các ngưỡng cảnh báo có thể dẫn đến thermal runaway, mất khe hở và kẹt trục; ngược lại, thay quá sớm chỉ dựa vào tuổi thọ vòng bi dự kiến dễ gây lỗi lắp đặt và lãng phí vòng đời còn lại.
Các nhà máy thường kéo dài tuổi thọ vòng bi bằng cách kiểm soát nhiễm bẩn, bôi trơn đúng chuẩn, lắp đặt chính xác và giám sát tình trạng vận hành. Những biện pháp này giữ ổn định khe hở hướng kính và ngăn mỏi bề mặt – hai yếu tố quyết định độ bền trong môi trường tải nặng.
Chọn đúng loại vòng bi: lựa chọn phù hợp với tải, tốc độ và môi trường giúp tránh quá tải và giảm nguy cơ mỏi vật liệu sớm.
Kiểm soát nhiễm bẩn: dùng phớt kín, lọc dầu mịn hoặc thép HTF để ngăn hạt bụi bị “overroll”, vốn gây biến dạng dẻo và micropitting; trong thực tế, vòng bi kín hoàn toàn đã tăng thời gian vận hành từ 730 ngày lên hơn 4 năm tại mỏ lignite ở Đức.
Bôi trơn hiệu quả: tạo lớp màng đàn hồi-thuỷ động (elastohydrodynamic film) tách con lăn khỏi rãnh lăn, giảm tiếp xúc kim loại và chống bụi mỏ; bôi trơn đúng có thể kéo dài tuổi thọ vận hành đến 3 lần so với trạng thái bôi mỡ tiêu chuẩn.
Lắp đặt chính xác: đảm bảo khe hở hướng kính đúng thiết kế; ép vòng bi lên trục chỉ lớn hơn 0,051 mm có thể gây preload nghiêm trọng và giảm tuổi thọ xuống 17% so với tính toán.
Giám sát dự đoán (predictive monitoring): cảm biến rung và nhiệt độ giúp phát hiện nứt mỏi dưới bề mặt sớm, có thể tăng tuổi thọ vận hành khoảng 60% và giảm downtime tới 85%.
Trong thực tế công nghiệp, tuổi thọ vòng bi luôn là kết quả của nhiều yếu tố vận hành chứ không chỉ là giá trị L10 trên lý thuyết. Khi kỹ sư hiểu rõ cơ chế hỏng – từ bôi trơn, nhiễm bẩn đến lệch tâm – việc lựa chọn và vận hành vòng bi sẽ trở nên chủ động và đáng tin cậy hơn. Với các hệ thống tải nặng, lựa chọn vòng bi đạt chuẩn và có nguồn cung ổn định là bước quan trọng để bảo vệ dây chuyền. Nếu bạn cần tư vấn kỹ thuật hoặc lựa chọn vòng bi công nghiệp phù hợp, đội ngũ kỹ thuật của Bejako luôn sẵn sàng hỗ trợ tại https://bejako.vn/.
