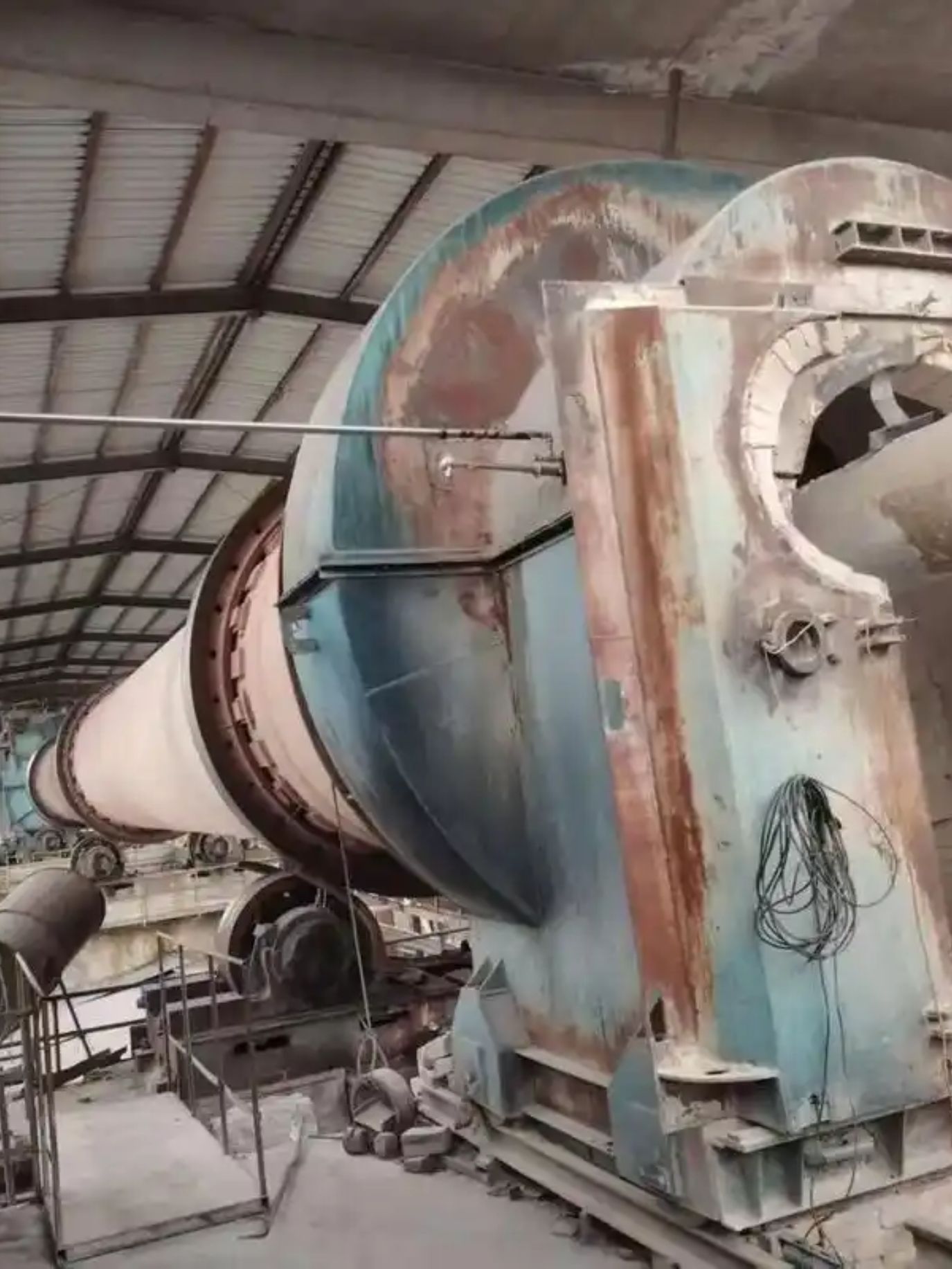

Trong vòng bi cho lò quay xi măng, vị trí gối đỡ chính thường không dùng vòng bi lăn mà dùng ổ trượt thủy động tự điều chỉnh (journal bearing) với bệ cầu và màng dầu, chịu tải cực lớn, lệch tâm và giãn nở nhiệt tốt hơn so với ổ lăn.

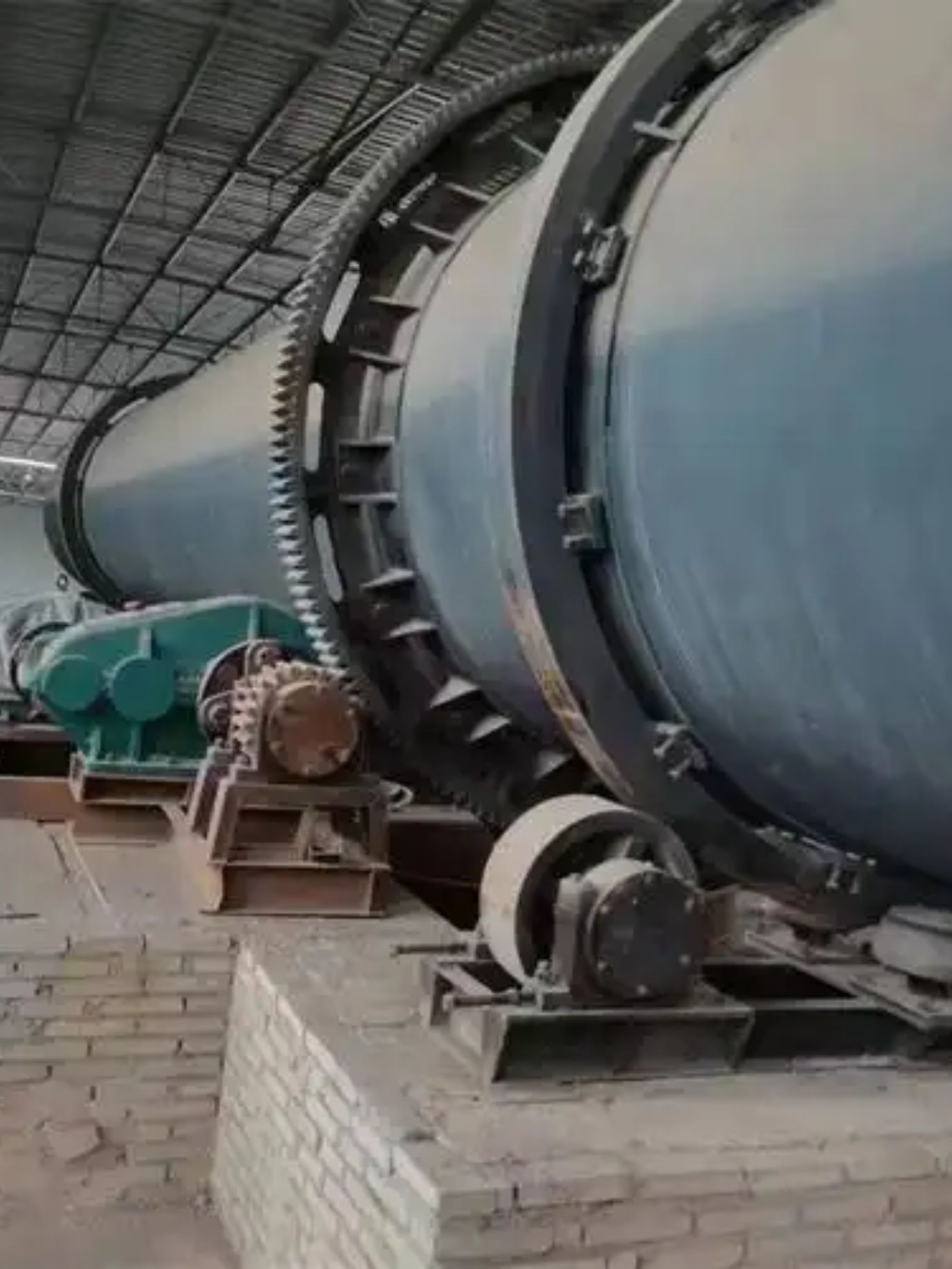

Ổ lăn chỉ xuất hiện chọn lọc, thường ở cụm con lăn đỡ cải tiến, con lăn chặn và hệ truyền động; khi đó tải không chỉ hướng kính mà còn có thành phần dọc trục và sai lệch lắp đặt.
Ổ tang trống (spherical roller bearing) được dùng khi cần tự lựa + chịu tải hỗn hợp, đặc biệt ở cụm con lăn đỡ chuyển đổi sang ổ lăn hoặc gối pinion, nơi có lệch tâm, rung và môi trường bẩn.
Ổ côn (tapered roller bearing) phù hợp vị trí cần định vị trục chính xác, chịu tải kết hợp và độ cứng cao, như trục hộp giảm tốc hoặc pinion; nhưng nhạy với sai lệch và cài đặt preload.
Ổ trụ (cylindrical roller bearing) thường dùng ở đầu tự do trong hệ truyền động, nơi cần chịu tải hướng kính lớn và cho phép giãn nở trục, tránh dồn tải dọc trục về ổ.
Đánh giá tải thực tế thay vì thông số danh nghĩa: Với vòng bi cho lò quay xi măng, cần đo tải hướng kính, dọc trục, tải va đập, chu kỳ chạy–dừng và lịch sử lệch tâm; vì tải không đều làm tăng ứng suất tiếp xúc và rút ngắn tuổi thọ.
Kiểm soát nhiệt độ vận hành và bôi trơn: Theo dõi nhiệt độ vòng bi, housing, dầu mỡ và cả vỏ lò (có thể ~400 °C) để tránh giảm độ nhớt, mất màng dầu, thay đổi khe hở và nguy cơ bó kẹt.
Xác minh mức độ nhiễm bẩn thực tế: Phân tích dầu/mỡ, đếm hạt, nước, kiểm tra phớt và đường xâm nhập; bụi xi măng và ẩm tạo mài mòn 3-body và điểm tập trung ứng suất – nguyên nhân hỏng sớm phổ biến.
Kiểm soát dung sai lắp và khe hở làm việc: Soát kích thước trục–gối, độ tròn, độ côn, độ lệch, độ ép lắp và khe hở sau lắp; sai lệch nhỏ cũng gây nóng, rung, creep hoặc seizure.
Đánh giá khả năng cung ứng và thay thế tương đương: So lead time, tồn kho khu vực, khả năng hoán đổi, kiểm soát hàng giả; chọn nhanh mà không tương đương vật liệu, phớt, bôi trơn có thể biến vấn đề mua hàng thành sự cố vận hành.
Chọn mã thay thế vòng bi cho lò quay xi măng phải dựa trên map tương đương đầy đủ (code + điều kiện vận hành), không chỉ kích thước d-D-B.
Xác định đầy đủ mã vòng bi gốc
Không dùng mỗi base number; phải đọc toàn bộ ký hiệu gồm clearance (C3/C4/C5), cage (J/T2…), heat stabilization (TS2–TS4…). NTN, NSK, Schaeffler đều coi suffix là dữ liệu chức năng, không phải “phụ”.
Đối chiếu thiết kế & loại vòng bi
So sánh loại (spherical vs cylindrical), hình học con lăn, rib, biến thể tải nặng. Cùng kích thước chưa chắc cùng khả năng chịu tải.
Kiểm tra tải & phân bố nội lực
So dynamic/static rating và cấu trúc bên trong; khác số lượng/kích thước con lăn → stress khác, tuổi thọ khác.
Tính clearance vận hành thực tế
Xét fit + chênh nhiệt trục/vỏ → clearance làm việc ≠ catalogue. Sai lệch dễ gây preload, sinh nhiệt, bó kẹt.
Đánh giá cage & vật liệu
Thép dập, đồng gia công hay polymer → phản ứng khác với shock, lệch tâm, bôi trơn kém, nhiệt cao.
Xác minh ổn định nhiệt
Đối chiếu cấp TS/S; thiếu heat stabilization so với bản gốc → rủi ro biến dạng, giảm độ cứng.
So khớp điều kiện ứng dụng
Cùng vị trí (support roller, ID fan…), cùng kiểu lắp (fixed/floating), nhiệt độ, bôi trơn, nhiễm bẩn.
Nếu đội bảo trì cần tra nhanh vòng bi cho lò quay xi măng, hãy giữ nguyên mã cơ bản SKF rồi đối chiếu từng hậu tố trước khi map sang ZWZ; bảng dưới chỉ phù hợp cho bước sàng lọc kỹ thuật ban đầu, chưa phải phê duyệt thay thế cuối.
| STT | SKF mã đầy đủ | SKF suffix tách nghĩa | ZWZ mã đề xuất | ZWZ hậu tố/ghi chú |
|---|---|---|---|---|
| 1 | 22208 E | E = tải cao, lỗ trụ | 22208 | Cần xác minh thiết kế nội bộ tương đương E |
| 2 | 22208 EK | E + K = tải cao, lỗ côn 1:12 | 22208K | Kiểm tra đúng lỗ côn và clearance |
| 3 | 22209 E | E, lỗ trụ | 22209 | Xác minh kiểu lồng |
| 4 | 22209 EK | E + K | 22209K | Kiểm tra khe hở C3 nếu máy tải nặng |
| 5 | 22210 E | E, lỗ trụ | 22210 | Xác minh lồng và W33 |
| 6 | 22210 EK | E + K | 22210K | Kiểm tra lắp trên adapter sleeve |
| 7 | 22211 E | E, lỗ trụ | 22211 | Cần xác minh |
| 8 | 22211 EK | E + K | 22211K | Kiểm tra đúng côn 1:12 |
| 9 | 22308 E | E, lỗ trụ | 22308 | Xác minh tải động/tĩnh |
| 10 | 22308 EK | E + K | 22308K | Kiểm tra sleeve và khe hở |
| 11 | 22309 E | E, lỗ trụ | 22309 | Cần xác minh |
| 12 | 22309 EK | E + K | 22309K | Kiểm tra đúng điều kiện lắp |
| 13 | 22310 E | E, lỗ trụ | 22310 | Xác minh cage |
| 14 | 22310 EK | E + K | 22310K | Nên kiểm tra clearance class |
| 15 | 22311 E | E, lỗ trụ | 22311 | Cần xác minh |
| 16 | 22311 EK | E + K | 22311K | Kiểm tra đúng lỗ côn |
| 17 | 22220 CC/W33 | CC = lồng thép dập; W33 = rãnh dầu + 3 lỗ | 22220 | Phải chọn bản có rãnh dầu tương đương W33 |
| 18 | 22220 CCK/W33 | CC + K + W33 | 22220K | Kiểm tra đúng K và rãnh dầu |
| 19 | 22320 CA/W33 | CA = lồng đồng; W33 | 22320 | Chỉ thay nếu ZWZ có lồng tương đương đồng gia công |
| 20 | 22320 CAK/W33 | CA + K + W33 | 22320K | Rủi ro cao nếu thay sang lồng thép khác kiểu |
| 21 | 23022 CC/W33 | CC + W33 | 23022 | Kiểm tra tương đương groove/lube holes |
| 22 | 23022 CCK/W33 | CC + K + W33 | 23022K | Xác minh lắp trên ống côn |
| 23 | 23124 CC/W33 | CC + W33 | 23124 | Cần xác minh |
| 24 | 23124 CCK/W33 | CC + K + W33 | 23124K | Kiểm tra khe hở ban đầu và drive-up |
| 25 | 23228 CC/W33 | CC + W33 | 23228 | Chỉ dùng nếu đúng series/kết cấu |
| 26 | 23228 CCK/W33 | CC + K + W33 | 23228K | Kiểm tra taper và lubrication holes |
| 27 | 24028 CC/W33 | CC + W33 | 24028 | Xác minh thông số tải |
| 28 | 24028 CCK30/W33 | CC + K30 + W33 | 24028K30 | Bắt buộc đúng côn 1:30, không được thay bằng K |
| 29 | 24124 CC/W33 | CC + W33 | 24124 | Cần xác minh |
| 30 | 24124 CCK30/W33 | CC + K30 + W33 | 24124K30 | Kiểm tra đúng côn 1:30 |
Điểm cần giữ chặt khi dùng bảng này: Không nên dùng bảng này để chốt mua nếu chưa xác minh clearance, cage, rãnh dầu và điều kiện lắp; gặp mã K30 hoặc CAK/W33 thì dừng ở mức tham khảo và đối chiếu catalogue ZWZ trước. Trường hợp như 22320 CAK/W33 hoặc 24028 CCK30/W33 mà bỏ qua lồng, rãnh dầu, hoặc sai côn thì thay rất dễ lệch.
Chi phí thực sự của vòng bi cho lò quay xi măng không nằm ở giá mua, mà ở chi phí dừng lò, thời gian sửa chữa, năng lượng hao phí khi stop/start và rủi ro không có sẵn phụ tùng khi cần.
Một ca dừng lò ngoài kế hoạch có thể gây mất $150.000–$400.000 mỗi ngày, tương đương $6.000–$17.000 mỗi giờ vận hành. Chỉ cần kéo dài thêm 8 giờ, chi phí cơ hội đã lên tới $48.000–$136.000 - thường vượt xa chênh lệch giá giữa các lựa chọn.
Chưa kể, dữ liệu sản xuất clinker cho thấy 10 giờ downtime gây tổn thất nhiệt tương đương 35.640 lít diesel và tăng khoảng 49.000 kWh điện/tháng, nghĩa là chi phí đội lên ngay cả trước khi sửa xong.
Vì vậy, quyết định “rẻ” chỉ đúng khi độ tin cậy, tồn kho và thời gian thay thế không làm tăng downtime; nếu không, cái rẻ đó thường đắt hơn rất nhiều.
Hỏng sớm không phải do “mòn tự nhiên” mà do phân bố tải sai, dẫn đến spalling bề mặt hoặc dưới bề mặt khi ứng suất tiếp xúc bị dồn cục bộ thay vì phân bố đều.
Gây lệch tải và phá hủy mép (edge loading) khi sai loại hoặc khả năng chịu lệch tâm, làm xuất hiện vùng tải tập trung và mỏi cục bộ rất nhanh.
Sinh nhiệt và bó kẹt (smearing, seizure) nếu màng bôi trơn bị phá vỡ do nhiệt, trượt hoặc preload không phù hợp, khiến kim loại tiếp xúc trực tiếp.
Trượt vòng, ăn mòn lắp ghép và nứt vòng khi dung sai lắp hoặc giãn nở nhiệt không đúng, dẫn tới ring creep, fretting và thậm chí gãy vòng.
Mài mòn do bụi tăng tốc nếu cấu hình phớt và bố trí không đủ kín cho môi trường lò, hạt silica xâm nhập làm hỏng nhanh dầu/mỡ và bề mặt làm việc.
Quá nhiệt và rung ở hệ truyền động chính hoặc cụm làm mát clinker, do sai lựa chọn khiến tải và nhiệt lan ra toàn hệ, không còn là lỗi riêng của ổ lăn.
Hiệu ứng dây chuyền lên toàn hệ thống: sai lựa chọn vòng bi cho lò quay xi măng có thể lan sang trục, gối đỡ, con lăn, phớt và dừng lò, vì tải – nhiệt – bôi trơn liên kết chặt với nhau.
Không dùng khi chưa có xác nhận kỹ thuật rằng vòng bi thay thế giữ đúng fit, clearance, đường tải và giãn nở nhiệt như thiết kế gốc; cùng kích thước ngoài chưa đủ để coi là tương đương (ISO 492, ISO 5753).
Không dùng nếu sai khác đặc tính làm việc (độ rơ trong, thiết kế bên trong, tải trọng, yêu cầu lắp), vì các yếu tố này ảnh hưởng trực tiếp đến nhiệt độ, rung và tuổi thọ theo hướng dẫn NSK.
Không dùng khi phá vỡ cấu hình fixed–floating của lò, vì sai fit hoặc preload có thể gây quá nhiệt, bong tróc, rung và hỏng sớm.
Không dùng khi hệ thống xung quanh không tương thích (trục, vỏ, bôi trơn, phớt, nhiệt độ), do hành vi ổ phụ thuộc toàn bộ cụm lắp.
Không dùng khi chạm giới hạn thiết kế về tải, khe hở, nhiệt, tốc độ hoặc quy trình lắp (ví dụ ổ côn cần kiểm soát giảm clearance khi lắp).
Không dùng cho vị trí critical của lò quay xi măng nếu chỉ dựa vào giá rẻ hoặc giao nhanh mà thiếu hồ sơ chứng minh tương đương chức năng trong hệ OEM.
Xác định đúng vị trí và chức năng: support roller, idler, vị trí chịu lực dọc trục, gối định vị hay không định vị, có cần bù giãn nở nhiệt hay không.
Ghi nhận tải thực tế: tải hướng kính, sốc, tải dọc trục, chế độ start–stop; với vị trí tải nặng tốc độ thấp, ưu tiên kiểm tra theo tải tĩnh cơ bản C₀ như hướng dẫn SKF.
Đo nhiệt độ ngay tại ổ: giá trị bình thường, khi khởi động và khi bất thường; đánh giá nguy cơ giảm độ nhớt dầu, lão hóa mỡ, giảm khe hở gây kẹt.
Đánh giá môi trường và làm kín: mức bụi xi măng, nước, nhiệt bức xạ; xác định có cần phớt ngoài/labyrinth khi shield tích hợp không đủ (SKF).
Kiểm tra khả năng bảo trì tại chỗ: phương pháp lắp (ưu tiên gia nhiệt, tránh đóng lực), hệ bôi trơn, dung sai lắp, khả năng thay thế nhanh (NSK khuyến nghị theo dõi nhiệt, rung, dầu mỡ).
Ước lượng lệch tâm và biến dạng: vì sai lệch luôn làm tăng rung, giảm tuổi thọ dù ổ có khả năng tự lựa.
Xác nhận khe hở trong và biến thể chịu nhiệt: phù hợp điều kiện vận hành thực tế, tránh mất khe hở khi nóng.
Kiểm chứng nguồn cung: đúng mã, đúng biến thể (khe hở, cage, seal), lead time đáp ứng thay thế khẩn cấp.
Khi hiểu đúng bản chất tải, nhiệt và điều kiện bôi trơn, việc chọn vòng bi không còn là “đoán đúng sai” mà trở thành một quyết định có kiểm soát. Những sai lệch nhỏ về khe hở, dầu bôi trơn hay khả năng giãn nở đều có thể tích tụ thành sự cố lớn. Bejako mang đến lựa chọn vòng bi công nghiệp nặng đáng tin cậy, giúp rút ngắn thời gian chờ và cân bằng chi phí – hiệu suất. Nếu bạn đang cần phương án thay thế nhanh nhưng vẫn chắc chắn, đây là lúc nên xem xét lại tiêu chuẩn đang áp dụng.
Loại vòng bi nào tốt nhất cho lò quay xi măng?
Không có loại “tốt nhất” chung cho mọi vị trí; vòng bi cho lò quay xi măng phải chọn theo từng duty cụ thể. Ổ tang trống thường ưu tiên loại chịu lệch tâm và tải va đập, trong khi vị trí tốc độ cao lại cần thiết kế khác.
Vì mỗi điểm đỡ chịu tổ hợp tải, nhiệt, lệch trục và bôi trơn khác nhau, nên chọn sai theo “quy tắc chung” rất dễ lệch cơ chế hỏng thực tế.
Có thể thay thế khác hãng theo kích thước không?
Không nên chỉ dựa vào kích thước danh nghĩa.
Tài liệu ứng dụng của SKF cho thấy hệ đỡ lò là một hệ kỹ thuật gồm khe hở, cage, xử lý nhiệt, độ chính xác và lắp ghép; đổi hãng có thể làm thay đổi khe hở, sinh nhiệt hoặc dòng dầu dù mã tương đương.
Chọn khe hở C3/C4 có phải mặc định?
Không; khe hở phải tính theo trạng thái lắp và vận hành.
Độ dôi lắp, chênh nhiệt giữa vòng trong–ngoài, thiết kế phớt và ma sát đều làm giảm khe hở ban đầu, nên “cứ dùng C3” chỉ đúng khi điều kiện thực tế phù hợp.
Bao lâu nên thay vòng bi?
Không có chu kỳ cố định đáng tin cậy.
NSK và thực tế vận hành đều nghiêng về bảo trì theo tình trạng: theo dõi nhiệt, rung, siêu âm và kiểm tra cơ khí; tuổi thọ phụ thuộc nhiều vào bôi trơn, nhiễm bẩn và tải lệch hơn là thời gian lịch.
