Vòng Bi Đũa Bốn Dãy ZWZ Cho Máy Nghiền Sấy Than Tải Động

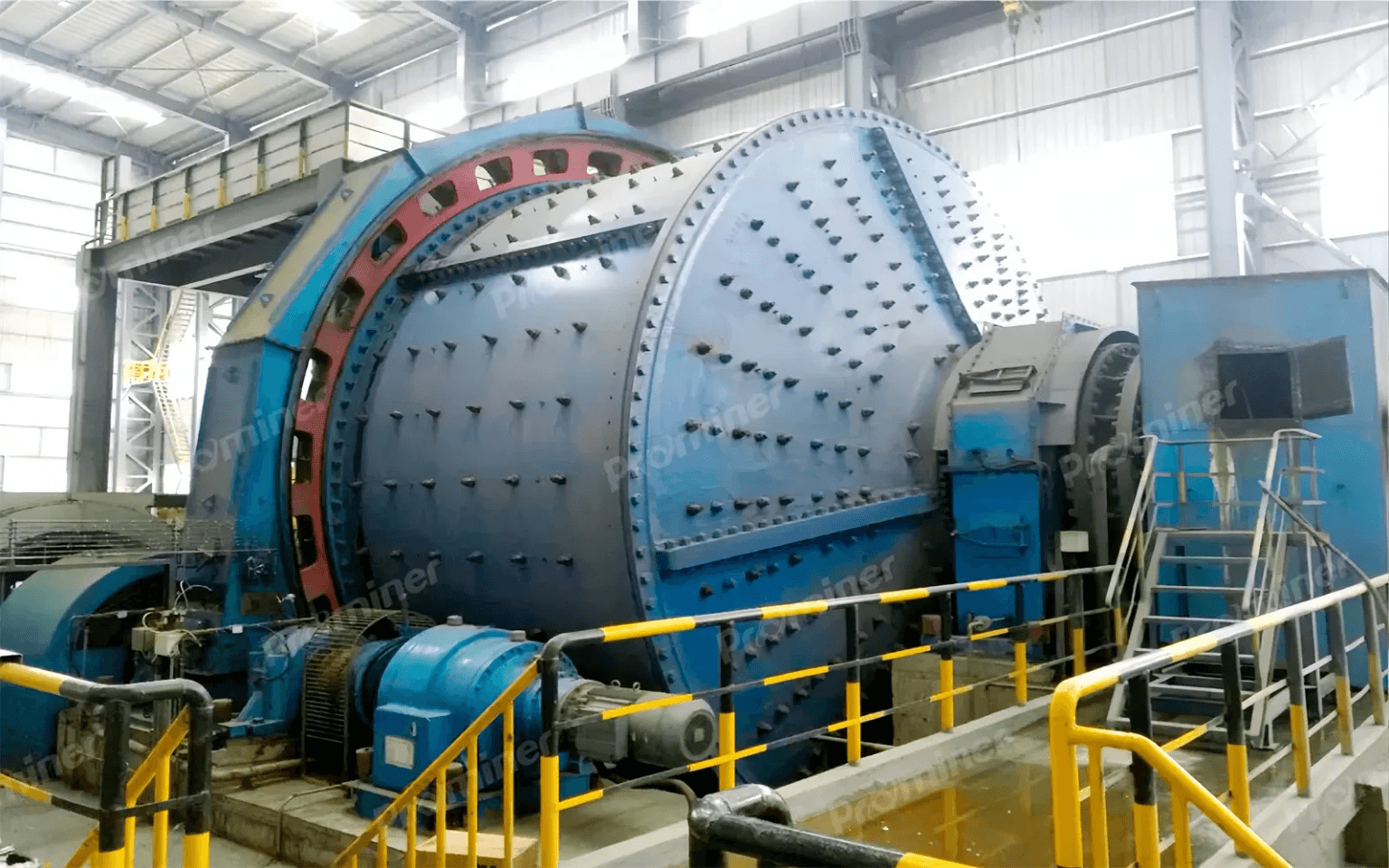

Máy nghiền sấy than và bài toán biến thiên tải trọng động trong thực tế

Trong máy nghiền sấy than, vấn đề không nằm ở tải lớn liên tục. Vấn đề nằm ở tải biến thiên liên tục theo lưu lượng than, độ ẩm và dao động mô-men xoắn. Chỉ cần tải dao động khoảng ±30% so với thiết kế, tuổi thọ vòng bi có thể giảm 40–60%. Với điều kiện than ẩm trên 15%, tuổi thọ ổ lăn thậm chí giảm từ khoảng 50.000 giờ xuống dưới 20.000 giờ.

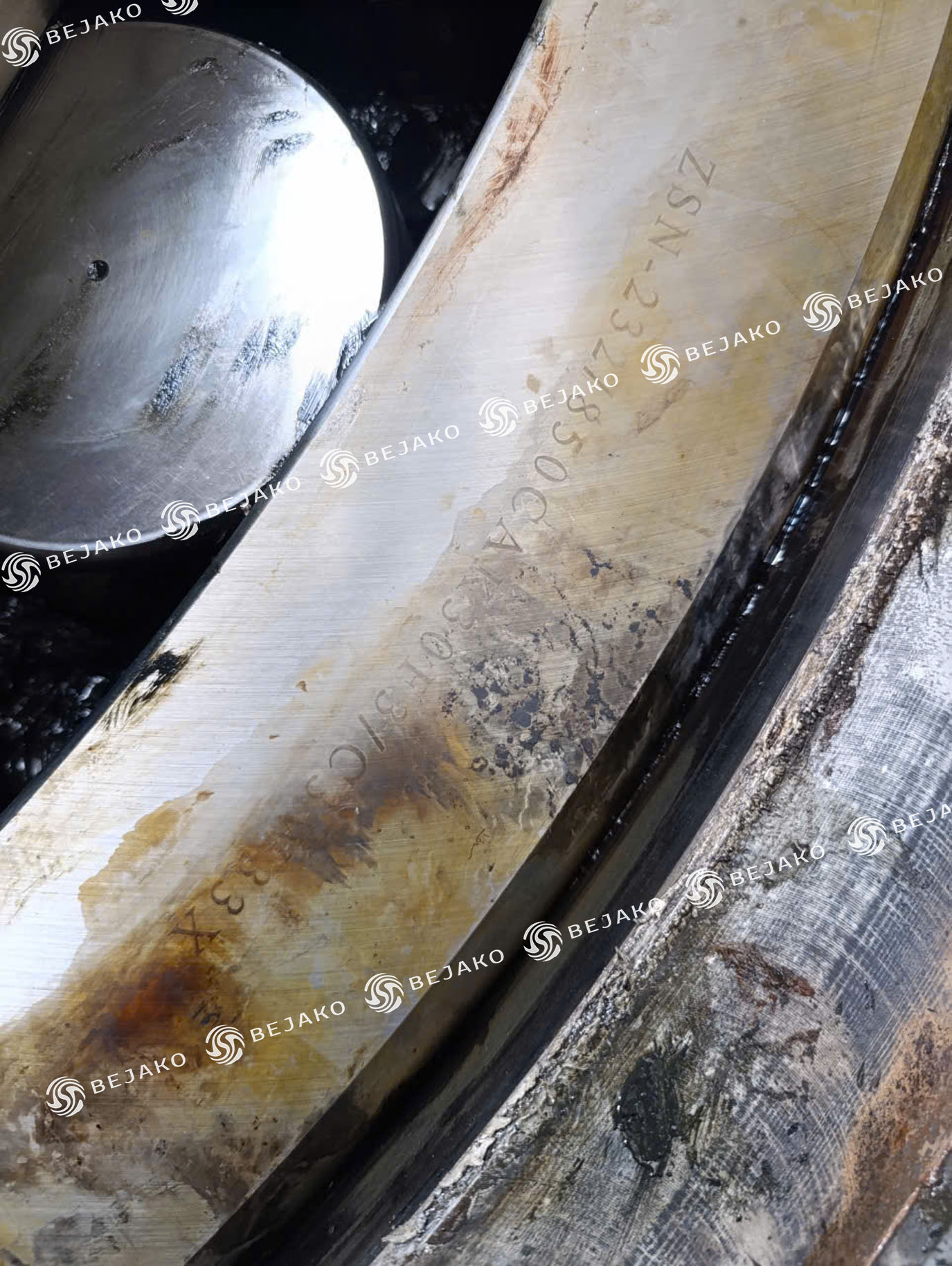

Nhiều đội bảo trì chỉ tập trung thay mỡ hoặc cân tâm sau khi rung tăng mạnh. Nhưng thực tế, hư hỏng thường bắt đầu từ các chu kỳ tải động lặp lại làm xuất hiện rỗ bề mặt, nứt vi mô và bong tróc raceway. Khi torque oscillation từ motor hoặc gearbox xuất hiện, ứng suất luân phiên trên vòng trong và vòng ngoài tăng rất nhanh theo công thức tuổi thọ L10 = (C/P)³. Chỉ cần tải tăng thêm 20%, tuổi thọ mỏi có thể mất gần một nửa.

Đây là lý do các hệ thống dùng vòng bi đũa bốn dãy ZWZ thường được ưu tiên cho máy nghiền tải nặng: khả năng chịu tải hướng kính cao hơn, ổn định hơn khi tải dao động và giảm nguy cơ phát nhiệt cục bộ khi than ẩm làm suy giảm màng bôi trơn. Trong thực tế nhà máy xi măng và nhiệt điện, nhiều ca rung tăng từ nền bình thường lên 1,6 mm/s chỉ trong 48 giờ trước khi vòng bi hỏng hoàn toàn. Nếu không có condition monitoring, một vòng bi vài trăm đô có thể kéo theo downtime hàng chục nghìn đô.

Key takeaway: Với máy nghiền sấy than, tải động biến thiên mới là tác nhân phá hủy vòng bi nhanh nhất. Chọn đúng cấu hình ổ lăn và theo dõi rung động sớm giúp giảm 20–30% nguy cơ downtime ngoài kế hoạch.

Vì sao máy nghiền sấy than tạo áp lực đặc biệt lên vòng bi?

Máy nghiền sấy than tạo tải cực nặng lên vòng bi vì 5 yếu tố xảy ra cùng lúc: tải động biến thiên, bụi than mài mòn, nhiệt cao, bôi trơn nhiễm bẩn và chu kỳ start-stop liên tục. Với cụm tải kiểu này, vòng bi đũa bốn dãy ZWZ thường được chọn để chịu tải hướng kính lớn và duy trì độ ổn định khi tải dao động mạnh.

• Chịu tải động liên tục: Khi than cấp liệu không đều hoặc máy rung do quá tải, con lăn tạo va đập lên raceway. Điều này gây rolling contact fatigue và bong tróc bề mặt (spalling). Monitoring thường thấy defect frequency tăng dần trước khi hỏng hoàn toàn.
• Hứng bụi than mài mòn: Bụi than trộn với mỡ tạo “hỗn hợp grinding paste”, làm mòn raceway và con lăn rất nhanh. SKF ghi nhận mài mòn do hạt bẩn chiếm khoảng 26% lỗi vòng bi.
• Làm việc trong nhiệt độ cao: Nhiệt vượt 70°C làm dầu mỡ oxy hóa nhanh và giảm độ nhớt. Theo dữ liệu condition monitoring, cứ tăng thêm 10°C trên ngưỡng này thì tuổi thọ vòng bi có thể giảm khoảng 1,5 lần.
• Gặp lỗi bôi trơn nhiều hơn lỗi tải: Thực tế tại hệ thống nghiền than, vấn đề lớn nhất thường không nằm ở tải. Nó nằm ở mỡ sai chủng loại, bôi thiếu hoặc nhiễm nước, bụi. Các nghiên cứu failure analysis cho thấy 40–50% hỏng hóc vòng bi liên quan trực tiếp đến bôi trơn và nhiễm bẩn.
• Chịu chu kỳ khởi động – dừng máy liên tục: Khi startup, màng dầu chưa hình thành đủ, bề mặt kim loại dễ ma sát trực tiếp gây micro-welding và surface fatigue. Đây là lý do nhiều cụm vòng bi hỏng sớm dù tải danh nghĩa chưa vượt thiết kế.

Key takeaway: Trong hệ thống nghiền sấy than, tải nặng chỉ là một phần vấn đề. Thứ làm vòng bi hỏng nhanh hơn thường là nhiệt và bôi trơn nhiễm bẩn đi kèm tải biến thiên liên tục.

Vòng bi đũa bốn dãy ZWZ phù hợp với cụm tải nặng như thế nào?

Vòng bi đũa bốn dãy ZWZ phù hợp với cụm tải nặng vì chịu tải hướng kính rất lớn, chống rung và chịu va đập tốt trong môi trường nghiền – cán – ép liên tục. Thiết kế 4 dãy con lăn giúp phân bổ tải đều, tăng độ cứng trục và giảm nguy cơ hỏng sớm khi tải biến thiên liên tục trong máy nghiền sấy than.

Điểm nhiều đội bảo trì hay bỏ sót là vấn đề không chỉ nằm ở “chịu tải cao”, mà nằm ở khả năng giữ ổn định khi máy rung mạnh và nhiệt thay đổi liên tục. Với máy nghiền than, tải thường không đều, có shock load và lệch tâm do giãn nở nhiệt. ZWZ xử lý phần này khá tốt nhờ biên dạng con lăn tối ưu giảm ứng suất mép, rãnh lăn super-finished P5 chạy êm hơn và vòng tôi bainite tăng khả năng chống va đập.

Trong thực tế, dòng FC, FCD và FCDP còn giúp đội maintenance thay thế linh hoạt hơn. Thiết kế tách rời cho phép tháo inner ring hoặc cụm con lăn riêng mà không cần tháo toàn bộ housing. Đây là lợi thế lớn với nhà máy xi măng hoặc thép đang bị áp lực downtime. Nếu hệ thống chạy nóng và interference lớn, nên dùng khe hở C4 thay vì C3 để tránh bó cứng khi tải tăng nhiệt.

Key takeaway: Với cụm tải nặng rung động cao như máy nghiền sấy than, vòng bi đũa bốn dãy ZWZ không chỉ mạnh ở tải trọng mà còn ở khả năng bảo trì nhanh và giảm downtime thực tế cho đội vận hành.

Bảng mã vòng bi 4 dãy ZWZ cho máy nghiền than

Checklist kỹ thuật trước khi chọn vòng bi ZWZ cho máy nghiền sấy than

Đừng chọn vòng bi đũa bốn dãy ZWZ chỉ theo mã cơ bản. Với máy nghiền sấy than, khác biệt nằm ở suffix: kiểu phớt, vật liệu cage, độ hở và khả năng chịu tải động. Chọn sai một chi tiết nhỏ có thể làm vòng bi hỏng chỉ sau vài tháng vì bụi than, quá nhiệt hoặc shock load.

• Xác định đúng dạng tải, gồm tải hướng kính, tải dọc trục hoặc tải hỗn hợp trước khi chọn mã vòng bi đũa bốn dãy ZWZ
• Kiểm tra mức độ nhiễm bẩn, đặc biệt với bụi than và hơi ẩm để chọn đúng seal 2RS, ZZ hoặc labyrinth
• Đánh giá điều kiện bôi trơn, gồm độ nhớt dầu, cấp NLGI và chu kỳ châm mỡ để tránh quá nhiệt trên 90°C
• Đối chiếu tải động thực tế, vì nhiều mã “gần giống” có khả năng chịu tải khác nhau do suffix MA, C3 hoặc thiết kế cage
• Xác nhận kiểu lắp, gồm fit trục, fit housing và khả năng dùng adapter sleeve nếu tải thay đổi liên tục
• Theo dõi rung động và nhiệt độ nền, vì nhiệt vượt 80°C thường là dấu hiệu lệch tâm hoặc thiếu dầu bôi trơn
• Kiểm tra lịch sử hỏng cũ, như fluting điện, fretting hoặc bong rỗ để tránh lặp lại cùng nguyên nhân
• Đọc toàn bộ mã vòng bi, không chỉ mã cơ bản, vì suffix quyết định độ hở, cage đồng, khả năng chống bụi và tuổi thọ thực tế

Key takeaway: Với máy nghiền sấy than, tuổi thọ vòng bi không nằm ở “mã gần tương đương”. Nó nằm ở việc mã đầy đủ của vòng bi ZWZ có thật sự khớp với tải động, mức bụi và điều kiện bôi trơn ngoài hiện trường hay không.

Bejako hỗ trợ gì khi nhà máy cần đối chiếu mã và báo hàng gấp?

Khi máy nghiền than dừng đột xuất, thứ giúp Bejako báo đúng mã vòng bi đũa bốn dãy ZWZ nhanh không phải chỉ là “kích thước gần giống”. Quan trọng là đủ 4 dữ liệu: mã bearing đầy đủ, ảnh nameplate, vị trí lắp và model máy. Có đủ dữ liệu, Bejako có thể cross-reference, kiểm tra tồn kho và phản hồi trong cùng ca xử lý.

1. Gửi mã vòng bi đầy đủ
   Cung cấp full code như C3, C4, K hoặc W33. Đây là phần quyết định clearance, seal và cấu trúc lỗ côn. Nhiều case hỏng sớm không nằm ở sai kích thước, mà sai suffix.
2. Chụp ảnh nameplate và laser marking
   Ảnh logo ZWZ, batch number và hologram giúp Bejako xác minh hàng chính hãng trong khoảng 10 phút, tránh báo nhầm hàng giả hoặc sai lô.
3. Xác nhận vị trí lắp đặt
   Fixing-end và free-end dùng khác cấu trúc bearing dù cùng kích thước. Ví dụ NU/NJ/NUP cho định vị trục sẽ khác spherical roller cho đầu giãn nhiệt.
4. Cung cấp model máy và cụm vận hành
   Máy nghiền MLS, CITIC hay dây chuyền giấy đều có tải động và tốc độ khác nhau. Bejako dùng bảng quy đổi SKF → ZWZ theo OEM để chọn đúng vòng bi đũa bốn dãy ZWZ và kiểm tra tồn kho Hà Nội/TP.HCM cho giao nhanh 24–48h.

Key takeaway: Đừng chỉ gửi “mã gần giống” khi cần báo giá gấp. Với hệ thống tải nặng và downtime cao, thiếu suffix, sai mounting position hoặc nhầm application có thể dẫn tới báo sai mã, lắp sai ổ và dừng máy lần hai.

Vòng bi đũa bốn dãy ZWZ được nhiều nhà máy chọn không phải vì “giá mềm hơn hàng premium”. Điểm đáng tiền là khả năng chịu tải kết hợp, ổn định khi rung động lớn và phù hợp môi trường bụi nhiệt cao nếu chọn đúng cấu hình ứng dụng. Nếu đội bảo trì của bạn đang bị kẹt vì lead time dài, tồn kho thiếu hoặc bearing hỏng sớm trong cụm nghiền sấy than, hãy làm đúng ngay từ bước chọn bearing và sealing. Bejako hiện là đại lý ủy quyền ZWZ cho ngành công nghiệp nặng, hỗ trợ kiểm tra mã thay thế và tư vấn cấu hình phù hợp theo tải thực tế tại: https://bejako.vn/

FAQ (Câu Hỏi Thường Gặp)

ZWZ có thay thế SKF/FAG cho máy nghiền sấy than được không?
Có, nếu vòng bi đũa bốn dãy ZWZ khớp hoàn toàn kích thước ISO, tải động C, tải tĩnh C₀ và khe hở C3/C4 của vòng bi gốc. Với cụm nghiền rung mạnh hoặc downtime cực đắt, cần kiểm tra tải thực tế trước khi thay.

Máy nghiền than nên chọn khe hở C3 hay C4?
Chọn C3 cho máy nguội hoặc độ dôi nhỏ. Chọn C4 cho môi trường nhiệt cao, tải nặng hoặc interference fit lớn. Chọn sai clearance là lỗi nhiều đội bảo trì gặp nhất khi retrofit vòng bi.

Có cần giữ tồn kho vòng bi dự phòng không?
Có. Nếu lead time SKF/FAG vượt 4 tuần, nên giữ ít nhất 1 bộ hoàn chỉnh cho mỗi vị trí critical. Với máy nghiền đơn không có backup, nhiều nhà máy giữ 2 bộ để tránh dừng lò đột xuất.

Cần cung cấp gì để cross-reference chính xác?
Cần mã OEM đầy đủ, kích thước d×D×B, clearance, cấp chính xác, loại cage, tải vận hành, tốc độ rpm và kiểu bôi trơn. Thiếu dữ liệu này rất dễ chọn sai vòng bi dù part number gần giống.

Cage nào phù hợp cho máy nghiền sấy than tải nặng?
Cage đồng gia công thường ổn định hơn cage thép dập trong môi trường tải cao và rung động liên tục. Đây là lựa chọn phổ biến cho các cụm nghiền than chạy tải biến thiên nhiều ca liên tục.

Dấu hiệu nào cho thấy nên thay vòng bi sớm?
Nên kiểm tra thay sớm khi rung động tăng hơn 25% baseline hoặc nhiệt độ ổ vượt 85°C. Đợi đến khi ổ phát tiếng hoặc bó cứng thường kéo theo hỏng trục và downtime lớn hơn nhiều.
