Tải trọng tĩnh là lực tác động lên vòng bi khi máy không hoạt động hoặc chuyển động rất chậm, và được định nghĩa bởi chuẩn ISO 76 qua thông số C₀ – giới hạn tối đa mà vòng bi có thể chịu mà không biến dạng vĩnh viễn.
Theo ISO 76, tải trọng tĩnh (C₀) là mức lực tối đa cho phép trước khi vòng bi bị biến dạng không hồi phục tại điểm tiếp xúc giữa con lăn và rãnh lăn. Ngưỡng biến dạng này là 0.0001 lần đường kính con lăn, đảm bảo hoạt động vẫn trơn tru nếu không vượt quá. Với tải vượt ngưỡng, vòng bi có thể bị brinelling, gây ra tiếng ồn, rung động và hỏng sớm.
Tình huống thường gặp tải trọng tĩnh bao gồm: máy móc đứng yên chịu tải nặng, chuyển động dao động chậm, hoặc chịu va đập ngắn khi không quay. Trong những ứng dụng này, chọn vòng bi có C₀ phù hợp là yếu tố sống còn để tránh hỏng hóc sớm và giảm chi phí bảo trì.
Tải trọng động là lực tác động thay đổi theo thời gian khi vòng bi hoạt động, và đây là yếu tố then chốt quyết định tuổi thọ vòng bi theo tiêu chuẩn ISO 281.
Khái niệm “tải trọng động” (dynamic load) được chuẩn hóa bởi ISO 281 thông qua chỉ số C – tải trọng động cơ bản. Đây là giá trị lý thuyết thể hiện khả năng chịu tải liên tục của vòng bi trong một triệu vòng quay trước khi xuất hiện mỏi vật liệu. Công thức tính tuổi thọ L₁₀ = (C/P)^p cho thấy: càng lớn C so với tải thực tế P, vòng bi càng bền.
Xem ngay: Cách tính tải trọng động ổ bi chính xác theo tiêu chuẩn ISO 281
Tuy nhiên, con số L₁₀ chỉ là tuổi thọ cơ bản – một giả định lý tưởng. Để phản ánh đúng điều kiện thực tế, kỹ sư cần áp dụng phép tính mở rộng với các yếu tố như: chất lượng bôi trơn (κ), độ sạch môi trường (eC), tải giới hạn mỏi (Cu) và hệ số điều chỉnh a_ISO. Điều này giúp lựa chọn vòng bi phù hợp không chỉ trên lý thuyết, mà còn bền bỉ khi vận hành thực tế.
Nếu bạn muốn vòng bi “sống thọ” trong môi trường khắc nghiệt, hãy bắt đầu bằng việc hiểu đúng tải trọng động.

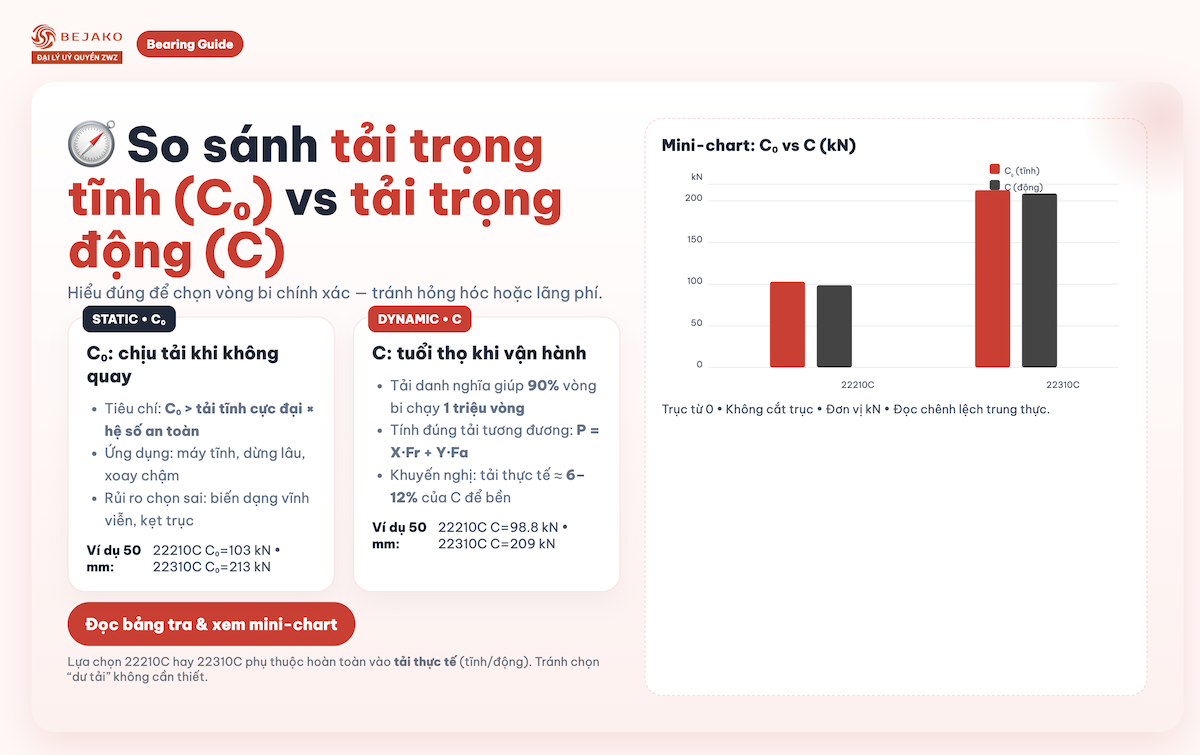

Tải trọng tĩnh (C₀) là khả năng chịu lực tối đa của vòng bi khi không quay, trong khi tải trọng động (C) phản ánh tuổi thọ khi vòng bi làm việc liên tục dưới tải trọng. Việc đọc đúng bảng tra giúp chọn vòng bi phù hợp, tránh hỏng hóc và giảm rủi ro sản xuất.
| Tiêu chí | Tải trọng tĩnh (C₀) | Tải trọng động (C) |
|---|---|---|
| Định nghĩa kỹ thuật | Khả năng chịu tải không gây biến dạng vĩnh viễn khi vòng bi không quay | Tải danh nghĩa giúp 90% vòng bi vận hành 1 triệu vòng trước khi xuất hiện hư hỏng |
| Ứng dụng phù hợp | Máy tĩnh, trục rung nhẹ, điều kiện dừng lâu, xoay chậm | Thiết bị vận hành liên tục, tốc độ cao, yêu cầu tuổi thọ dài |
| Tiêu chí chọn vòng bi | C₀ > tải tĩnh cực đại × hệ số an toàn | Tính P = XFr + YFa và chọn C ≥ P để đảm bảo L10 (tuổi thọ) theo yêu cầu |
| Tỷ lệ tải khuyến nghị | Không vượt quá C₀, nên áp dụng thêm hệ số an toàn ≥ 1.5 | Nên duy trì tải thực tế ở mức 6–12% giá trị C để kéo dài tuổi thọ |
| Nguy cơ nếu chọn sai | Biến dạng vòng bi, kẹt trục, hỏng sớm nếu quá tải khi đứng yên | Mỏi vật liệu, nứt vỡ bi lăn nếu dùng dưới tải cao hơn ngưỡng C trong thời gian dài |
| Ví dụ vòng bi 50mm (ZWZ) | 22210C: C₀ = 103kN → tải vừa 22310C: C₀ = 213kN → tải nặng | 22210C: C = 98.8kN 22310C: C = 209kN → gấp đôi sức chịu tải |
Khi chọn vòng bi, kỹ sư cần xác định rõ điều kiện tải và đối chiếu với bảng tra C/C₀ – đặc biệt với trục 50mm, cùng kích thước có thể khác biệt gấp đôi về sức chịu tải.
Chọn sai tải trọng tĩnh hoặc động là nguyên nhân hàng đầu khiến vòng bi hỏng sớm, gây ra chi phí lớn và nguy cơ dừng máy bất ngờ. Đây là sai lầm phổ biến trong nhiều nhà máy do chưa hiểu rõ sự khác biệt giữa tải trọng tĩnh và tải trọng động.
Khi vòng bi phải chịu tải vượt quá khả năng thiết kế, các hư hỏng như bong tróc mỏi (spalling), mài mòn quá mức, kẹt vòng bi, thậm chí nứt gãy có thể xảy ra. Những lỗi này không chỉ rút ngắn tuổi thọ vòng bi mà còn làm gián đoạn sản xuất và tăng nguy cơ bị phạt hợp đồng. Đặc biệt, dấu hiệu ban đầu như tiếng ồn hoặc rung lắc thường bị bỏ qua, dẫn đến thiệt hại nặng hơn về sau.
Giải pháp nằm ở việc tính toán đúng tải trọng và ưu tiên các phương pháp cải tiến như tối ưu thiết kế, sử dụng vòng bi tách rời, hoặc bảo dưỡng – tái sản xuất vòng bi để tiết kiệm đến 20–60% chi phí so với mua mới. Hiểu rõ tải trọng là bước đầu để chọn đúng, vận hành ổn định và tránh sai lầm đắt giá.
Để chọn vòng bi ZWZ đúng tải trọng tĩnh và động, bạn cần phân tích điều kiện vận hành, chọn loại và kích thước vòng bi phù hợp, tinh chỉnh theo đặc tính kỹ thuật và xác minh tuổi thọ dựa trên tải trọng thay đổi.
Bắt đầu từ việc xác định lực tác động lên vòng bi, bao gồm tải trọng hướng kính (radial) và hướng trục (axial), trong điều kiện nhiệt độ, tốc độ quay và môi trường vận hành cụ thể. Đối với các ứng dụng có tải trọng thay đổi, việc hiểu rõ tải trọng cực đại, tối thiểu và điển hình là rất quan trọng.
Tiếp theo, chọn loại vòng bi phù hợp với hướng và mức độ tải trọng – ví dụ, vòng bi lăn hình trụ loại N hoặc NU phù hợp với tải hướng kính lớn. Kích thước vòng bi cần dựa trên không gian lắp đặt như đường kính trục, đường kính ngoài và bề rộng.
Giai đoạn tinh chỉnh gồm các lựa chọn kỹ thuật như độ rơ trong (ví dụ C3 cho nhiệt độ cao), vật liệu lồng bi, dạng phớt chắn bụi và phương pháp bôi trơn. Cuối cùng, tính toán tuổi thọ sử dụng vòng bi dựa trên tải trọng động cơ bản (C) – đại diện cho khả năng chịu tải của vòng bi quay liên tục trong 1 triệu vòng – để đảm bảo độ bền theo yêu cầu.
Sử dụng bảng mã ZWZ là bước không thể thiếu, giúp xác định rõ loại, kích thước, độ rơ, vật liệu và cấu tạo đặc biệt của vòng bi. Điều này tránh chọn sai sản phẩm, giảm nguy cơ hỏng hóc và đảm bảo vòng bi phù hợp tuyệt đối với ứng dụng thực tế.
Để kiểm tra tải trọng tĩnh và tải trọng động trong quá trình vận hành, bạn nên kết hợp cảm biến tải, phân tích rung động và bảo trì phòng ngừa. Điều này giúp đảm bảo vòng bi hoạt động đúng tải thực tế, giảm thiểu rủi ro hư hỏng sớm và kéo dài tuổi thọ thiết bị.
Các cảm biến tải không dây tích hợp và công nghệ cảm biến ảo (dựa trên AI) cho phép theo dõi liên tục tải trọng mà không cần can thiệp vật lý phức tạp. Các giải pháp như vòng bi thông minh tự cấp nguồn hoặc cảm biến "force core" đang ngày càng phổ biến từ năm 2023.
Bên cạnh đó, phân tích rung động là phương pháp hiệu quả để phát hiện sớm các bất thường – như tần số hư hỏng của rãnh trong, ngoài hoặc phần tử lăn – giúp kỹ sư lên kế hoạch bảo trì theo điều kiện thực tế (CBM).
Đừng quên: hơn 99% lỗi vòng bi có thể phòng tránh nếu được bôi trơn đúng cách và lắp đặt chính xác. Bảo trì định kỳ, theo dõi nhiệt độ và tránh lệch trục là chìa khóa ngăn ngừa sự cố tốn kém.
Hiểu đúng về tải trọng tĩnh và tải trọng động chính là chìa khóa để tăng tuổi thọ vòng bi và giảm thiểu rủi ro dừng máy không mong muốn. Khi làm việc với những thiết bị quan trọng, đừng để sai sót nhỏ dẫn đến hậu quả lớn. Với vòng bi ZWZ chính hãng từ Bejako, bạn không chỉ được đảm bảo chất lượng và xuất xứ mà còn nhận được hỗ trợ kỹ thuật nhanh chóng và tài liệu pháp lý đầy đủ. Truy cập ngay bejako.vn để được tư vấn chi tiết và chọn đúng vòng bi cho nhà máy của bạn.
